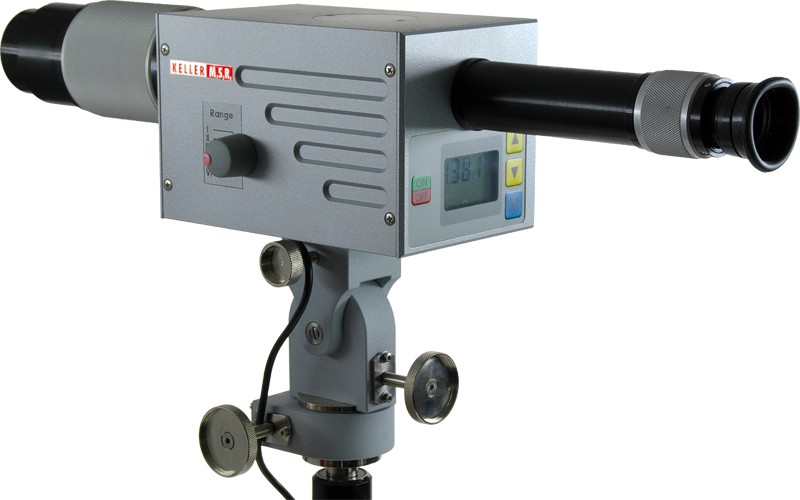

Pyrometer Mikro PV 11

Artikelbeschreibung

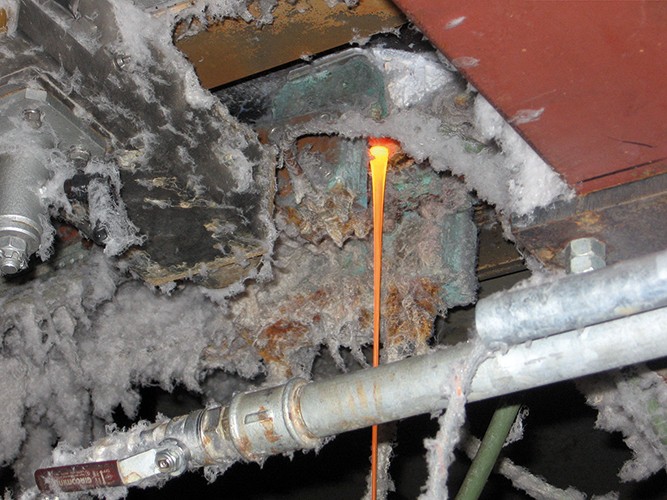

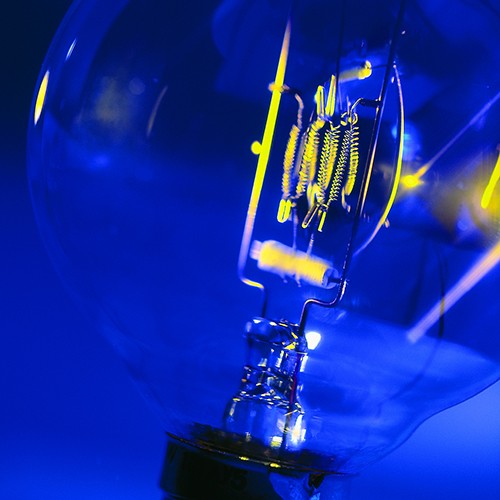

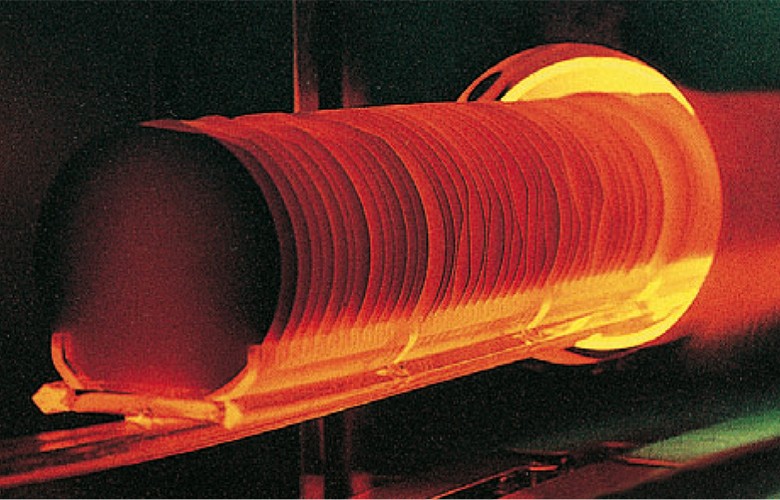

Intensitäts-Vergleichspyrometer (Nachfolger des Glühfadenpyrometers) zur hochgenauen Temperaturkontrolle in einem Messbereich von +700 °C bis +3500 °C an kleinen und kleinsten Objekten ab 0.1 mm. Das Mikro PV 11 wird in weiten Bereichen der industriellen Forschung und Produktion, von Universitäten und Forschungsanstalten zur Messung an Glühfäden, kleinsten Metallund Keramikproben und in Absorptionsspektrometern eingesetzt.

Besondere Merkmale:
  • Messbereich 700 bis 3000 °C
  • Großes Sichtfeld zur Erkennung des Messobjektes
  • Konturenscharfe Abbildung des Messobjektes
  • Extrem hohe optische Auflösung (Objekte von 1 mm sind im Abstand von 5 m messbar)
  • Messung von sehr kleinen Objekten ab 0.1 mm
  • Sehr hohe Messgenauigkeit aufgrund des Messprinzips und der Messwellenlänge
  • Sehr geringer Einfluss des Emissionsgrades
Pyrometer Mikro PV 11
Eigenschaften
Ausführung
Messbereich
700 - 3000 °C
Fokusabstand
1 m - ∞
Durchblick-Visier
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen

Ausführung Mikro PV 11 AF 1
Messbereich 700 - 3000 °C
Fokusabstand 1 m - ∞
Form des Messfeldes rund
Messprinzip spektral
Visiereinrichtung Durchblick-Visier

Technische Daten Downloads Messfeld-Kalkulator Zubehör Emissionsgrad-Kalkulator Applikationsanfrage

Pyrometer Mikro PV 11

Technische Daten

Messtechnische Parameter

Messbereich 700 - 3500 °C
Spektralbereich 0,5 - 0,67 µm in Teilbereichen
Messunsicherheit 700 – 800 °C: 1,5 % vom Messwert [°C]
800 – 2000 °C: 0,6 % vom Messwert [°C]
2000 – 3500 °C: 2,0 % vom Messwert [°C]
Reproduzierbarkeit 3 K
Auflösung Anzeige 1 K

Optische Varianten

Objektive ohne Vorsatzlinse: Fokussierung 1 m - ∞
mit Vorsatzlinse: Fokussierung 0,2 - 1 m

Elektrische Parameter

Spannungsversorgung 15 V DC

Ausstattung

Visiereinrichtung Durchblickvisier
Display 4-stellig LCD
Bedienelemente 3 Taster

Allgemeine Parameter

Umgebungstemperatur 10 - 45 °C
Lagertemperatur 0 - 55 °C

Einstellbare Parameter

Parameter Emissionsgrad

Lieferumfang

Lieferumfang Pyrometer PV 11
Kreuzkopf
Netzteil
Tragekoffer
PC-Anschlusskabel
Ersatzlampe

Pyrometer Mikro PV 11

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer Mikro PV 11

Downloads

Prospekt Mikro PV 11
de
Anleitung PV 11
de
Konformitätserklärung Konformitätserklärung PV11
de
UKCA Declaration of Conformity PV11
de

Pyrometer Mikro PV 11

Zubehör

Pyrometer Mikro PV 11

IO-Link IODD

Pyrometer Mikro PV 11

IO-Link Herstellererklärung

Pyrometer Mikro PV 11

Messfeld-Kalkulator

Pyrometer
  • PV 11 AF 1 (1,0 m - ∞)
PV 11 AF 1 (1,0 m - ∞)
Vorsatzlinse
  • Keine
  • D1 (0,5 -1,0 m)
  • D2 (0,33 -0,55 m)
  • D1+D2 (0,25 -0,33 m)
  • D4 (0,2 -0,25 m)
Keine
Fokusabstand
mm
Länge der Grafik
mm
Messabstand (mm)0801602403204004805606407208008809600,20 mm
MessabstandMessfelddurchmesser
0,00 mm38,00 mm
40,00 mm36,49 mm
80,00 mm34,98 mm
120,00 mm33,46 mm
160,00 mm31,95 mm
200,00 mm30,44 mm
240,00 mm28,93 mm
280,00 mm27,42 mm
320,00 mm25,90 mm
360,00 mm24,39 mm
400,00 mm22,88 mm
440,00 mm21,37 mm
480,00 mm19,86 mm
520,00 mm18,34 mm
560,00 mm16,83 mm
600,00 mm15,32 mm
640,00 mm13,81 mm
680,00 mm12,30 mm
720,00 mm10,78 mm
760,00 mm9,27 mm
800,00 mm7,76 mm
840,00 mm6,25 mm
880,00 mm4,74 mm
920,00 mm3,22 mm
960,00 mm1,71 mm
1.000,00 mm0,20 mm
