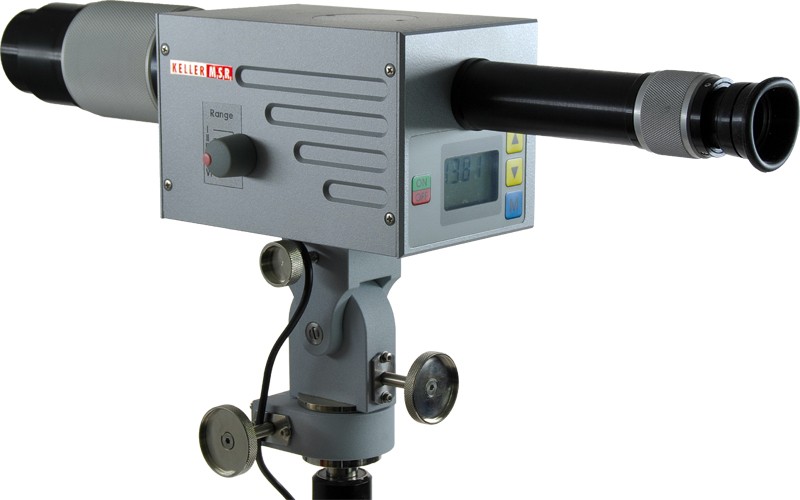

Pirometr Mikro PV 11

Opis artykułu

Pirometr porównawczy intensywności (następca pirometru żarnika) do precyzyjnej kontroli temperatury w zakresie pomiarowym od +700 °C do +3500 °C na małych i bardzo małych obiektach od 0,1 mm. Micro PV 11 jest stosowany w szerokim zakresie badań przemysłowych i produkcji, na uniwersytetach i w instytutach badawczych do pomiarów włókien, najmniejszych próbek metalowych i ceramicznych oraz w spektrometrach absorpcyjnych.

Cechy szczególne:
  • Zakres pomiarowy 700 do 3000 °C
  • Duże pole widzenia do wykrywania celu
  • Ostry obraz konturowy celu
  • Niezwykle wysoka rozdzielczość optyczna (obiekty o wielkości 1 mm mogą być mierzone z odległości 5 m)
  • Pomiar bardzo małych obiektów od 0,1 mm
  • Bardzo wysoka dokładność pomiaru ze względu na zasadę pomiaru i długość fali pomiarowej
  • Bardzo mały wpływ emisyjności
Pirometr Mikro PV 11
Properties
Wykonanie
Zakres pomiarowy
700 - 3000 °C
Odległość ogniskowania
1 m - ∞
Przezroczysty daszek
Twój wybór będzie miał wpływ na inne ustawienia
Możesz zażądać od nas tego artykułu

Wykonanie Mikro PV 11 AF 1
Zakres pomiarowy 700 - 3000 °C
Odległość ogniskowania 1 m - ∞
Kształt pola pomiarowego okrągły
Zasada pomiaru jednokolorowy
Urządzenie celownicze Przezroczysty daszek

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji

Pirometr Mikro PV 11

Dane techniczne

Parametry metrologiczne

Zakres pomiarowy 700 - 3500 °C
Zakres widmowy 0,5 - 0,67 µm w zakresach częściowych
Niepewność pomiaru 700 - 800 °C: 1,5 % wartości zmierzonej [°C]
800 - 2000 °C: 0,6 % wartości zmierzonej [°C]
2000 - 3500 °C: 2,0 % wartości zmierzonej [°C]
Odtwarzalność 3 K
Wyświetlanie rozdzielczości 1 tys

Warianty optyczne

Soczewki bez soczewki mocującej: Ogniskowanie 1 m - ∞
z soczewką mocującą: Ogniskowanie 0,2 - 1 m

Parametry elektryczne

Zasilacz 15 V DC

Wyposażenie

Urządzenie celownicze Przezroczysty daszek
Wyświetl 4-cyfrowy wyświetlacz LCD
Sterowanie 3 przyciski

Ogólne parametry

Temperatura otoczenia 10 - 45 °C
Temperatura przechowywania 0 - 55 °C

Regulowane parametry

Parametry Emisyjność

Zakres dostawy

Zakres dostawy Pirometr PV 11
Crosshead
Zasilacz
Futerał
Kabel połączeniowy PC
Zapasowa żarówka

Pirometr Mikro PV 11

Kalkulator emisyjności

Prawidłowa emisyjność, którą należy ustawić na pirometrze, jest obliczana na podstawie zmierzonej wartości wyświetlanej na pirometrze, rzeczywistej temperatury obiektu, wstępnie ustawionej emisyjności na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Zmierzona wartość obliczona przez pirometr jest wyświetlana na podstawie rzeczywistej temperatury obiektu, emisyjności obiektu pomiarowego, emisyjności ustawionej na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Współczynnik emisyjności do ustawienia
Temperatura otoczenia
Temperatura obiektu
Odczyt pirometru
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Odczyt pirometru
Temperatura otoczenia
Temperatura obiektu
Współczynnik emisyjności do ustawienia

Pirometr Mikro PV 11

Pliki do pobrania

Broszura Mikro PV 11
pl
Instrukcje PV 11
pl
Deklaracja zgodności Declaration z Conformity PV11
pl
UKCA Declaration z Conformity PV11
pl

Pirometr Mikro PV 11

Akcesoria

Pirometr Mikro PV 11

IO-Link IODD

Pirometr Mikro PV 11

IO-Link Deklaracja producenta

Pirometr Mikro PV 11

Kalkulator pola widzenia

Pirometr
  • PV 11 AF 1 (1,0 m - ∞)
PV 11 AF 1 (1,0 m - ∞)
soczewki nasadkowe
  • Brak
  • D1 (0,5 -1,0 m)
  • D2 (0,33 -0,55 m)
  • D1+D2 (0,25 -0,33 m)
  • D4 (0,2 -0,25 m)
Brak
Odległość ogniskowania
mm
Długość wykresu
mm
Odległość pomiaru (mm)0801602403204004805606407208008809600.20 mm
Odległość pomiaruŚrednica pola pomiarowego
0.00 mm38.00 mm
40.00 mm36.49 mm
80.00 mm34.98 mm
120.00 mm33.46 mm
160.00 mm31.95 mm
200.00 mm30.44 mm
240.00 mm28.93 mm
280.00 mm27.42 mm
320.00 mm25.90 mm
360.00 mm24.39 mm
400.00 mm22.88 mm
440.00 mm21.37 mm
480.00 mm19.86 mm
520.00 mm18.34 mm
560.00 mm16.83 mm
600.00 mm15.32 mm
640.00 mm13.81 mm
680.00 mm12.30 mm
720.00 mm10.78 mm
760.00 mm9.27 mm
800.00 mm7.76 mm
840.00 mm6.25 mm
880.00 mm4.74 mm
920.00 mm3.22 mm
960.00 mm1.71 mm
1,000.00 mm0.20 mm
