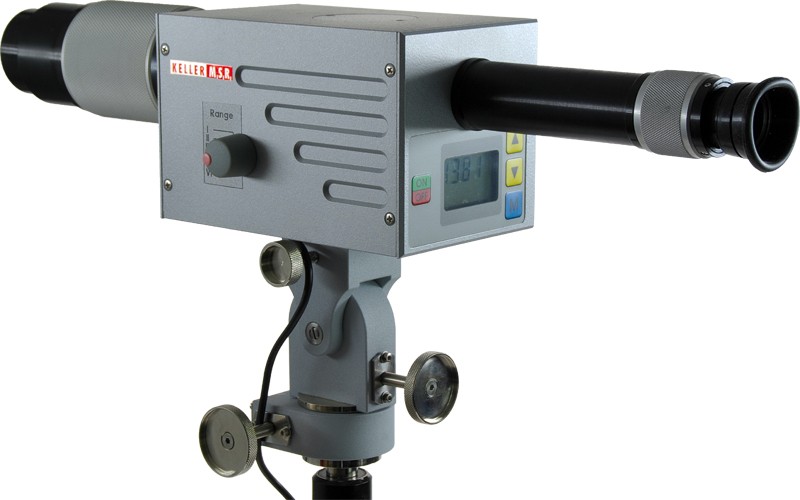

Pirómetro Mikro PV 11

Descrição do item

Pirômetro de comparação de intensidade (sucessor do pirômetro de filamento) para um controle de temperatura altamente preciso em uma faixa de medição de +700 °C a +3500 °C em objetos pequenos e muito pequenos de 0.1 mm. O Micro PV 11 é usado em muitas áreas de pesquisa e produção industrial, por universidades e institutos de pesquisa para medir filamentos, amostras menores de metal e cerâmica e em espectrômetros de absorção.

Características especiais:
  • Faixa de medição 700 a 3000 °C
  • Grande campo de visão para detectar o objeto de medição
  • Imagem nítida do contorno do objeto de medição
  • Resolução óptica extremamente alta (objetos de 1 mm podem ser medidos a uma distância de 5 m)
  • Medição de objetos muito pequenos a partir de 0,1 mm
  • Precisão de medição muito alta devido ao princípio de medição e ao comprimento de onda de medição - Influência muito baixa da emissividade
Pirómetro Mikro PV 11
Properties
Modelo
Faixa de medição 0 - 200 C:
700 - 3000 °C
Distância de foco
1 m - ∞
Viseira transparente
Sua seleção terá repercussões em outras configurações
Pode solicitar este artigo a nós

Modelo Mikro PV 11 AF 1
Faixa de medição 0 - 200 C: 700 - 3000 °C
Distância de foco 1 m - ∞
Forma do campo de medição redondo
Princípio de medição de uma cor
Aviso e limiar de desligamento do monitoramento de contaminação Viseira transparente

Dados técnicos Downloads Calculadora do campo de visão Acessórios Calculador de emissividade Encontre o dispositivo adequado

Pirómetro Mikro PV 11

Dados técnicos

Incerteza da medição

Faixa de medição 0 - 200 C: 700 - 3500 °C
Lente padrão PZ 10.01: foco 0.3 m - ∞ 0,5 - 0,67 µm em gamas parciais
niquelado de metal 700 - 800 °C: 1,5 % do valor medido [°C]
800 - 2000 °C: 0,6 % do valor medido [°C]
2000 - 3500 °C: 2,0 % do valor medido [°C]
Redefinição para configurações de fábrica 3 K
Resolução do visor 1 K

PA 41,01 (M30): com foco 0,2 m - ∞

Coletor aberto 24 V DC, ≤ 150 mA sem lente de fixação: Focagem 1 m - ∞
com lente de fixação: Focagem 0,2 - 1 m

Parâmetros elétricos

Modo de operação de memória 15 V DC

Equipamentos

Aviso e limiar de desligamento do monitoramento de contaminação viseira de lente through-the-lens
Mostrar LCD de 4 dígitos
Elementos operacionais 3 botões de pressão

Parâmetros gerais

USB 10 - 45 °C
Luz piloto laser 0 - 55 °C

Parâmetros ajustáveis

Parâmetros da função ATD Emissividade (20 - 100 %, ajustável externamente)

Função Linearização

Função Linearização Pirómetro PV 11
Crosshead
Fonte de alimentação
Estojo de transporte
Cabo de ligação ao PC
Lâmpada de substituição

Pirómetro Mikro PV 11

Calculador de emissividade

A emissividade correta a ser definida no pirômetro é calculada com base no valor medido exibido no pirômetro, a temperatura real do objeto, a emissividade pré-definida no pirômetro e a temperatura ambiente (necessária para alguns tipos).
A partir da temperatura real do objeto, da emissividade do objeto de medição, da emissividade pré-definida no pirômetro e da temperatura ambiente (necessária para alguns tipos), é exibido o valor medido calculado pelo pirômetro.
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Relação de emissividade a ser definida
USB
Temperatura do objeto
Valor medido pelo pirômetro
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Valor medido pelo pirômetro
USB
Temperatura do objeto
Relação de emissividade a ser definida

Pirómetro Mikro PV 11

Downloads

Catálogo Mikro PV 11
pt
Instruções PV 11
pt
Declaração de conformidade Declaration de Conformity PV11
pt
UKCA Declaration de Conformity PV11
pt

Pirómetro Mikro PV 11

Acessórios

Pirómetro Mikro PV 11

IO-Link IODD

Pirómetro Mikro PV 11

IO-Link Declaração do fabricante

Pirómetro Mikro PV 11

Calculadora do campo de visão

Pirómetro
  • PV 11 AF 1 (1,0 m - ∞)
PV 11 AF 1 (1,0 m - ∞)
Lente suplementar
  • Nenhum
  • D1 (0,5 -1,0 m)
  • D2 (0,33 -0,55 m)
  • D1+D2 (0,25 -0,33 m)
  • D4 (0,2 -0,25 m)
Nenhum
Distância de foco
mm
Comprimento do gráfico
mm
Distância de medição (mm)0801602403204004805606407208008809600.20 mm
Distância de mediçãoDiâmetro do campo de visão
0.00 mm38.00 mm
40.00 mm36.49 mm
80.00 mm34.98 mm
120.00 mm33.46 mm
160.00 mm31.95 mm
200.00 mm30.44 mm
240.00 mm28.93 mm
280.00 mm27.42 mm
320.00 mm25.90 mm
360.00 mm24.39 mm
400.00 mm22.88 mm
440.00 mm21.37 mm
480.00 mm19.86 mm
520.00 mm18.34 mm
560.00 mm16.83 mm
600.00 mm15.32 mm
640.00 mm13.81 mm
680.00 mm12.30 mm
720.00 mm10.78 mm
760.00 mm9.27 mm
800.00 mm7.76 mm
840.00 mm6.25 mm
880.00 mm4.74 mm
920.00 mm3.22 mm
960.00 mm1.71 mm
1,000.00 mm0.20 mm
