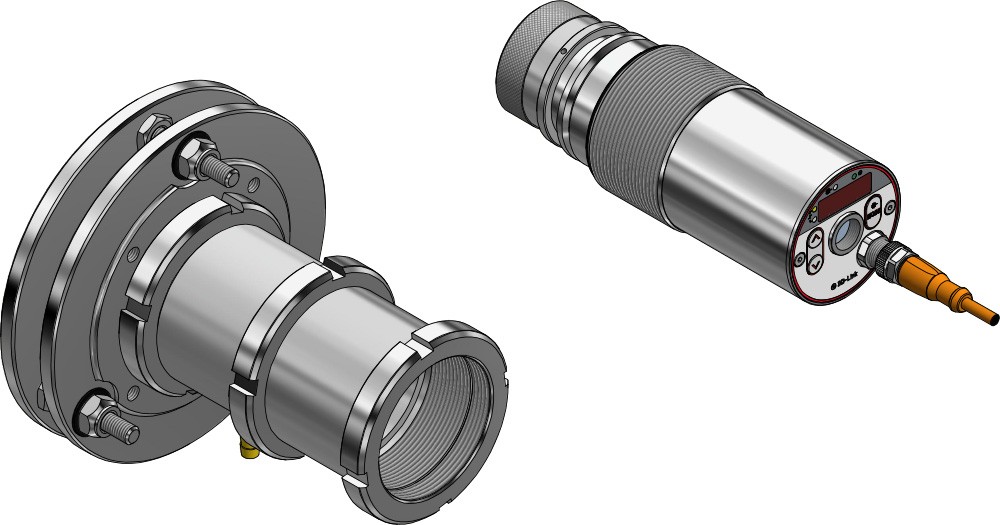

System pomiarowy PX 20-K002

Zakres pomiarowy	210 - 2500 °C in Teilbereichen
Czujnik	Fotodioda
Zakres widmowy	1,1-1,7 µm
Czas reakcji t98	≤ 50 ms (T > 210 °C) ≤ 2 ms (T> 750 ° C)
Niepewność pomiaru	0,3% zmierzonej wartości [° C], co najmniej 4 K.
Odtwarzalność	1 tys
Współczynnik temperaturowy	0,25 K / K (T <500 ° C) 0,05% / K (T> 500 ° C)
Aktualna rozdzielczość wyjściowa	0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu	0,1 K.
Wyświetlanie rozdzielczości	1 tys

Soczewki

Standardowy obiektyw PZ 20.01: ogniskowanie 0,4 m - ∞ Soczewka zamknięta PZ 20.03: ostrość 0,2 m - 0,4 m Szerokokątny obiektyw PZ 20.05: ostrość 0,2 m - ∞ Teleobiektyw I PZ 20.06: ostrość 1,2 m - ∞ Teleobiektyw II PA 20.06: ogniskowanie 0,6 m - ∞

Wyjście analogowe	0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie	≤ 500 Ω
Przełączanie wyjścia	2 x Open Collector 24 V DC, ≤ 150 mA
Interfejs	IO-Link
Zasilacz	24 V DC + 10% / -20%
Pobór mocy	≤ 175 mA przy 24 V DC

Wyjście wideo

Kompozytowy PAL, 1 Vpp, 75 Ω

Urządzenie celownicze	Przezroczysty daszek
Urządzenie celownicze	Lampka kontrolna lasera
Urządzenie celownicze	Kamera wideo
Wyświetl	Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu	4 x LED
Sterowanie	3 przyciski

Połączenie	Złącze śrubowe M12 5-biegunowe
Temperatura otoczenia	0 - 65 °C
Temperatura przechowywania	-20 - +80 °C
Dopuszczalna wilgotność	95% r.H. max. (bez kondensacji)
Wymiar	Ø 65 mm x 220 mm (maks. 277 mm)
Materiał obudowy	Stal nierdzewna V2A (1.4305)
Stopień ochrony	IP 65 zgodnie z DIN 40050
Waga	0,9 kg

Parametry

Wyjście analogowe 0/4 - 20 mA Skalowanie wyjścia analogowego Filtr wygładzający Tryb przechowywania Czas podtrzymania pamięci Emisyjność Przepuszczalność Wartości graniczne i tryb działania styków alarmowych Parametry funkcji ATD Symulacja prądu i temperatury Jednostka temperatury ° C / ° F dodatkowo za pomocą pirometru z kamerą: Funkcja TBC Balans bieli Numer punktu pomiarowego

Sygnał nadmiernej temperatury	Wyświetlanie sygnału przy temperaturze wewnętrznej > 75 °C
Funkcja serwisowa	Symulacja wartości mierzonej lub sygnału prądowego
Funkcja ATD (automatyczne wykrywanie temperatury)	automatyczne wykrywanie temperatury dla nieciągłych procesów

Zakres dostawy

Pirometr CellaTemp PX Kabel połączeniowy VK 02 / L AF 1 (5 m) Kabel wideo VK 02 / F (5 m) do wersji z kamerą Instrukcja obsługi (krótka)
