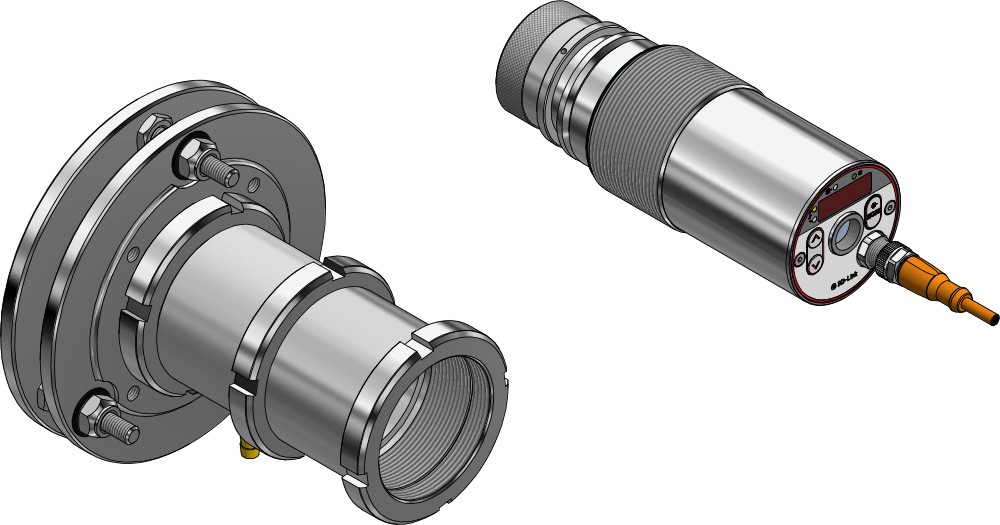

測定システム PX 20-K002

測定範囲	210 - 2500 °C in Teilbereichen
センサー	フォトダイオード
スペクトルの範囲	1.1 - 1.7 µm
応答時間 t98	≤ 50 ms (T > 210 °C) ≤ 2 ms (T > 750 °C)
測定不安定	0.3 % of temp. reading [°C], min. 4 K
繰り返し性	1 K
温度係数	0.25 K/K (T < 500 °C) 0.05 %/K (T > 500 °C)
解像度電流アウトプット	0.2 K + 0.03 % 選択された範囲
解像度インターフェイス	0.1 K
解像度ディスプレイ	1 K

レンズ	標準レンズ PZ 20.01: フォーカス 0.4 m - ∞ クローズアップレンズ PZ 20.03: フォーカス 0.2 m - 0.4 m ワイドアングルレンズ PZ 20.05: フォーカス 0.2 m - ∞ 望遠レンズ I PZ 20.06: フォーカス 1.2 m - ∞ 望遠レンズ II PA 20.06: フォーカス 0.6 m - ∞

アナログアウトプット	0(4) - 20 mA リニア、スイッチ可能、スケーラブル
抵抗	≤ 500 Ω
スイッチングアウトプット	2 x Open Collector 24 V DC, ≤ 150 mA
インターフェイス	IO-Link
パワーサプライ	24 V DC +10 % / -20 %
消費電力	≤ 175 mA bei 24 V DC

ビデオアウトプット

コンポジット PAL, 1 Vpp, 75 Ω

照準オプション	レンズを通しての視準
照準オプション	レーザーパイロットライト
照準オプション	カメラ
デイスプレイ	4桁 LED デイスプレイ赤, デジタル高さ 8 mm
ステータスデイスプレイ	4 x LED
コントロールエレメント	3 ボタン

接続	M12 ネジ 5ピン接続
周辺温度	0 - 65 °C
保管温度	-20 - +80 °C
許容湿度	95 % r.H. max. (non-condensing)
寸法	Ø 65 mm x 220 mm (最大 277 mm)
ハウジング	ステンレススチール V2A (1.4305)
保護クラス	IP 65 acc. to DIN 40050
重さ	約 0.9 kg

パラメーター

アナログアウトプット 0/4 - 20 mA アナログアウトプットの拡張 スムーズフィルター メモリーオペレーションモード メモリーのホールドタイム 放射率 トランスミタンス リミットとアラームコンタクトのオペレーションモード ATD機能のパラメーター 電流と温度のシュミレーション 温度単位 °C/°F カメラ付きモデルの追加: TBC 機能 ホワイトバランス 測定ポイント数

温度オーバーシグナル	内部温度 > 75 °Cでの信号表示
サービス機能	測定値、又は、電流信号のシュミレーション
ATD-(自動温度検出) 機能	連続的プロセス中の自動温度検出

発送範囲	パイロメーター CellaTemp PX 接続ケーブル VK 02/L AF 1 (5 m) ビデオケーブル VK 02/F (5 m) 内蔵付きカメラ付きモデル用 マニュアル (ショート)
