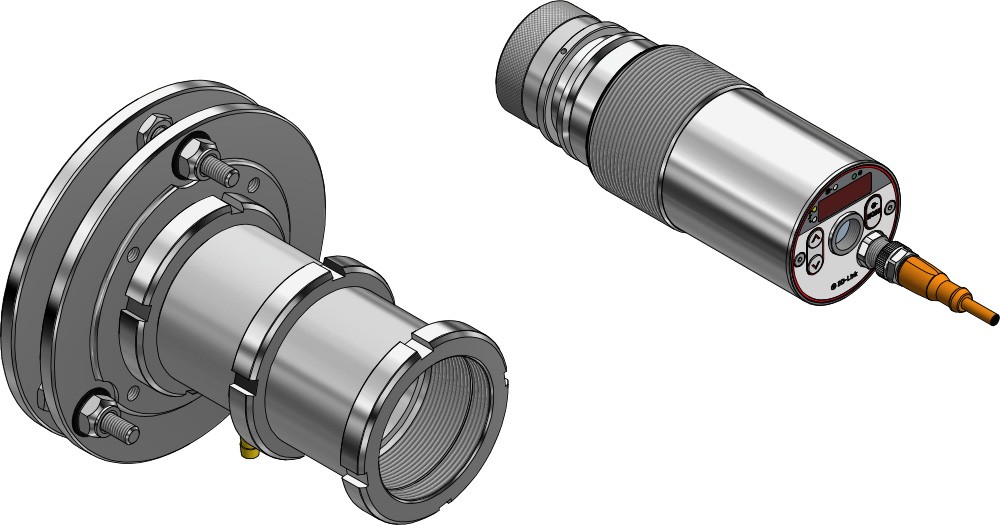

Система измерения PX 20-K002

Диапазон измерения:	210 - 2500 °C in Teilbereichen
Сенсорный датчик	Фотодиод
Спектральный диапазон	1,1 – 1,7 мкм
Время срабатывания t98	≤ 50 ms (T > 210 °C) ≤ 2 мс (T > 750 °C)
Погрешность измерения	0,3 % от измер. значения [°C], но не менее 4 K
Воспроизводимость	1 K
Температурный коэффициент	0,25 K/K (T < 500 °C) 0,05 %/K (T > 500 °C)
Разрешение токового выхода	0,2 K + 0,03 % отрегулированного диапазона
Разрешение интерфейса	0,1 K
Разрешение дисплея	1 K

Объективы

Стандартный объектив PZ 20.01:  фокусировка  0,4 м - ∞ Объектив PZ 20.03: Фокусировка 0,2 м - 0,4 м Широкоугольный объектив PZ 20.05: фокусировка 0,2 м - ∞ Телеобъектив I PZ 20.06: фокусировка  1,2 м - ∞ Телеобъектив II PA 20.06: фокусировка  0,6 м - ∞

Аналоговый выход	0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка	≤ 500 Ω
Коммутационный выход	2 x Open Collector 24 V DC, ≤ 150 mA
Интерфейс	IO-Link
Питание	24 В пост. тока +10 % / -20 %
Потребление тока	≤ 175 мA при 24 В пост. тока

Выход видеосигнала

Composite PAL, 1 Vpp, 75 Ω

Визирное устройство	Сквозной видоискатель
Визирное устройство	Лазерный целеуказатель
Визирное устройство	Видеокамера
Дисплей	4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса	4 x LED
Элементы управления	3 кнопки

Соединение	5-пол. резьбовое соединение M14
Температура окружающей среды	0 - 65 °C
Температура хранения	-20 - +80 °C
Допуст. влажность воздуха	95 % отн.влаж. макс. (без конденсата)
Габариты	Ø 65 мм x 220 мм (макс. 277 мм)
Материал корпуса	Нерж. сталь V2A (1.4305)
Вид защиты	IP 65 по DIN 40050
Вес	прим. 0,9 кг

Параметры

Аналоговый выход 0/4 - 20 мА Масштабирование аналог. выхода Фильтр сглаживания Режим работы регистра памяти Время удержания регистра памяти Коеффициент излучения Коэффициент светопропускания Предельные значения и режим работы контактов аварийных сигналов Параметры функции ATD Имитация тока и температуры Единица температуры °C / °F дополнительно для пирометра с камерой: Функция TBC Настройка баланса белого Номер точки измерения

Сигнал превышения температуры	Индикация сигнала при внутренней температуре > 75 °C
Функция обслуживания	Имитация измер. значения или токового сигнала
Функция ATD (Автоматическая Регистрация Температуры)	автоматическая регистрация температуры при цикл. процессах

Объём поставки

Пирометры CellaTemp PX Соединительный кабель VK 02/L AF 1 (5 м) Видеокабель VK 02/F (5 м) для модели с камерой Инструкция по эксплуатации (краткая)
