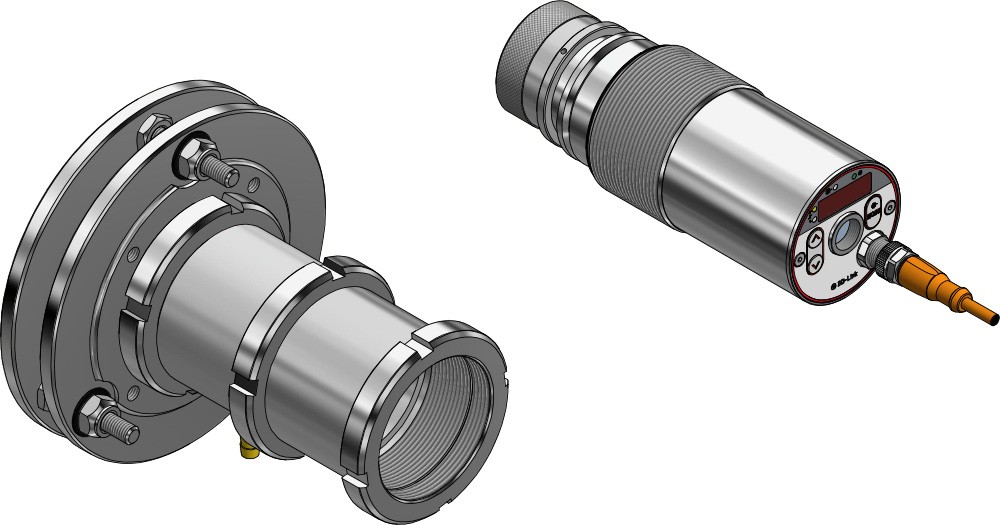

Système de mesure PX 20-K002

Plage de mesure	210 - 2500 °C in Teilbereichen
Capteur	Photodiode
Plage spectrale	1,1 - 1,7 µm
Temps de réponse t98	≤ 50 ms (T > 210 °C) ≤ 2 ms (T > 750 °C)
Incertitude de mesure	0,3 % de la temp. lue [°C], min. 4 K
Reproductibilité	1 K
Coefficient de température	0,25 K/K (T < 500 °C) 0,05 %/K (T > 500 °C)
Résolution sortie courant	0,2 K + 0.03 % de la plage
Résolution de sortie	0,1 K
Résolution de l'afficheur	1 K

Lentilles

Lentille standard PZ 20.01: focalisation de 0,4 m - ∞ Lentille micro PZ 20.03: focalisation de 0,2 m - 0,4 m Lentille grand angle PZ 20.05: focalisation de 0,2 m - ∞ Téléobjectif I PZ 20.06: focalisation de 1,2 m - ∞ Téléobjectif II PA 20.06:focalisation de 0,6 m - ∞

Sortie analogique	0(4) - 20 mA linéaire, commutable et réglable
Résistance	≤ 500 Ω
Sortie de commutation	2 x Open Collector 24 V DC, ≤ 150 mA
Interface	IO-Link
Alimentation électrique	24 V DC +10 % / -20 %
Consommation de courant	≤ 175 mA à 24 V DC

Sortie vidéo

Composite PAL, 1 Vpp, 75 Ω

Option de visée	Visée optique
Option de visée	Pointeur laser
Option de visée	Caméra
Afficheur	afficheur LED rouge 4-digit, hauteur 8 mm
Etats de l'afficheur	4 x LED
Eléments de contrôle	3 boutons

Connexion	Connecteur M12 5 pôles
Température ambiante	0 - 65 °C
Température de stockage	-20 - +80 °C
Humidité de l'air admissible	95 % hum. rel. max. (non condensée)
Dimensions	Ø 65 mm x 220 mm (max. 277 mm)
Matériau du boîtier	Acier inox V2A (1.4305)
Classe de protection	IP 65 selon DIN 40050
Poids	env. 0,9 kg

Paramètres

Sortie analogique 0/4 - 20 mA Plage de la sortie analogique Filtre de lissage Mode de mémorisation Temps de maintien Emissivité Transmittance Limites et modes des contacts alarmes Paramètres de la fonction ATD Simulation courant et température Température unité °C/°F en plus pour les modèles avec caméra vidéo Fonction TBC Balance des blancs Numéro du point de mesure

Signal excès de température	Affichage du signal pour une température interne > 75 °C
Fonctions de service	Simulation valeur de mesure ou signal de courant
Fonction ATD-(Automatique température Détection)	Détection automatique de la température dans les procédés discontinus

Etendue de la livraison

Pyromètre CellaTemp PX Câble de connexion VK 02/L AF 1 (5 m) Câble vidéo VK 02/F (5 m) pour modèle avec caméra vidéo Manuel (version courte)
