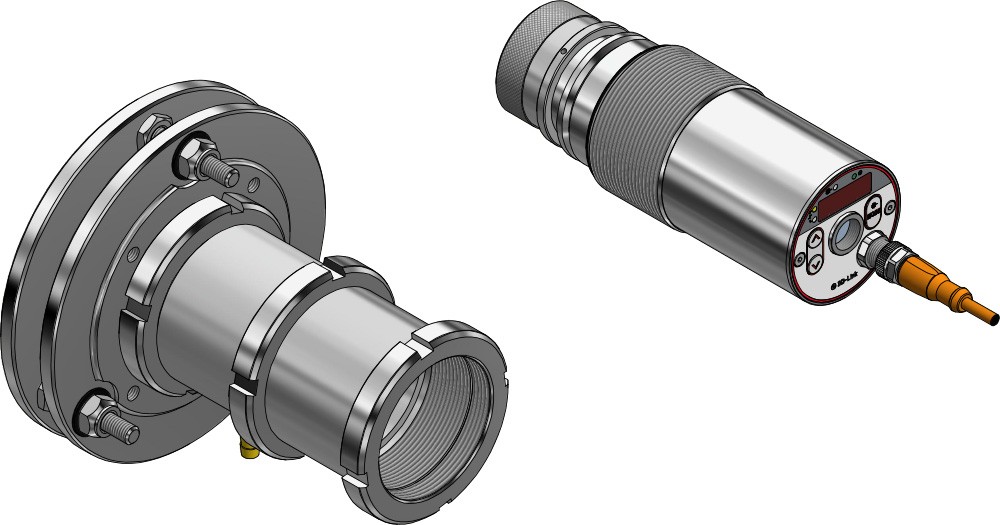

Sistema di misura PX 20-K002

Campo di misura	210 - 2500 °C in Teilbereichen
Sensore	fotodiodo
Gamma spettrale	1,1 - 1,7 µm
Tempo di impostazione t98	≤ 50 ms (T > 210 °C) ≤ 2 ms (T > 750 °C)
Incertezza di misura	0,3 % del valore di misura [°C], almeno 4 K
Riproducibilità	1 K
Coefficiente di temperatura	0,25 K/K (T < 500 °C) 0,05 %/K (T > 500 °C)
Risoluzione Uscita in corrente	0,2 K + 0,03 % della campata impostata
Interfaccia di risoluzione	0,1 K
Risoluzione del display	1 K

Lenti

Obiettivo standard PZ 20.01: messa a fuoco 0,4 m - ∞ Obiettivo close-up PZ 20.03: messa a fuoco 0,2 m - 0,4 m Obiettivo grandangolare PZ 20.05: Messa a fuoco 0,2 m - ∞ Teleobiettivo I PZ 20.06: messa a fuoco 1,2 m - ∞ Teleobiettivo II PA 20.06: messa a fuoco 0,6 m - ∞

Uscita analogica	0(4) - 20 mA lineare, commutabile, scalabile
Onere	≤ 500 Ω
Uscita di commutazione	2 x Open Collector 24 V DC, ≤ 150 mA
Interfaccia	IO-Link
Alimentazione elettrica	24 V DC +10 % / -20 %.
Consumo di energia	≤ 175 mA a 24 V DC

Uscita video

Composito PAL, 1 Vpp, 75 Ω

Dispositivo di avvistamento	visiera passante per l'obiettivo
Dispositivo di avvistamento	Luce pilota laser
Dispositivo di avvistamento	Videocamera
Visualizzare	4 x 7 segmenti LED rosso, altezza cifre 8 mm
Visualizzazione dello stato	4 x LED
Elementi operativi	3 pulsanti

Collegamento	Attacco a vite M12 a 5 poli
Temperatura ambiente	0 - 65 °C
Temperatura di conservazione	-20 - +80 °C
Umidità dell'aria consentita	95 % u.r. max (senza condensa)
Dimensioni	Ø 65 mm x 220 mm (max. 277 mm)
Materiale dell'alloggiamento	Acciaio inox V2A (1.4305)
Classe di protezione	IP 65 secondo DIN 40050
Peso	ca. 0,9 kg

Parametri

Uscita analogica 0/4 - 20 mA Scalatura dell'uscita analogica Filtro lisciante Modalità di funzionamento della memoria Tempo di mantenimento della memoria Emissività Fattore di trasmissione Valori limite e modalità di funzionamento dei contatti di allarme Parametri della funzione ATD Simulazione di corrente e temperatura Unità di temperatura °C/°F aggiuntivo per pirometro con fotocamera: Funzione TBC Bilanciamento del bianco Numero del punto di misura

Segnale di sovratemperatura	Visualizzazione del segnale a temperatura interna > 75 °C
Funzione di servizio	Simulazione di un valore di misura o di un segnale di corrente
Funzione ATD-(Rilevamento automatico della temperatura)	registrazione automatica della temperatura per processi discontinui

Ambito di fornitura

Pirometro CellaTemp PX Cavo di collegamento VK 02/L AF 1 (5 m) Cavo video VK 02/F (5 m) per la versione con telecamera Istruzioni per l'uso (breve)
