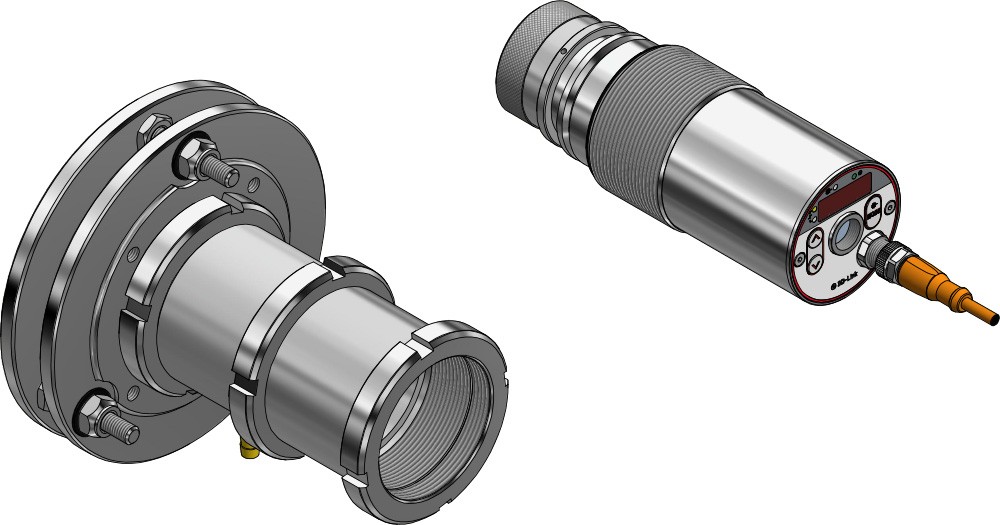

측정 시스템 PX 20-K002

측정 범위	210 - 2500 °C in Teilbereichen
센서	포토 다이오드
스펙트럼 범위	1.1-1.7 µm
응답 시간 t98	≤ 50 ms (T > 210 °C) ≤ 2ms (T> 750 ° C)
측정 불확실성	측정 값의 0.3 % [° C], 4K 이상
재현성	1K
온도 계수	0.25K / K (T <500 ° C) 0.05 % / K (T> 500 ° C)
전류 출력 분해능	선택범위의 0.2 K + 0.03 %
인터페이스 분해능	0.1 K
디스플레이 분해능	1K

렌즈	표준 렌즈 PZ 20.01 : 초점 조정 0.4 m-∞ 클로즈업 렌즈 PZ 20.03 : 초점 0.2 m-0.4 m PZ 20.05 광각 렌즈 : 초점 0.2 m-∞ 망원 렌즈 I PZ 20.06 : 초점 1.2 m-∞ 망원 렌즈 II PA 20.06 : 초점 0.6 m-∞

아날로그 출력	0(4) - 20 mA 선형, switchable, scalable
저항	≤ 500 Ω
스위칭 출력	2 x Open Collector 24 V DC, ≤ 150 mA
인터페이스	IO-Link
전원	24 V DC + 10 % / -20 %
소비 전력	24V DC에서 175mA 이하

비디오 출력

Composite PAL, 1 Vpp, 75 Ω

조준 옵션	렌즈를 통한 표적보기
조준 옵션	레이저 표적 광
조준 옵션	카메라 화상
디스플레이	적색 4-digit LED 디스플레이, 숫자 높이 8 mm
상태 표시	4 x LED
제어 요소	3 buttons

연결	M12 나사 5 핀 연결
주변 온도	0 - 65 °C
보관 온도	-20 - +80 °C
허용 습도	95 % r.H. 최대 (비 응축)
크기	Ø 65 mm x 220 mm (최대 277 mm)
하우징 재료	스테인리스 스틸 V2A (1.4305)
보호 등급	DIN 40050에 따른 IP 65
중량	약 0.9 kg

파라미터	아날로그 출력 0 / 4-20 mA 아날로그 출력의 스케일링 스무딩 필터 메모리 작동 모드 메모리 Hold time 방사율 투과율 알람 접점의 한계 값 및 작동 모드 ATD 기능 파라미터 전류 및 온도 시뮬레이션 온도 단위 ° C / ° F 카메라 화상형 적외선온도계인 경우 : TBC 기능 화이트 밸런스 측정 포인트 번호

과열 신호	내부 온도 75 ° C 보다 높을 때 신호 표시
서비스 기능	측정 값 또는 전류 신호의 시뮬레이션
ATD (자동 온도 감지) 기능	불연속 프로세스를 위한 자동 온도 감지

제품구성	적외선온도계 CellaTemp PX 연결 케이블 VK 02 / L AF 1 (5 m) 카메라 화상형 모델용 비디오 케이블 VK 02 / F (5 m) 매뉴얼 (간단)
