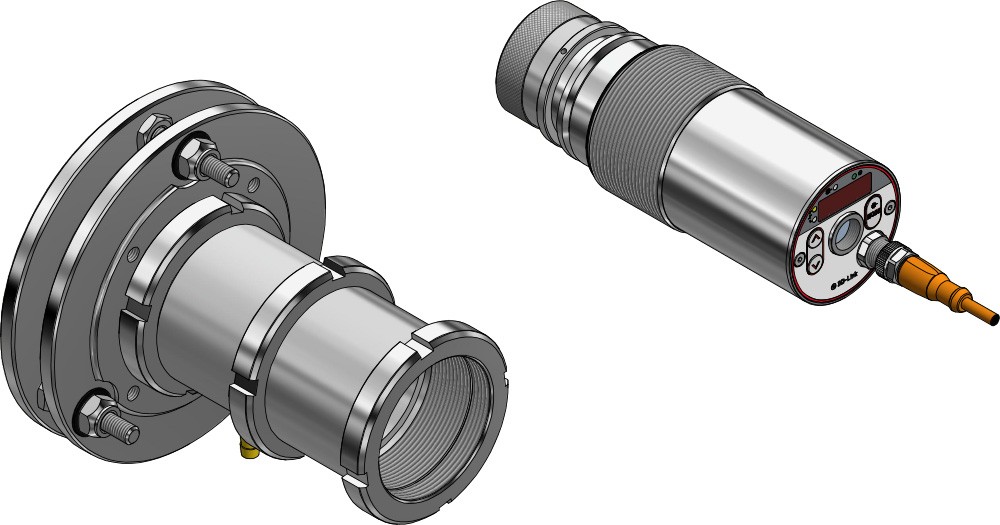

ölçüm sistemi PX 20-K002

Ölçüm aralığı	210 - 2500 °C in Teilbereichen
Sensör	Fotodiyot
Spektral aralık	1,1 - 1,7 µm
Ayar süresi t98	≤ 50 ms (T > 210 °C) ≤ 2 ms (T > 750 °C)
Ölçüm belirsizliği	Ölçülen değerin %0,3'ü [°C], en az 4 K
Tekrarlanabilirlik	1k
Sıcaklık katsayısı	0,25 K/K (T < 500 °C) %0,05/K (T > 500 °C)
Çözünürlük Akım çıkışı	0,2 K + ayarlanan ölçüm aralığının %0,03'ü
Çözünürlük Arayüzü	0.1K
Çözünürlük Ekranı	1k

Lensler

Standart lens PZ 20.01: Odaklama 0,4 m - ∞ Yakın çekim lens PZ 20.03: 0,2 m - 0,4 m odaklama Geniş açılı lens PZ 20.05: odaklama 0,2 m - ∞ Telefoto lens I PZ 20.06: odaklama 1,2 m - ∞ Telefoto lens II PA 20.06: Odaklama 0,6 m - ∞

Analog çıkış	0(4) - 20 mA lineer, değiştirilebilir, ölçeklenebilir
Yük	≤ 500Ω
Anahtarlama çıkışı	2 x Open Collector 24 V DC, ≤ 150 mA
Arayüz	IO-Link
Güç kaynağı	24 V DC +%10 / -%20
Güç tüketimi	24VDC'de ≤ 175mA

Video çıkışı

Kompozit PAL, 1 Vpp, 75 Ω

Nişan alma cihazı	Şeffaf vizör
Nişan alma cihazı	Lazer pilot ışığı
Nişan alma cihazı	Video kamera
Ekran	4 x 7 segment LED kırmızı, basamak yüksekliği 8 mm
Durum göstergesi	4 x LED
İşletim elemanları	3 basmalı düğme

Bağlantı	M12 vidalı bağlantı 5 kutuplu
Ortam sıcaklığı	0 - 65 °C
Depolama sıcaklığı	-20 - +80 °C
İzin verilen nem	95 % r.h. maks. (yoğuşmasız)
Boyut	Ø 65 mm x 220 mm (maks. 277 mm)
Gövde malzemesi	Paslanmaz çelik V2A (1.4305)
Koruma sınıfı	DIN 40050'ye göre IP 65
Ağırlık	yaklaşık 0,9 kg

Parametre

Analog çıkış 0/4 - 20 mA Analog çıkışın ölçeklendirilmesi Yumuşatma filtresi Depolama modu Hafızanın tutma süresi Emisivite Geçirgenlik Alarm kontaklarının sınır değerleri ve çalışma modu ATD fonksiyonunun parametreleri Akım ve sıcaklık simülasyonu Sıcaklık birimi °C/°F ek olarak kameralı pirometre için: TBC işlevi Beyaz dengesi Ölçüm noktası numarası

Aşırı sıcaklık sinyali	Dahili sıcaklık > 75 °C olduğunda sinyal göstergesi
Hizmet fonksiyonu	Ölçülen bir değerin veya bir akım sinyalinin simülasyonu
ATD (Otomatik Sıcaklık Algılama) fonksiyonu	Süreksiz prosesler için otomatik sıcaklık algılama

Teslimat kapsamı

Pirometre CellaTemp PX Bağlantı kablosu VK 02/L AF 1 (5 m) Kameralı versiyon için video kablosu VK 02/F (5 m) Kullanım kılavuzu (kısa)
