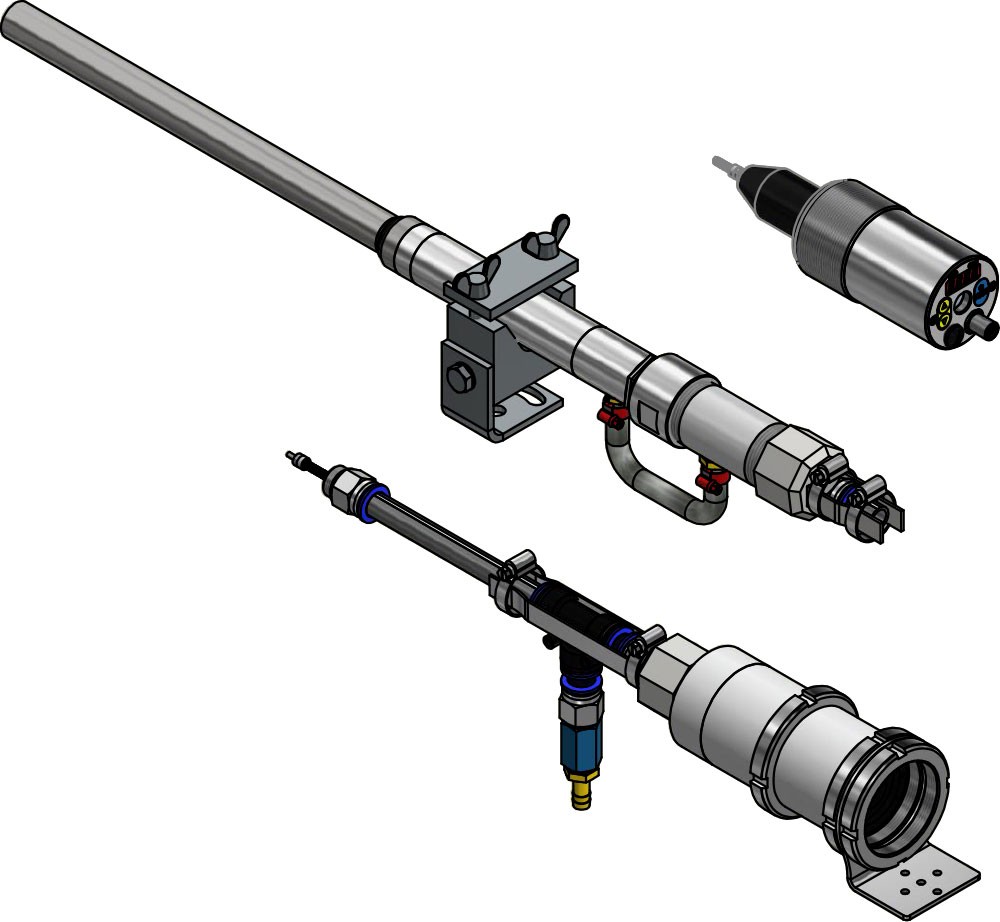

System pomiarowy PA 41-K001

Zakres pomiarowy	700 - 3000 ° C w niektórych obszarach
Czujnik	Podwójna dioda fotograficzna
Zakres widmowy	0,95 / 1,05 µm
Czas reakcji t98	Zakres pomiarowy 800 - 2400 ° C: ≤ 20 ms (T> 950 ° C) Zakres pomiarowy 900 - 3000 ° C: ≤ 20 ms (T> 1050 ° C) Zakres pomiarowy 700 - 1800 ° C: ≤ 20 ms (T> 850 ° C) Zakres pomiarowy 1100 - 3000 ° C: ≤ 20 ms (T> 1350 ° C)
Niepewność pomiaru	1,5% odczytu [° C]
Odtwarzalność	3 K
Współczynnik temperaturowy	0,05% / K
Aktualna rozdzielczość wyjściowa	0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu	0,1 K.
Wyświetlanie rozdzielczości	1 tys

Głowice pomiarowe

Zakres pomiarowy 800 - 2400 ° C, 900 - 3000 ° C i 700 - 1800 ° C: PA 41.01 (M30): ogniskowanie 0,2 m - ∞ PA 41.05 (M16): ustawianie ostrości 0,12 m - ∞ PZ 41,18 (M16): ogniskowanie 0,033 - 0,045 m dodatkowo dla zakresu pomiarowego 800 - 2400 ° C: PZ 41.05 (M30): Fokussierung 0,3 m - ∞ Zakres pomiarowy 1100 - 1300 ° C: PA 41.02 (M16): ogniskowanie 0,5 m - ∞

Wyjście analogowe	0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie	≤ 500 Ω
Wejście analogowe	0–10 V.
Przełączanie wyjścia	2 x otwarty kolektor 24 V DC, ≤ 30 mA
Przełączanie wejścia	2 x po 24 V.
Interfejs	USB
Interfejs	RS485
Zasilacz	24 V DC + 10% / -20%
Pobór mocy	≤ 175 mA przy 24 V DC

Urządzenie celownicze	Lampka kontrolna lasera
Wyświetl	Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu	2 x LED
Sterowanie	3 przyciski

Połączenie	8-pinowe złącze śrubowe M12
Temperatura otoczenia	Elektronika: 0–65 ° C Głowica pomiarowa: 250 ° C
Temperatura przechowywania	-20 - +80 °C
Dopuszczalna wilgotność	95% r.H. max. (bez kondensacji)
Wymiar	Elektronika: Ø 65 mm x 187 mm Głowica pomiarowa: w zależności od rodzaju
Materiał obudowy	Stal nierdzewna V2A (1.4305)
Stopień ochrony	IP 65 zgodnie z DIN 40050
Waga	0,9 kg

Parametry

Zakres pomiarowy Zmierzona zmienna i skalowanie analogowych wejść i wyjść Filtr wygładzający Tryb przechowywania Czas podtrzymania pamięci Emisyjność Przepuszczalność Kompensacja promieniowania tła Wartości graniczne i tryb działania styków alarmowych Parametry funkcji ATD (opcjonalnie) Funkcja linearyzacji Wyświetlanie statusu diod LED Symulacja prądu i temperatury Jednostka temperatury ° C / ° F Iloraz kanału pomiarowego, widmo 1 i widmo 2 Próg monitorowania zanieczyszczenia

Sygnał nadmiernej temperatury	od temperatury wewnętrznej> 80 ° C wyjście analogowe przełącza się na> 20,5 mA
Funkcja serwisowa	Symulacja wartości mierzonej lub sygnału prądowego

Zakres dostawy

Pirometr CellaTemp PA Kabel połączeniowy VK 02 / A (5 m) Głowica pomiarowa Kabel USB VK 11 / D (1,8 m) Oprogramowanie CellaView Instrukcja obsługi (krótka) * Kabel światłowodowy należy zamówić osobno.

Oprogramowanie

CellaView
