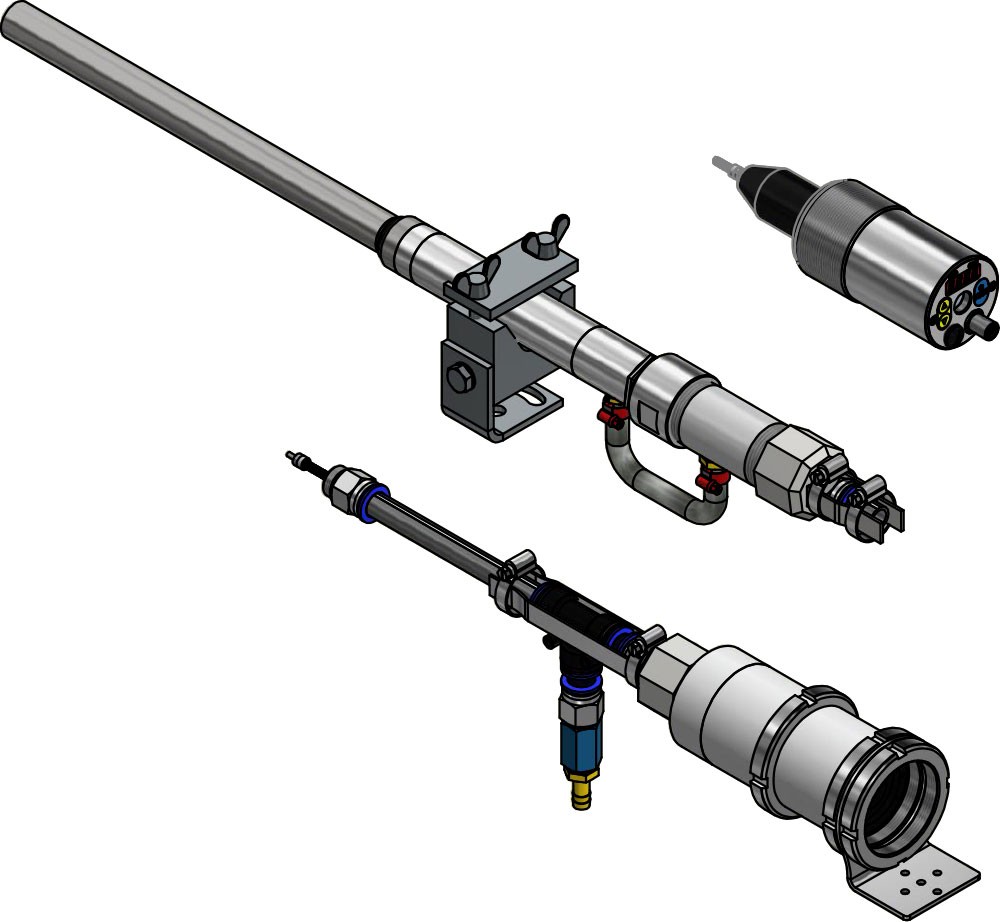

Sistema di misura PA 41-K001

Campo di misura	700 - 3000 °C in campi parziali
Sensore	Doppio fotodiodo
Gamma spettrale	0,95 / 1,05 µm
Tempo di impostazione t98	campo di misura 800 - 2400 °C: ≤ 20 ms (T > 950 °C) campo di misura 900 - 3000 °C: ≤ 20 ms (T > 1050 °C) campo di misura 700 - 1800 °C: ≤ 20 ms (T > 850 °C) campo di misura 1100 - 3000 °C: ≤ 20 ms (T > 1350 °C)
Incertezza di misura	1,5 % del valore di misura [°C].
Riproducibilità	3 K
Coefficiente di temperatura	0,05 %/K
Risoluzione Uscita in corrente	0,2 K + 0,03 % della campata impostata
Interfaccia di risoluzione	0,1 K
Risoluzione del display	1 K

Teste di misura

campo di misura 800 - 2400 °C, 900 - 3000 °C e 700 - 1800 °C: PA 41.01 (M30): messa a fuoco 0,2 m - ∞ PA 41.05 (M16): messa a fuoco 0.12 m - ∞ PZ 41,18 (M16): messa a fuoco 0,033 - 0,045 m inoltre per il campo di misura 800 - 2400 °C: PZ 41.05 (M30): Fokussierung 0,3 m - ∞ campo di misura 1100 - 1300 °C: PA 41.02 (M16): messa a fuoco 0,5 m - ∞

Uscita analogica	0(4) - 20 mA lineare, commutabile, scalabile
Onere	≤ 500 Ω
Ingresso analogico	0 - 10 V
Uscita di commutazione	2 x collettore aperto 24 V DC, ≤ 30 mA
Ingresso di commutazione	2 x dopo 24 V
Interfaccia	USB
Interfaccia	RS 485
Alimentazione elettrica	24 V DC +10 % / -20 %.
Consumo di energia	≤ 175 mA a 24 V DC

Dispositivo di avvistamento	Luce pilota laser
Visualizzare	4 x 7 segmenti LED rosso, altezza cifre 8 mm
Visualizzazione dello stato	2 x LED
Elementi operativi	3 pulsanti

Collegamento	Attacco a vite M12 a 8 poli
Temperatura ambiente	Elettronica: 0 - 65 °C Testa di misura: 250 °C
Temperatura di conservazione	-20 - +80 °C
Umidità dell'aria consentita	95 % u.r. max (senza condensa)
Dimensioni	Elettronica: Ø 65 mm x 187 mm Testa di misura: a seconda del tipo
Materiale dell'alloggiamento	Acciaio inox V2A (1.4305)
Classe di protezione	IP 65 secondo DIN 40050
Peso	ca. 0,9 kg

Parametri

Campo di misura Variabile misurata e scalatura degli ingressi e delle uscite analogiche Filtro lisciante Modalità di funzionamento della memoria Tempo di mantenimento della memoria Emissività Fattore di trasmissione Compensazione della radiazione di fondo Valori limite e modalità di funzionamento dei contatti di allarme Parametri della funzione ATD (opzionale) Funzione di linearizzazione Indicazione di stato dei LED Simulazione di corrente e temperatura Unità di temperatura °C/°F Quoziente del canale di misura, spettrale 1 e spettrale 2 Valore di soglia di monitoraggio della contaminazione

Segnale di sovratemperatura	A partire da una temperatura interna > 80 °C l'uscita analogica passa a > 20,5 mA
Funzione di servizio	Simulazione di un valore di misura o di un segnale di corrente

Ambito di fornitura

Pirometro CellaTemp PA Cavo di collegamento VK 02/A (5 m) Testa di misura Cavo USB VK 11/D (1,8 m) Software CellaView Istruzioni per l'uso (breve) * Il cavo in fibra ottica deve essere ordinato separatamente.

Software

CellaView
