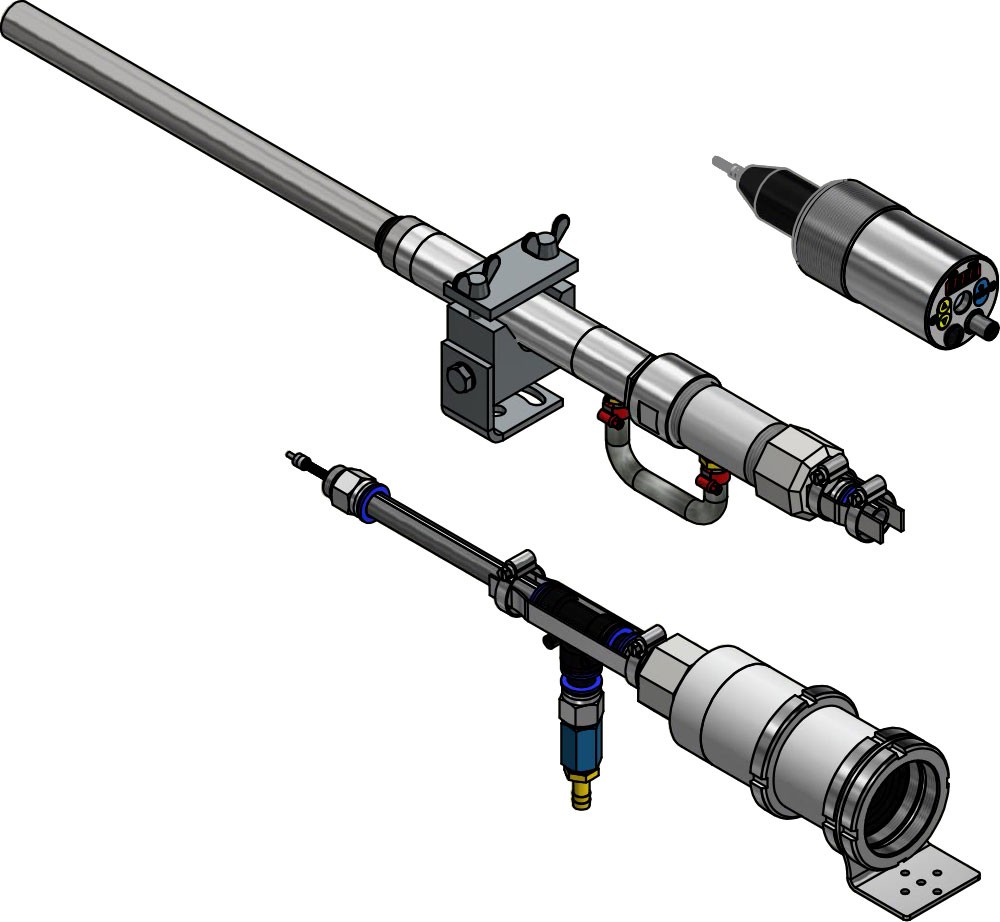

ölçüm sistemi PA 41-K001

Ölçüm aralığı	Alt aralıklarda 700 - 3000 °C
Sensör	Çift fotodiyot
Spektral aralık	0,95 / 1,05 µm
Ayar süresi t98	Messbereich 800 - 2400 °C: ≤ 20 ms (T > 950 °C) Messbereich 900 - 3000 °C: ≤ 20 ms (T > 1050 °C) Messbereich 700 - 1800 °C: ≤ 20 ms (T > 850 °C) Messbereich 1100 - 3000 °C: ≤ 20 ms (T > 1350 °C)
Ölçüm belirsizliği	okumanın %1,5'i [°C]
Tekrarlanabilirlik	3 K
Sıcaklık katsayısı	%0.05/K
Çözünürlük Akım çıkışı	0,2 K + ayarlanan ölçüm aralığının %0,03'ü
Çözünürlük Arayüzü	0.1K
Çözünürlük Ekranı	1k

Ölçüm başlıkları

Messbereich 800 - 2400 °C, 900 - 3000 °C ve 700 - 1800 °C: PA 41.01 (M30): Odaklama 0,2 m - ∞ PA 41.05 (M16): Odaklama 0,12 m - ∞ PZ 41.18 (M16): odaklanma 0,033 - 0,045 m ayrıca 800 - 2400 °C ölçüm aralığı için: PZ 41.05 (M30): Fokussierung 0,3 m - ∞ Messbereich 1100 - 1300 °C: PA 41.02 (M16): Odaklama 0,5 m - ∞

Analog çıkış	0(4) - 20 mA lineer, değiştirilebilir, ölçeklenebilir
Yük	≤ 500Ω
Analog giriÅŸ	0 - 10V
Anahtarlama çıkışı	2 x açık kolektör 24 V DC, ≤ 30 mA
Anahtarlama girişi	2 x 24 V'a göre
Arayüz	USB
Arayüz	RS485
Güç kaynağı	24 V DC +%10 / -%20
Güç tüketimi	24VDC'de ≤ 175mA

Nişan alma cihazı	Lazer pilot ışığı
Ekran	4 x 7 segment LED kırmızı, basamak yüksekliği 8 mm
Durum göstergesi	2 x LED
İşletim elemanları	3 basmalı düğme

Bağlantı	M12 vidalı bağlantı 8 kutuplu
Ortam sıcaklığı	Elektronik: 0 - 65 °C Ölçüm başlığı: 250 °C
Depolama sıcaklığı	-20 - +80 °C
İzin verilen nem	95 % r.h. maks. (yoğuşmasız)
Boyut	Elektronik: Ø 65 mm x 187 mm Ölçüm başlığı: tipe bağlı olarak
Gövde malzemesi	Paslanmaz çelik V2A (1.4305)
Koruma sınıfı	DIN 40050'ye göre IP 65
Ağırlık	yaklaşık 0,9 kg

Parametre

Ölçüm aralığı Ölçülen değişken ve analog giriş ve çıkışların ölçeklendirilmesi Yumuşatma filtresi Depolama modu Hafızanın tutma süresi Emisivite Geçirgenlik Arka plan radyasyon telafisi Alarm kontaklarının sınır değerleri ve çalışma modu ATD işlevinin parametreleri (isteğe bağlı) Doğrusallaştırma fonksiyonu LED'lerin durum göstergesi Akım ve sıcaklık simülasyonu Sıcaklık birimi °C/°F Kanal bölümü, spektral 1 ve spektral 2 ölçümü Kirlilik izleme eşik değeri

Aşırı sıcaklık sinyali	Dahili sıcaklık > 80 °C olduğunda analog çıkış > 20,5 mA değerine geçer.
Hizmet fonksiyonu	Ölçülen bir değerin veya bir akım sinyalinin simülasyonu

Teslimat kapsamı

Pirometre CellaTemp PA Bağlantı kablosu VK 02/A (5 m) Ölçüm başlığı USB kablosu VK 11/D (1,8 m) Yazılım CellaView Kullanım kılavuzu (kısa) * Fiber optik fiber ayrıca sipariş edilmelidir.
