Система измерения PA 41-K001

Диапазон измерения:	700 - 3000 °C в поддиапазонах
Сенсорный датчик	Двойной фотодиод
Спектральный диапазон	0,95 / 1,05 мкм
Время срабатывания t98	Диапазон измерений 800 - 2400 °C: ≤ 20 мс (T > 950 °C) Диапазон измерений 900 - 3000 °C: ≤ 20 мс (T > 1050 °C) Диапазон измерений 700 - 1800 °C: ≤ 20 мс (T > 850 °C) Диапазон измерений 1100 - 3000 °C: ≤ 20 мс (T > 1350 °C)
Погрешность измерения	1,5 % от измер. значения [°C]
Воспроизводимость	3 K
Температурный коэффициент	0,05 %/K
Разрешение токового выхода	0,2 K + 0,03 % отрегулированного диапазона
Разрешение интерфейса	0,1 K
Разрешение дисплея	1 K

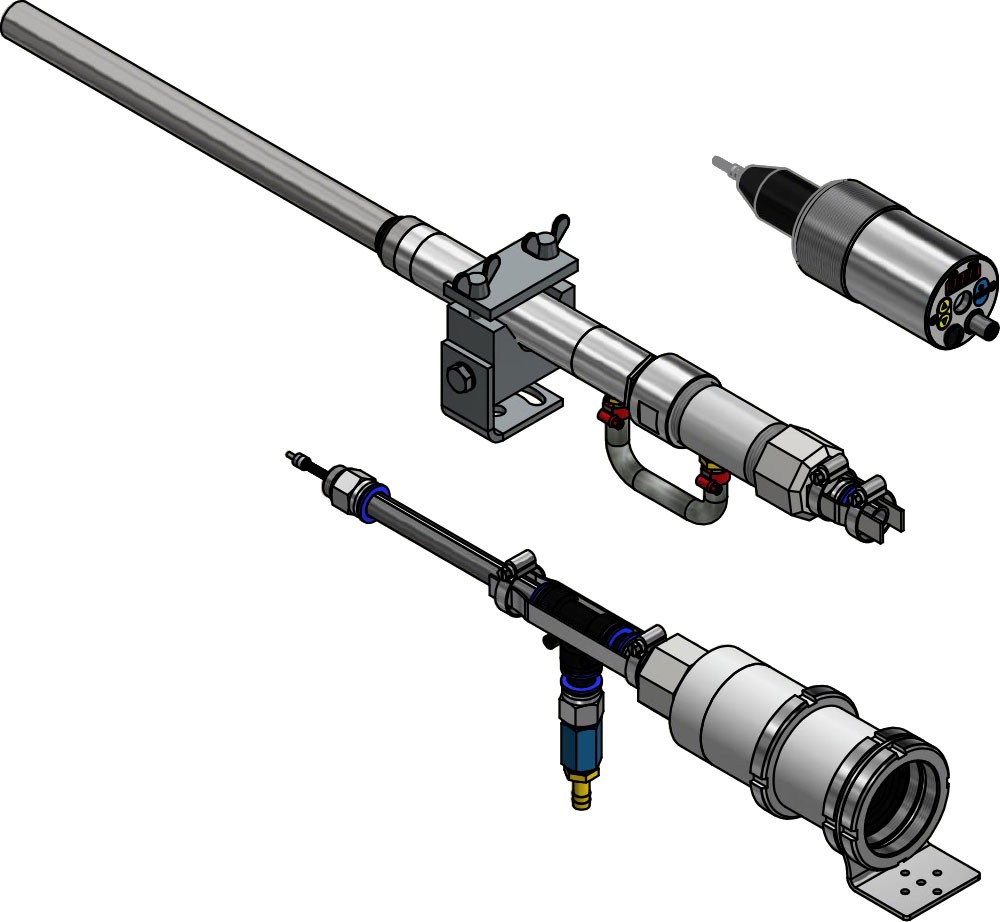

Измерительные головки

Диапазон измерений 800 - 2400 °C, 900 - 3000 °C и 700 - 1800 °C: PA 41.01 (M30): фокусировка 0,2 м - ∞ PA 41.05 (M16): фокусировка 0,12 м - ∞ PZ 41.18 (M16): фокусировка 0,033 - 0,045 м дополнительно в диапазоне 800 - 2400 °C: PZ 41.05 (M30): Fokussierung 0,3 m - ∞ Диапазон измерений 1100 - 1300 °C: PA 41.02 (M16): фокусировка 0,5 м - ∞

Аналоговый выход	0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка	≤ 500 Ω
Аналоговый вход	0 - 10 V
Коммутационный выход	2 x открытых коллектора, 24 В пост. тока, ≤ 30 мA
Коммутационный вход	2 x соотв. 24 V
Интерфейс	USB
Интерфейс	RS 485
Питание	24 В пост. тока +10 % / -20 %
Потребление тока	≤ 175 мA при 24 В пост. тока

Визирное устройство	Лазерный целеуказатель
Дисплей	4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса	2 х светодиода
Элементы управления	3 кнопки

Соединение	8-пол. резьбовое соединение M14
Температура окружающей среды	Электронный блок: 0 ‑ 65 °C Измерительная головка: 250 °C
Температура хранения	-20 - +80 °C
Допуст. влажность воздуха	95 % отн.влаж. макс. (без конденсата)
Габариты	Электронный блок: Ø 65 мм x 187 мм Измерительная головка: в зависимости от типа прибора
Материал корпуса	Нерж. сталь V2A (1.4305)
Вид защиты	IP 65 по DIN 40050
Вес	прим. 0,9 кг

Параметры

Диапазон измерения: Параметры и масштабирование аналоговых входов и выходов Фильтр сглаживания Режим работы регистра памяти Время удержания регистра памяти Коеффициент излучения Коэффициент светопропускания Компенсация фонового излучения Предельные значения и режим работы контактов аварийных сигналов Параметры функции ATD (опционально) Функция линеаризации Индикация статуса светодиодов Имитация тока и температуры Единица температуры °C / °F Канал измерения: двухспектр., спектр. 1 и спектр. 2 Пороговое значение мониторинга загрязнения

Сигнал превышения температуры	при внутр. температуре > 80 °C переключение аналог. выхода на > 20,5 мA
Функция обслуживания	Имитация измер. значения или токового сигнала

Объём поставки

Пирометры CellaTemp PA Соединительный кабель VK 02/A (5 м) Измерительная головка USB-кабель VK 11/D (1,8 м) Программное обеспечение CellaView Инструкция по эксплуатации (краткая) *Волоконно-оптический кабель необходимо заказывать отдельно.

Программное обеспечение

CellaView
