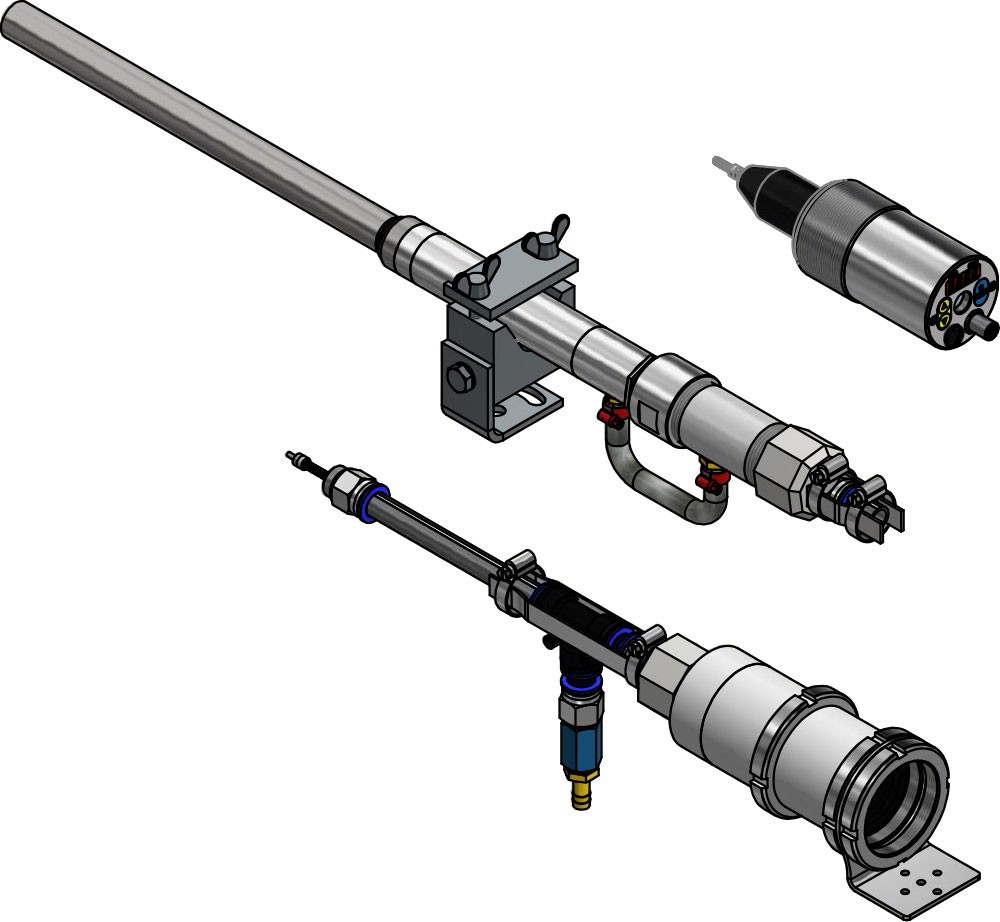

測定システム PA 41-K001

測定範囲	700 - 3000 °C 複数のセグメント
センサー	ダブルフォトダイオード
スペクトルの範囲	0.95 / 1.05 µm
応答時間 t98	測定範囲 800 - 2400 °C: ≤ 20 ms (T > 950 °C) 測定範囲 900 - 3000 °C: ≤ 20 ms (T > 1050 °C) 測定範囲 700 - 1800 °C: ≤ 20 ms (T > 850 °C) 測定範囲 1100 - 3000 °C: ≤ 20 ms (T > 1350 °C)
測定不安定	1.5 % 読み取り温度 [°C]
繰り返し性	3 K
温度係数	0.05 %/K
解像度電流アウトプット	0.2 K + 0.03 % 選択された範囲
解像度インターフェイス	0.1 K
解像度ディスプレイ	1 K

測定ヘッド

測定範囲 800 - 2400 °C, 900 - 3000 °C および 700 - 1800 °C: PA 41.01 (M30): フォーカス 0.2 m - ∞ PA 41.05 (M16): フォーカス 0.12 m - ∞ PZ 41.18 (M16): フォーカス 0.033 - 0.045 m 測定範囲の追加 800 - 2400 °C: PZ 41.05 (M30): Fokussierung 0,3 m - ∞ 測定範囲 1100 - 1300 °C: PA 41.02 (M16): フォーカス 0.5 m - ∞

アナログアウトプット	0(4) - 20 mA リニア、スイッチ可能、スケーラブル
抵抗	≤ 500 Ω
アナログインプット	0 - 10 V
スイッチングアウトプット	2 x オープンコレクタ 24 V DC, ≤ 30 mA
スイッチングインプット	2 x to 24 V
インターフェイス	USB
インターフェイス	RS485
パワーサプライ	24 V DC +10 % / -20 %
消費電力	≤ 175 mA bei 24 V DC

照準オプション	レーザーパイロットライト
デイスプレイ	4桁 LED デイスプレイ赤, デジタル高さ 8 mm
ステータスデイスプレイ	2 x LED
コントロールエレメント	3 ボタン

接続	M12 ネジ 8ピン接続
周辺温度	電子: 0 - 65 °C 測定ヘッド: 250 °C
保管温度	-20 - +80 °C
許容湿度	95 % r.H. max. (non-condensing)
寸法	電子: Ø 65 mm x 187 mm 測定ヘッド: タイプごとによる
ハウジング	ステンレススチール V2A (1.4305)
保護クラス	IP 65 acc. to DIN 40050
重さ	約 0.9 kg

パラメーター

測定範囲 アナログ入出力信号の測定変数とスケール スムーズフィルター メモリーオペレーションモード メモリーのホールドタイム 放射率 トランスミタンス 反射された周囲の放射の補償 リミットとアラームコンタクトのオペレーションモード ATD機能のパラメーター(オプション) 直線化機能 LEDsステータスデイスプレイ 電流と温度のシュミレーション 温度単位 °C/°F 測定チャンネル 2色、 1色 1 及び 1色 2 汚染検査の始めレベル

温度オーバーシグナル	内部の温度が 80 °Cを上回るなら、アナログアウトプット表示値 > 20.5 mA
サービス機能	測定値、又は、電流信号のシュミレーション

発送範囲	パイロメーター CellaTemp PA 接続ケーブル VK 02/A (5 m) 測定ヘッド USB ケーブル VK 11/D (1.8 m) ソフトウェアCellaView マニュアル (ショート) * 光ファイバーケーブルは別途注文する必要があります。

ソフトウェア

CellaView
