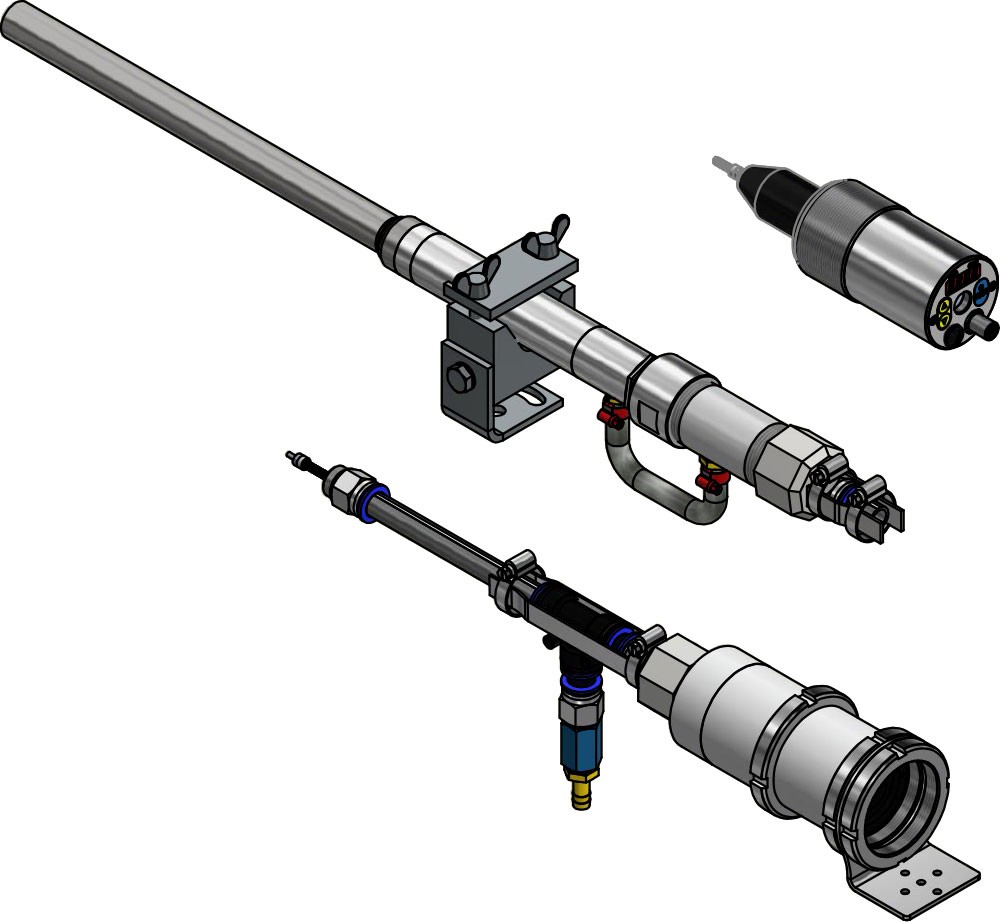

测量系统 PA 41-K001

测温范围	700 - 3000 °C 分段
传感器	双光电二极管
光谱范围	0.95 / 1.05 µm
响应时间 t98	测温范围 800 - 2400 °C: ≤ 20 ms (T > 950 °C) 测温范围 900 - 3000 °C: ≤ 20 ms (T > 1050 °C) 测温范围 700 - 1800 °C: ≤ 20 ms (T > 850 °C) 测温范围 1100 - 3000 °C: ≤ 20 ms (T > 1350 °C)
测量误差	1.5 % 的测量值 [°C]
重复性	3 K
温度系数	0.05 %/K
分辨率电流输出	0.2 K + 设置测量区间的0.03 %
分辨率界面	0.1 K
分辨率显示	1 K

测量探头	测温范围 800 - 2400 °C, 900 - 3000 °C 和700 - 1800 °C: PA 41.01 (M30): 可调焦 0.2 m - ∞ PA 41.05 (M16): 可调焦 0.12 m - ∞ PZ 41.18 (M16): 可调焦 0.033 - 0,045 m 另外在 测温范围 800 - 2400 °C: PZ 41.05 (M30): Fokussierung 0,3 m - ∞ 测温范围 1100 - 1300 °C: PA 41.02 (M16): 可调焦 0.5 m - ∞

模拟输出	0(4) - 20 mA 线性, 可转换, 可扩展
负载	≤ 500 Ω
模拟输入	0 - 10 V
开关量输出	2 x 集电极开路 24 V DC, ≤ 30 mA
开关量输入	2 x 24 V
接口	USB
接口	RS485
电源	24 V DC +10 % / -20 %
电流消耗	≤ 175 mA 在 24 V DC 时

瞄准方式	激光引导光
显示	4 x 7 段 LED 红色, 数字高度 8 mm
状态显示	2 x LED
控制参数	3 个按键

连接	M14螺钉 8针连接
环境温度	电气: 0 - 65 °C 测量探头: 250 °C
储存温度	-20 - +80 °C
允许的空气湿度	最大湿度 95 % (无冷凝)
尺寸	电气: Ø 65 mm x 187 mm 测量探头: 根据型号
外壳材料	不锈钢V2A (1.4305)
防护等级	IP 65 根据 DIN 40050
重量	大约 0.9 kg

参数	测温范围 测量变量和模拟量输入和输出的比例 平滑滤波器 存储模式 记录保持时间 发射率 透射率 补偿背景辐射 报警触点的范围和操作模式 ATD 功能参数（可选） 线性化功能 LED的状态显示 模拟电流和温度 温度单位 °C/°F 单色1和单色2及双色通道 污染监测的阈值

超温信号	内部温度 > 80 °C 模拟输出开启 > 20.5 mA
服务功能	模拟测量值或电流信号

供货范围	高温计 CellaTemp PA 连接导线 VK 02/A (5 m) 测量探头 USB-线缆 VK 11/D (1.8 m) 软件 CellaView 操作说明书（简洁版） * 光纤需要单独订购
