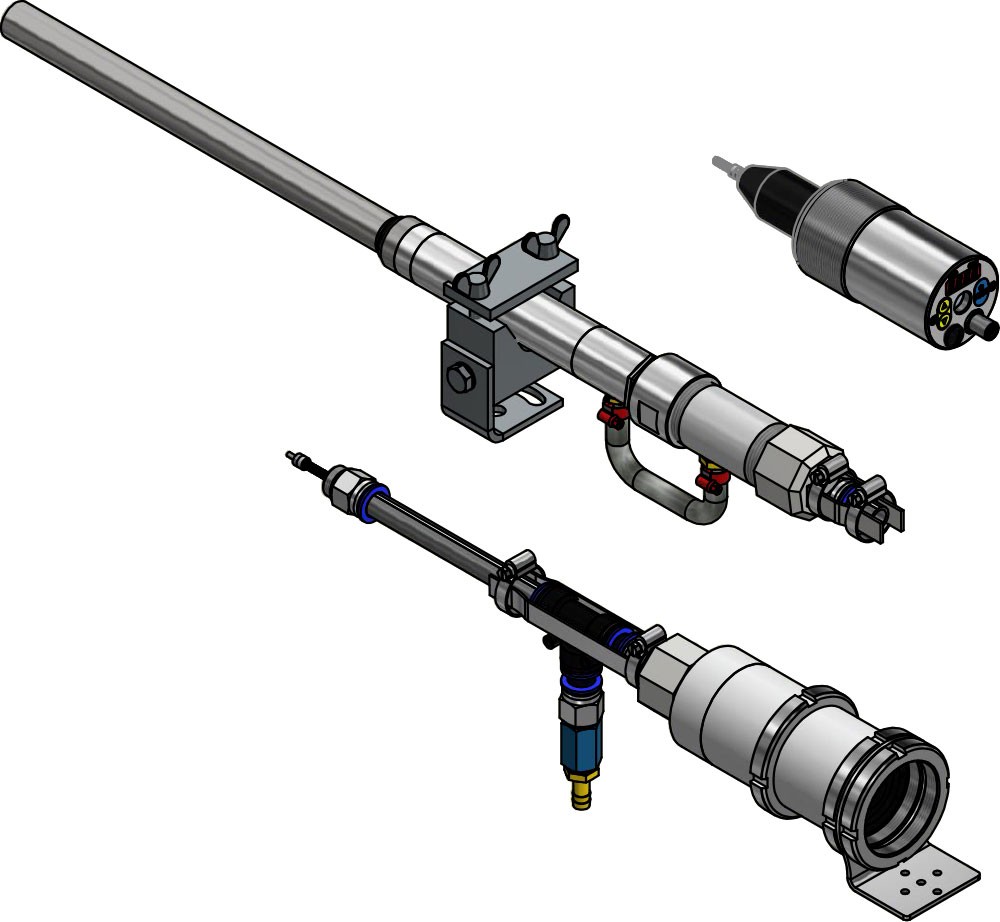

Système de mesure PA 41-K001

Plage de mesure	700 - 3000 °C en plusieurs plages
Capteur	Double photodiode
Plage spectrale	0,95 / 1,05 µm
Temps de réponse t98	Plage de mesure 800 - 2400 °C: ≤ 20 ms (T > 950 °C) Plage de mesure 900 - 3000 °C: ≤ 20 ms (T > 1050 °C) Plage de mesure 700 - 1800 °C: ≤ 20 ms (T > 850 °C) Plage de mesure 1100 - 3000 °C: ≤ 20 ms (T > 1350 °C)
Incertitude de mesure	1,5 % de la temp. lue [°C]
Reproductibilité	3 K
Coefficient de température	0,05 %/K
Résolution sortie courant	0,2 K + 0.03 % de la plage
Résolution de sortie	0,1 K
Résolution de l'afficheur	1 K

Têtes de mesure

Plage de mesure 800 - 2400 °C, 900 - 3000 °C et 700 - 1800 °C: PA 41.01 (M30): focalisation de 0,2 m - ∞ PA 41.05 (M16): focalisation de 0,12 m - ∞ PZ 41.18 (M16): focale de 0,033 - 0,045 m en complément pour les plages 800 - 2400 °C: PZ 41.05 (M30): Fokussierung 0,3 m - ∞ Plage de mesure 1100 - 1300 °C: PA 41.02 (M16): focalisation de 0,5 m - ∞

Sortie analogique	0(4) - 20 mA linéaire, commutable et réglable
Résistance	≤ 500 Ω
Entrée analogique	1 - 10 V
Sortie de commutation	2 x collecteurs ouverts 24 V DC, ≤ 30 mA
Entrée de commutation	2 x to 24 V
Interface	USB
Interface	RS 485
Alimentation électrique	24 V DC +10 % / -20 %
Consommation de courant	≤ 175 mA à 24 V DC

Option de visée	Pointeur laser
Afficheur	afficheur LED rouge 4-digit, hauteur 8 mm
Etats de l'afficheur	2 x LED
Eléments de contrôle	3 boutons

Connexion	Connecteur M12 8 pôles
Température ambiante	Electronique: 0 - 65 °C Tête de mesure: 250 °C
Température de stockage	-20 - +80 °C
Humidité de l'air admissible	95 % hum. rel. max. (non condensée)
Dimensions	Electronique: Ø 65 mm x 187 mm Tête de mesure: fonction du modèle
Matériau du boîtier	Acier inox V2A (1.4305)
Classe de protection	IP 65 selon DIN 40050
Poids	env. 0,9 kg

Paramètres

Plage de mesure Nature et plage réglable des entrées sorties analogiques Filtre de lissage Mode de mémorisation Temps de maintien Emissivité Transmittance Compensation du rayonnement environnant Limites et modes des contacts alarmes Paramètres de la fonction ATD (en option) Fonction de linéarisation Affichage de l'état des LED Simulation courant et température Température unité °C/°F Voie de mesure bichromatique, monochromatique 1, monochromatique 2 Seuil taux de contamination

Signal excès de température	si la température interne dépasse 80 °C la sortie analogique affiche une valeur > 20,5 mA
Fonctions de service	Simulation valeur de mesure ou signal de courant

Etendue de la livraison

Pyromètre CellaTemp PA Câble de connexion VK 02/A (5 m) Tête de mesure USB câble VK 11/D (1,8 m) Logiciel CellaView Manuel (version courte) * La fibre optique doit être commandée séparément.

Logiciel

CellaView
