Pyrometer CellaWafer PK 35

Artikelbeschreibung

Das CellaWafer PK 35 ist ein Pyrometer zur schnellen, und präzisen Temperaturmessung bei der Beschichtung und Wärmebehandlung von Halbleitern, beispielsweise mittels RTP-Rapid Thermal Processing, im Temperaturbereich zwischen 450 und 1400 °C. Die neue Generation der Pyrometer Serie CellaTemp® PK sind mit einer smarten Funktion dem Vitalitätsindikator ausgestattet.
Dabei handelt es sich um eine Self-Monitoring, Analysis and Reporting Technology (SMART) sprich um eine Funktion zur Selbstüberwachung, Analyse und Statusmeldung. Der Vitalitätsmonitor sammelt dazu kontinuierlich alle relevanten Betriebsdaten. Damit bietet das Pyrometer im Rahmen der vorbeugenden Instandsetzung die Möglichkeit, eigenständig und abhängig von den Betriebsbedingungen den optimalen Zeitpunkt für eine Überprüfung und Kalibrierung zu signalisieren.

Besondere Merkmale:
  • Messbereich 450 bis 1400 °C
  • Schaltausgang universell konfigurierbar
  • Hohe optische Auflösung durch Präzisionslinsen
  • IO-Link-Schnittstelle
  • alle Parameter per Taster am Sensor oder per Schnittstelle von der Anlagensteuerung einstellbar
  • 2 x Schaltausgänge
  • Sehr einfache Montage über M30-Zentralgewinde
  • Große und lichtstarke LED-Anzeige
Pyrometer CellaWafer PK 35
Eigenschaften
Ausführung
Messbereich
450 - 1400 °C
Fokusabstand
0,3 m
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen

Ausführung CellaWafer PK 35 BF 1
Messbereich 450 - 1400 °C
Messfeld 7 mm
Fokusabstand 0,3 m
Form des Messfeldes rund
Distanzverhältnis 1124960
Messprinzip spektral

Technische Daten Downloads Messfeld-Kalkulator Zubehör Emissionsgrad-Kalkulator Applikationsanfrage IO-Link IODD IO-Link Herstellererklärung

Pyrometer CellaWafer PK 35

Technische Daten

Messtechnische Parameter

Messbereich 450 - 1400 °C
Sensor Fotodiode
Spektralbereich 0,82 - 0,93 µm
Einstellzeit t90 ≤ 2 ms (T > 750 °C)
Messunsicherheit 0,3 % vom Messwert [°C] zzgl. 3,0 K
Reproduzierbarkeit 1 K
Temperaturkoeffizient 0,07 %/K
Auflösung Stromausgang 0,1 K + 0,005 % der eingestellten Messspanne
Auflösung Schnittstelle 0,1 K
Auflösung Anzeige 1 K

Elektrische Parameter

Analogausgang 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde ≤ 500 Ω
Schaltausgang 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testeingang 10 - 34 V DC (nach IEC 61131-2)
Schnittstelle IO-Link V1.1.3
Spannungsversorgung 18 - 32 V DC
Stromaufnahme ≤ 50 mA bei 24 V DC

Ausstattung

Display 4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige 3 x LED
Bedienelemente 3 Taster

Allgemeine Parameter

Anschluss M12 Schraubverbindung 5-polig (A codiert)
Umgebungstemperatur 0 - 65 °C
Lagertemperatur -20 - +80 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)
Abmessung Ø 30 x 210 mm (ohne Stecker)
Gehäusematerial Edelstahl V2A (1.4305)
Schutzart IP 65 nach DIN 40050
Gewicht ca. 0,4 kg

Einstellbare Parameter

Parameter Analogausgang 0/4 - 20 mA
Skalierung des Analogausganges
Emissionsgrad per Schnellverstellung
Transsmissionsgrad der Schutzscheibe
Dämpfungszeitkonstante
Haltezeit des Maximalwertspeichers
Betriebsart, Quelle und Schaltpunkt, Ein- und Ausschaltverzögerung der Schaltkontakte
Temperaturkorrektur bei prozessspezifischen Einflüssen durch Stützstellen (X/Y - Paare)
Vitalitätsindikator
Serviceparameter
Reset auf Werkseinstellung
Tastensperre
Anzeige der Temperatur oder run im Display
Temperatureinheit °C/°F
Simulation der Temperatur

Funktionen

Übertemperatur Signal Signalanzeige ab einer Innentemperatur > 75 °C
Servicefunktion Simulation eines Messwertes
Diagnosefunktion Anzeige bei Verpolung, Überlast und falscher Versorgungsspannung
Verpolungsschutz für Spannungsversorgung, Analogausgang und Schaltausgang

Lieferumfang

Lieferumfang Infrarot-Thermometer CellaTemp PK
Bedienungsanleitung (kurz)
2 Befestigungsmuttern

Pyrometer CellaWafer PK 35

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer CellaWafer PK 35

Downloads

Prospekt CellaTemp PK PKF PKL
de
Prospekt Flyer IO-Link
de
Anleitung CellaTemp PKx IO-Link
de
Kurzanleitung CellaTemp PKxx IO-Link
de
Konformitätserklärung Konformitätserklärung PKxy
de
UKCA Declaration of Conformity PKxy
de
EAC Deklaration PK-PA-PT
de

Pyrometer CellaWafer PK 35

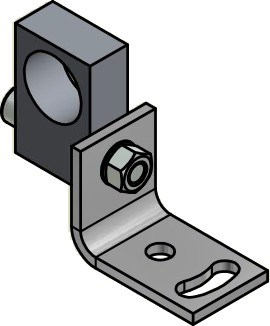

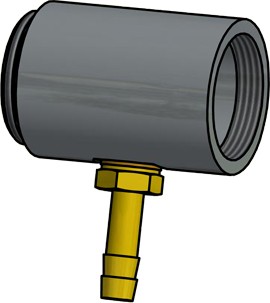

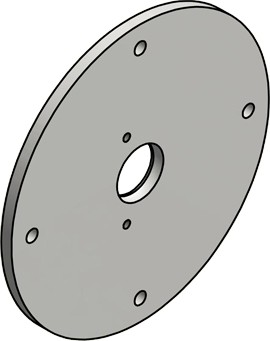

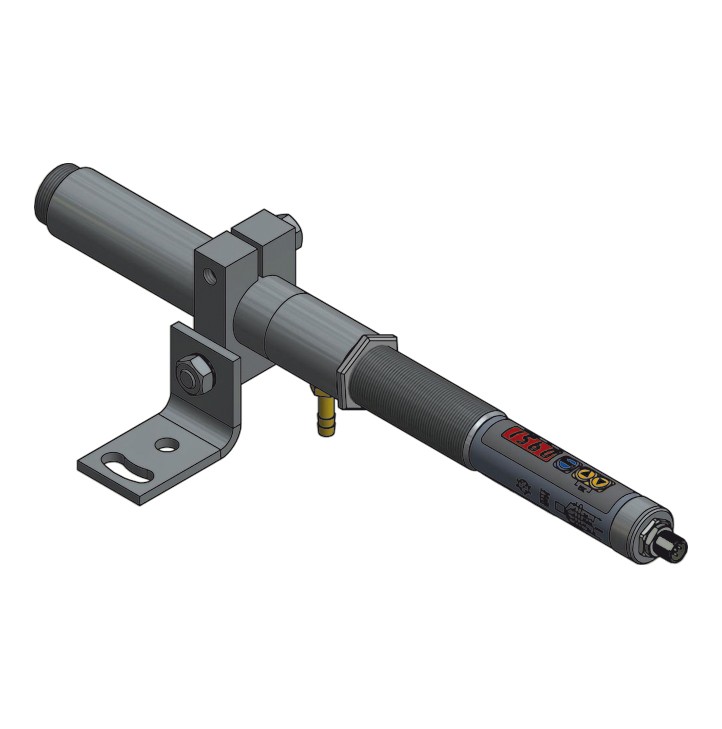

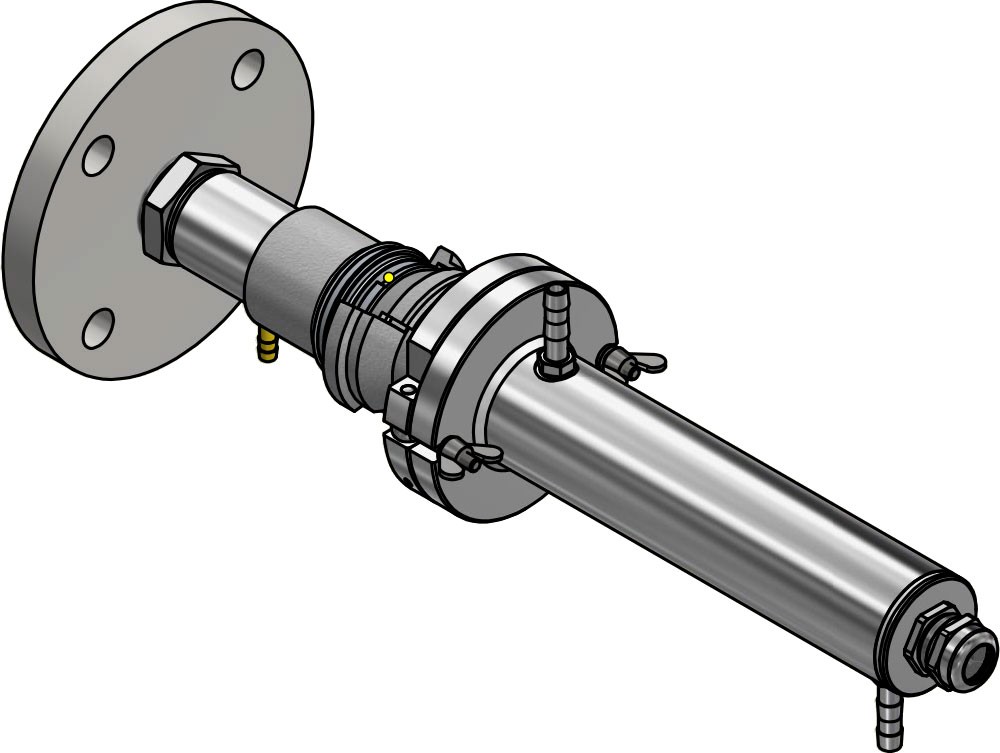

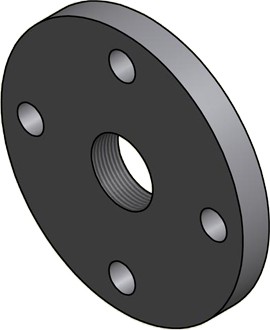

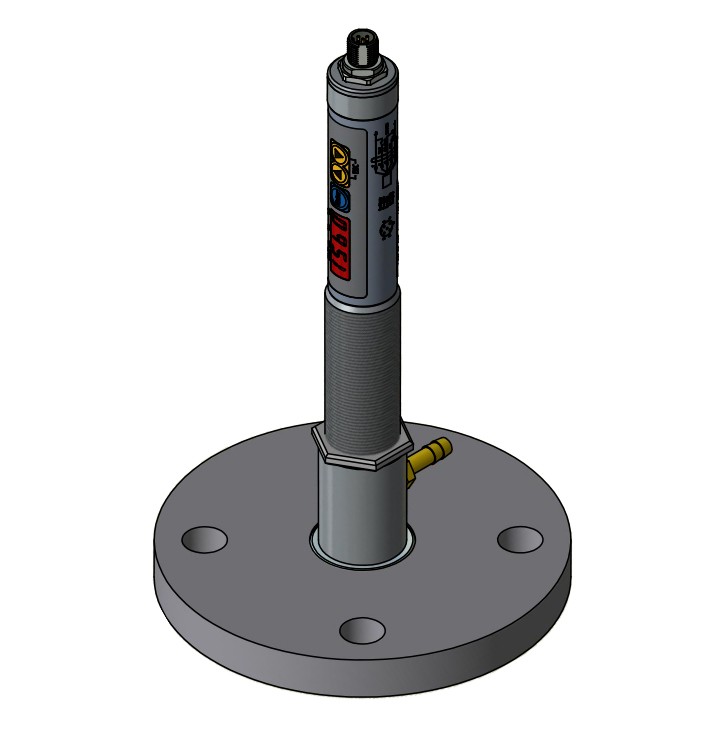

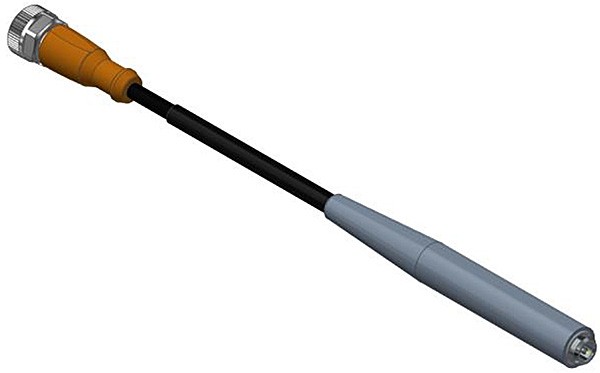

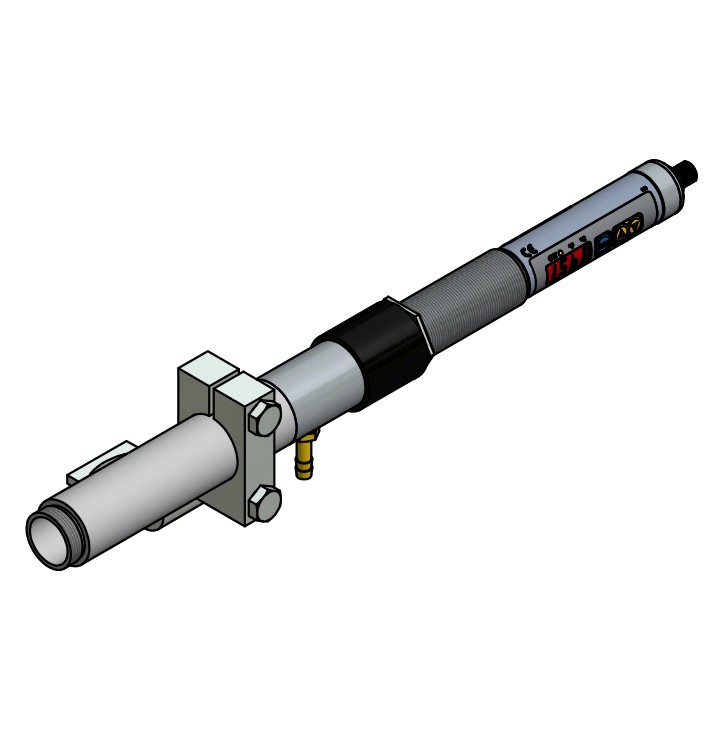

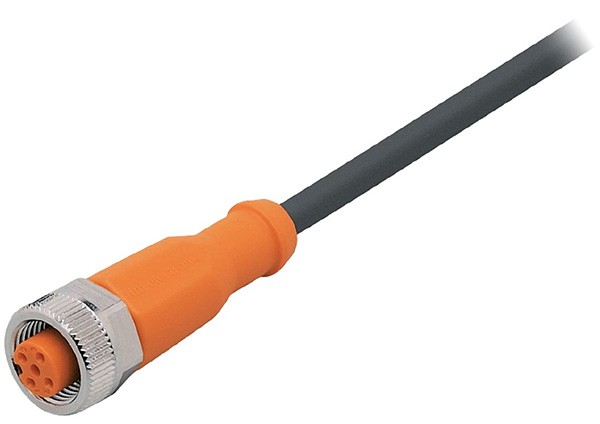

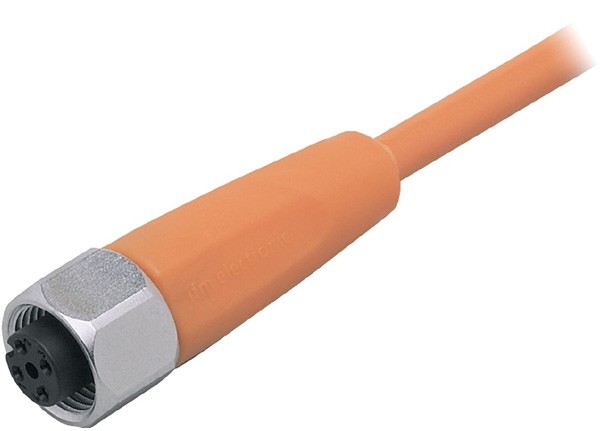

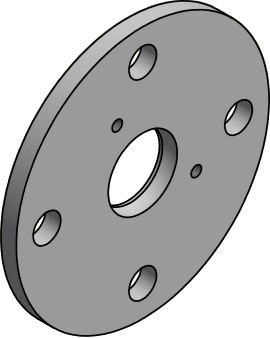

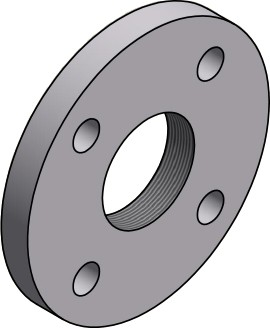

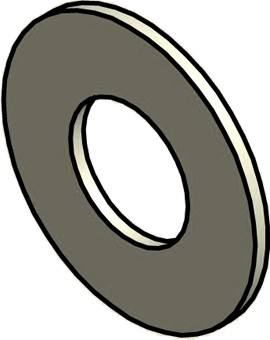

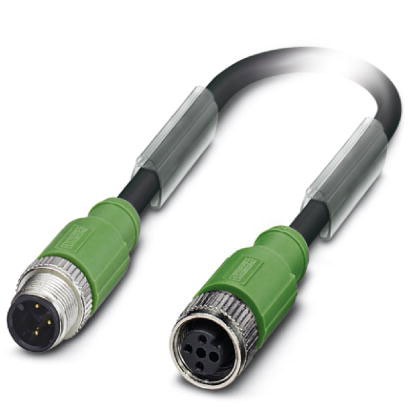

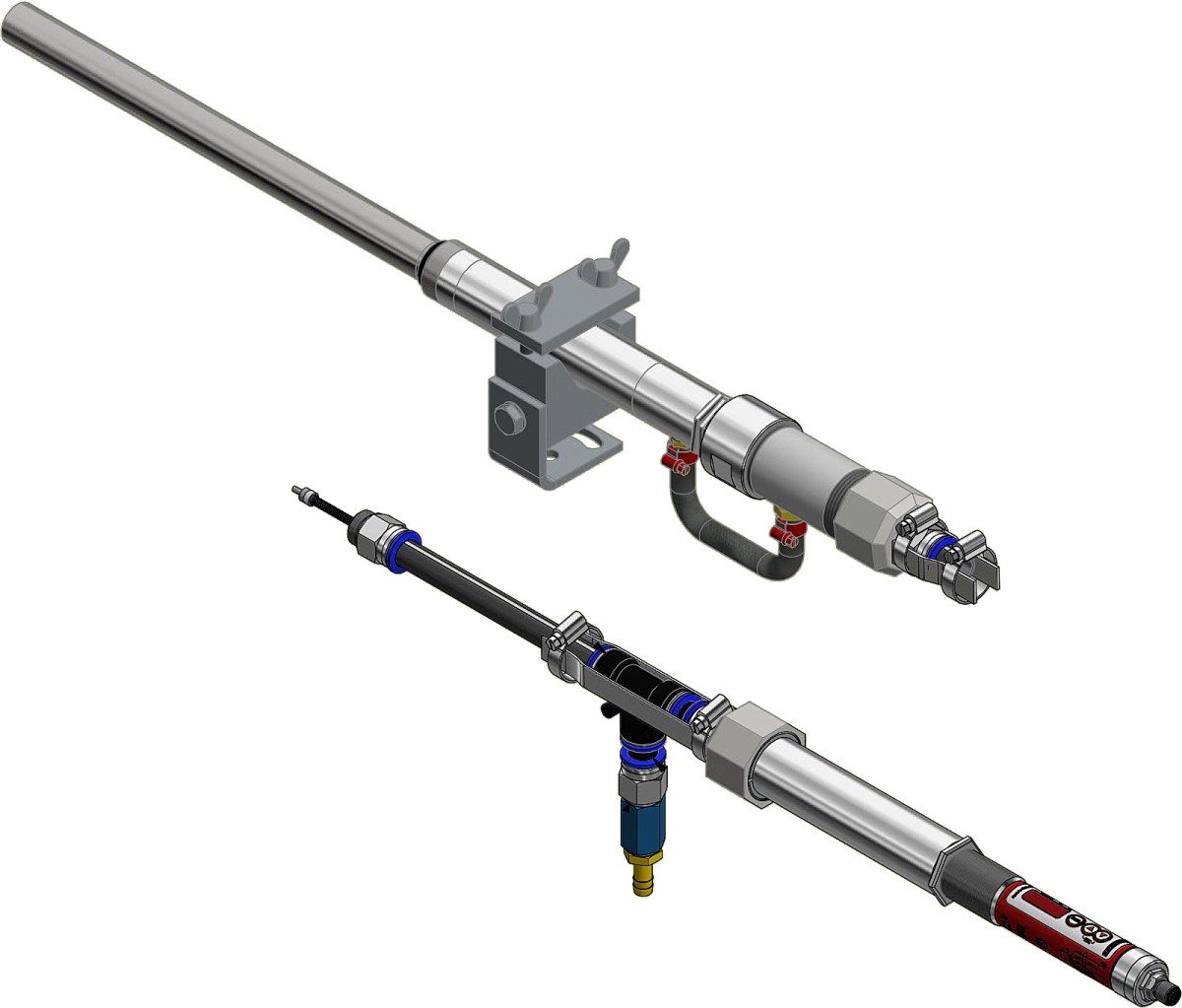

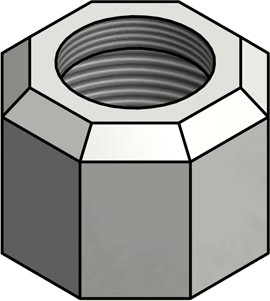

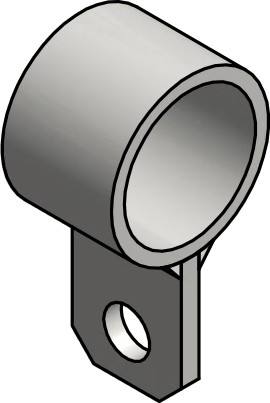

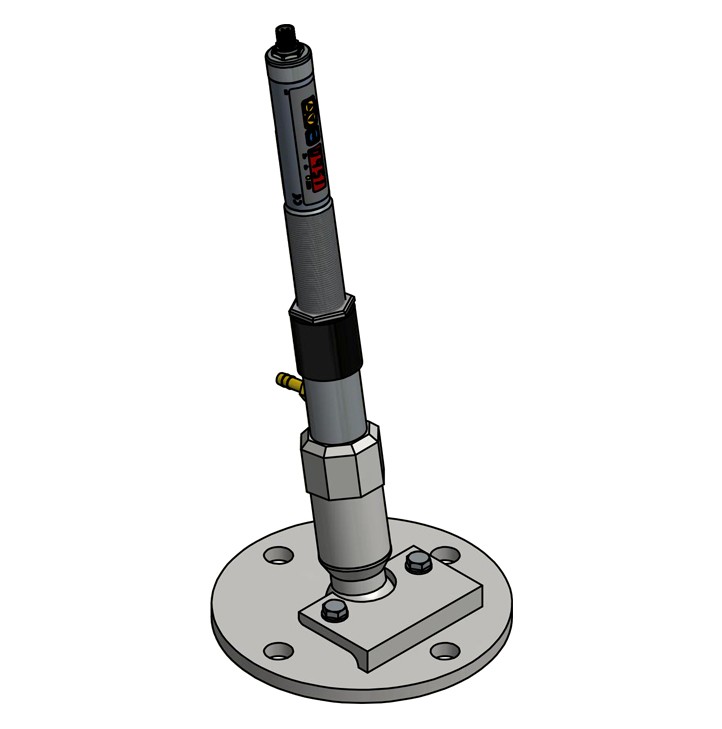

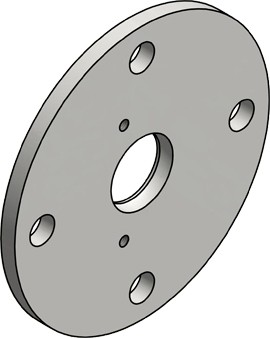

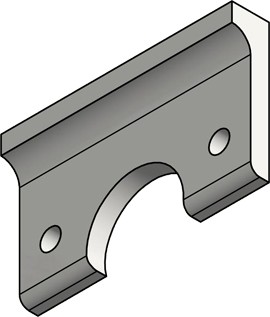

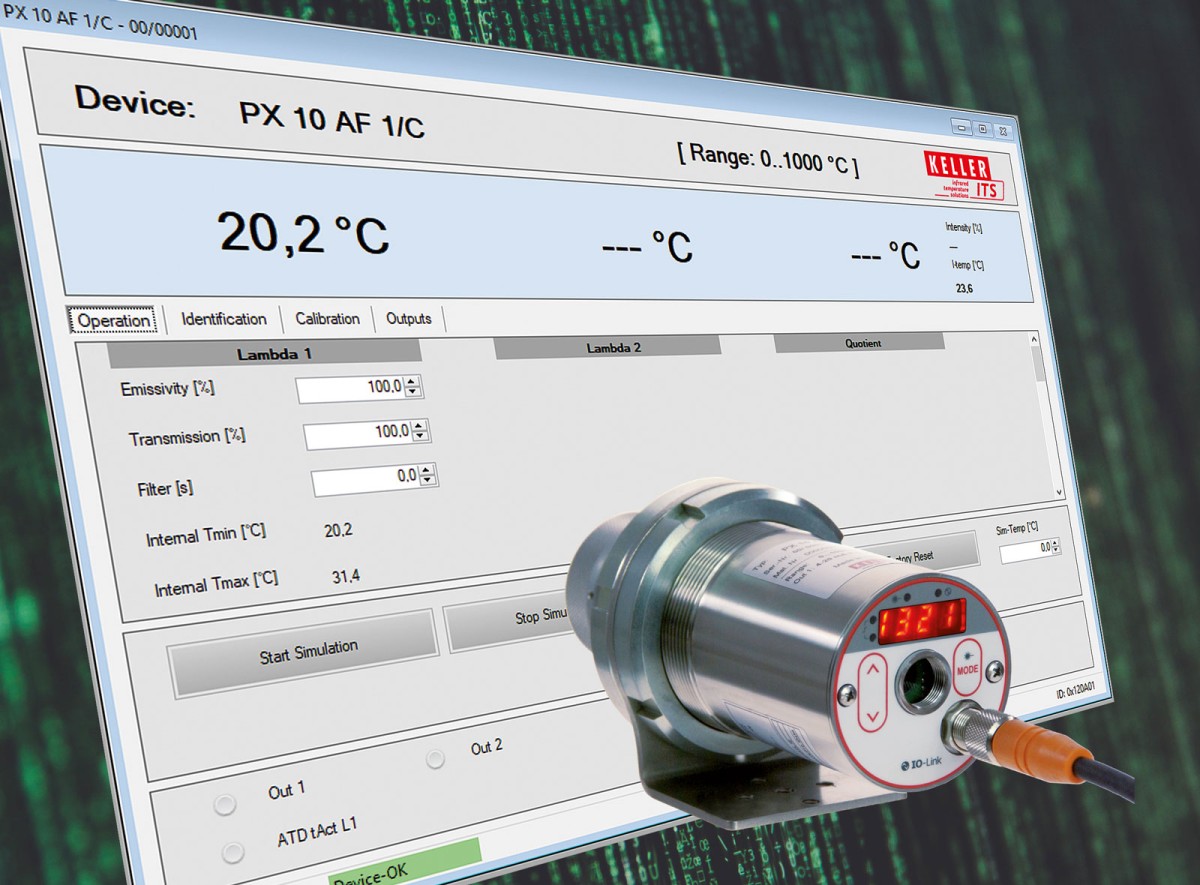

Zubehör

Pyrometer CellaWafer PK 35

IO-Link IODD

Typ Datei Dateigröße
IODD PK35BF1_20240116.zip 2220 KB Download

Pyrometer CellaWafer PK 35

IO-Link Herstellererklärung

Typ Datei Dateigröße
MC PK 35 AF 1_202404_en.pdf 70 KB Download

Pyrometer CellaWafer PK 35

Messfeld-Kalkulator

Pyrometer
  • PK 35 BF 1 (0,3 m)
PK 35 BF 1 (0,3 m)
Länge der Grafik
mm
Messabstand (mm)0244872961201441681922162402642887,00 mm
MessabstandMessfelddurchmesser
0,00 mm21,40 mm
12,00 mm20,82 mm
24,00 mm20,25 mm
36,00 mm19,67 mm
48,00 mm19,10 mm
60,00 mm18,52 mm
72,00 mm17,94 mm
84,00 mm17,37 mm
96,00 mm16,79 mm
108,00 mm16,22 mm
120,00 mm15,64 mm
132,00 mm15,06 mm
144,00 mm14,49 mm
156,00 mm13,91 mm
168,00 mm13,34 mm
180,00 mm12,76 mm
192,00 mm12,18 mm
204,00 mm11,61 mm
216,00 mm11,03 mm
228,00 mm10,46 mm
240,00 mm9,88 mm
252,00 mm9,30 mm
264,00 mm8,73 mm
276,00 mm8,15 mm
288,00 mm7,58 mm
300,00 mm7,00 mm
