Pyrometer CellaTemp PX 61

Artikelbeschreibung

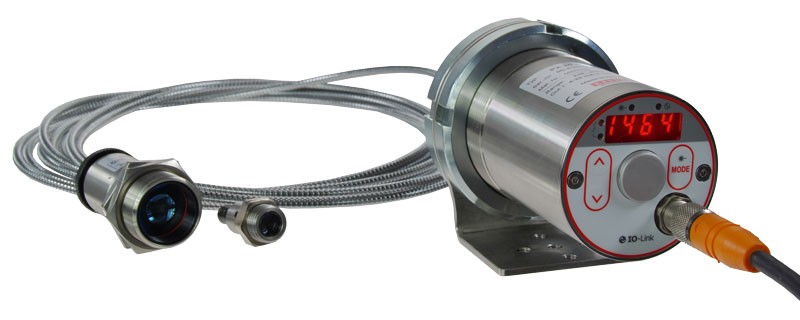

Das CellaTemp® PX 61 ist ein digitales Quotienten Pyrometer mit Lichtleiter zur Messung von Temperaturen im Bereich 375 bis 1200 °C. Das Quotienten Pyrometer ist mit einem getrennten optischen Messkopf und einem Lichtleiter ausgestattet. Lichtleiter und Messkopf sind unempfindlich gegen Störungen durch elektromagnetische Strahlung und können in Umgebungstemperaturen bis 250 °C ohne Kühlung eingesetzt werden. Gerade bei beengten Platzverhältnissen hat die Variante mit getrennten optischen Messkopf Vorteile.

Besondere Merkmale:
  • Messbereich 375 bis 1200 °C
  • Fokussierbare Wechseloptiken zur exakten Einstellung der Messentfernung
  • Breitbandentspiegelte Präzisionsoptiken
  • Kurze Messwellenlängen
  • LED-Anzeige aus großer Entfernung ablesbar
  • Teststromausgang für Diagnosefunktion
  • Serienmäßig: Analogausgang und USB/RS 485-Schnittstelle
  • Messkopf und LWL-Kabel bis 250 °C hitzebeständig
Pyrometer CellaTemp PX 61
Eigenschaften
Ausführung
Messbereich
375 - 1200 °C
Fokusabstand
0,12 m - ∞
Laser-Pilotlicht
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen
Mehr Informationen zu IO-Link:

Ausführung CellaTemp PX 61 AF 21
Messbereich 375 - 1200 °C
Fokusabstand 0,12 m - ∞
Form des Messfeldes rund
Distanzverhältnis 40 : 1
Messkopf PA 41.05
Messprinzip quotient
Visiereinrichtung Laser-Pilotlicht

Technische Daten Downloads Messfeld-Kalkulator Zubehör Emissionsgrad-Kalkulator Applikationsanfrage IO-Link IODD IO-Link Herstellererklärung

Pyrometer CellaTemp PX 61

Technische Daten

Messtechnische Parameter

Messbereich 375 - 1200 °C
Sensor Doppel-Fotodiode
Spektralbereich 1,5 / 1,9 µm
Einstellzeit t98 Messbereich 375 - 1200 °C:
≤ 20 ms (T > xxx °C)
Messunsicherheit 1,5 % vom Messwert [°C]
Reproduzierbarkeit 3 K
Temperaturkoeffizient 0,05 %/K
Auflösung Stromausgang 0,2 K + 0,03 % der eingestellten Messspanne
Auflösung Schnittstelle 0,1 K
Auflösung Anzeige 1 K

Optische Varianten

Messköpfe PA 41.05 (M16): Fokussierung 0,12 m - ∞

Elektrische Parameter

Analogausgang 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde ≤ 500 Ω
Schaltausgang 2 x Open Collector 24 V DC, ≤ 150 mA
Schnittstelle IO-Link
Spannungsversorgung 24 V DC +10 % / -20 %
Stromaufnahme ≤ 175 mA bei 24 V DC

Ausstattung

Visiereinrichtung Laserpilotlicht
Display 4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige 4 x LED
Bedienelemente 3 Taster

Allgemeine Parameter

Anschluss M12 Schraubverbindung 5-polig
Umgebungstemperatur Elektronik: 0 - 65 °C
Messkopf: 250 °C
Lagertemperatur -20 - +80 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)
Abmessung Elektronik: Ø 65 mm x 187 mm
Messkopf: abhängig vom Typ
Gehäusematerial Edelstahl V2A (1.4305)
Schutzart IP 65 nach DIN 40050
Gewicht ca. 0,9 kg

Einstellbare Parameter

Parameter Analogausgang 0/4 - 20 mA
Skalierung des Analogausganges
Glättungsfilter
Speicherbetriebsart
Haltezeit des Speichers
Emissionsgrad
Transmissionsgrad
Grenzwerte und Betriebsart der Alarmkontakte
Parameter der ATD-Funktion
Simulation von Strom und Temperatur
Temperatureinheit °C/°F
Messkanal Quotient, Spektral 1 und Spektral 2
Schwellwert der Verschmutzungsüberwachung

Funktionen

Übertemperatur Signal Signalanzeige ab einer Innentemperatur > 75 °C
Servicefunktion Simulation eines Messwertes oder eines Stromsignals

Lieferumfang

Lieferumfang Pyrometer CellaTemp PX
Anschlusskabel VK 02/L AF 1 (5 m)
Messkopf
Bedienungsanleitung (kurz)
* Der Lichtwellenleiter ist gesondert zu bestellen.

Pyrometer CellaTemp PX 61

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer CellaTemp PX 61

Downloads

Prospekt CellaTemp PX
de
Prospekt Flyer IO-Link
de
Anleitung CellaTemp PX 41
de
Kurzanleitung CellaTemp PX 4x 5x 6x
de
Konformitätserklärung Konformitätserklärung PXxx
de
UKCA Declaration of Conformity PXxx
de
EAC Deklaration PX
de

Pyrometer CellaTemp PX 61

Zubehör

Pyrometer CellaTemp PX 61

IO-Link IODD

Typ Datei Dateigröße
IODD PX61AF11-21-22_20241107.zip 1306 KB Download

Pyrometer CellaTemp PX 61

IO-Link Herstellererklärung

Typ Datei Dateigröße
MC PX 61 AF 11 21 22_20241126_en.pdf 124 KB Download

Pyrometer CellaTemp PX 61

Messfeld-Kalkulator

Pyrometer
  • PX 61 AF 21 (0,12 m - ∞)
PX 61 AF 21 (0,12 m - ∞)
Fokusabstand
mm
Länge der Grafik
mm
Messabstand (mm)04.89.614.419.22428.833.638.443.24852.857.662.467.27276.881.686.491.296100.8105.6110.4115.21203,00 mm
MessabstandMessfelddurchmesser
0,00 mm9,20 mm
4,80 mm8,95 mm
9,60 mm8,70 mm
14,40 mm8,46 mm
19,20 mm8,21 mm
24,00 mm7,96 mm
28,80 mm7,71 mm
33,60 mm7,46 mm
38,40 mm7,22 mm
43,20 mm6,97 mm
48,00 mm6,72 mm
52,80 mm6,47 mm
57,60 mm6,22 mm
62,40 mm5,98 mm
67,20 mm5,73 mm
72,00 mm5,48 mm
76,80 mm5,23 mm
81,60 mm4,98 mm
86,40 mm4,74 mm
91,20 mm4,49 mm
96,00 mm4,24 mm
100,80 mm3,99 mm
105,60 mm3,74 mm
110,40 mm3,50 mm
115,20 mm3,25 mm
120,00 mm3,00 mm
