Pyrometer CellaTemp PA 43

Artikelbeskrivning

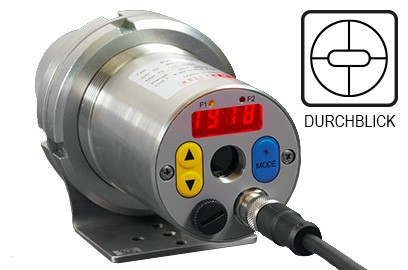

Panoramapyrometern® CellaTemp® PA 43 har en ny optisk konstruktion utan rörliga delar och har ett rektangulärt mätfält. På grund av kvotmätningsmetoden behöver mätfältet inte vara helt upplyst av det varma objektet. Därför kan t.ex. tråden röra sig fritt inom mätfältet. Pyrometern levererar dock permanent ett tillförlitligt mätvärde på millisekunder. Mätfältsmarkeringen i siktet genom objektivet eller på monitorn i kontrollrummet för enheter med videokamera visar det rektangulära mätfältets exakta läge och storlek.

Specialfunktioner:
  • Mätområde 600 till 3000 °C
  • Fokuserbar optik med rektangulärt mätfält
  • Bredbandig antireflektiv precisionsoptik
  • Korta mätvåglängder
  • LED-display kan avläsas på långt avstånd
  • Testströmutgång för diagnostisk funktion
  • Standard : analog utgång och USB/RS 485-gränssnitt

Pyrometer CellaTemp PA 43
Properties
utförande
Mätområde
600 - 1400 °C
Fokusavstånd
0,086-0,115 m
Inspektionsfönster
Ditt val påverkar andra inställningar
Du kan begära denna artikel från oss

utförande CellaTemp PA 43 AF 1
utförande CellaTemp PA 43 AF 2
utförande CellaTemp PA 43 AF 3
utförande CellaTemp PA 43 AF 4
utförande CellaTemp PA 43 AF 5
utförande CellaTemp PA 43 AF 6
utförande CellaTemp PA 43 AF 7
utförande CellaTemp PA 43 AF 8
utförande CellaTemp PA 43 AF 9
utförande CellaTemp PA 43 AF 10
utförande CellaTemp PA 43 AF 11
utförande CellaTemp PA 43 AF 12
utförande CellaTemp PA 43 AF 13
utförande CellaTemp PA 43 AF 14
utförande CellaTemp PA 43 AF 15
utförande CellaTemp PA 43 AF 17
utförande CellaTemp PA 43 AF 18
utförande CellaTemp PA 43 AF 20
utförande CellaTemp PA 43 AF 21
utförande CellaTemp PA 43 AF 22
utförande CellaTemp PA 43 AF 23
Mätområde 650 - 1700 °C
Mätområde 650 - 1700 °C
Mätområde 650 - 1700 °C
Mätområde 750 - 2400 °C
Mätområde 750 - 2400 °C
Mätområde 750 - 2400 °C
Mätområde 850 - 3000 °C
Mätområde 850 - 3000 °C
Mätområde 850 - 3000 °C
Mätområde 650 - 1700 °C
Mätområde 750 - 2400 °C
Mätområde 850 - 3000 °C
Mätområde 650 - 1700 °C
Mätområde 750 - 2400 °C
Mätområde 850 - 3000 °C
Mätområde 750 - 2400 °C
Mätområde 850 - 3000 °C
Mätområde 600 - 1400 °C
Mätområde 650 - 1700 °C
Mätområde 750 - 2400 °C
Mätområde 850 - 3000 °C
Fokusavstånd 0,4 m - ∞
Fokusavstånd 0,2 - 0,4 m
Fokusavstånd 1,2 m - ∞
Fokusavstånd 0,4 m - ∞
Fokusavstånd 0,2 - 0,4 m
Fokusavstånd 1,2 m - ∞
Fokusavstånd 0,4 m - ∞
Fokusavstånd 0,2 - 0,4 m
Fokusavstånd 1,2 m - ∞
Fokusavstånd 0,2 m - ∞
Fokusavstånd 0,2 m - ∞
Fokusavstånd 0,2 m - ∞
Fokusavstånd 0,3 m - ∞
Fokusavstånd 0,3 m - ∞
Fokusavstånd 0,3 m - ∞
Fokusavstånd 0,086-0,115 m
Fokusavstånd 0,086-0,115 m
Fokusavstånd 0,3 m - ∞
Fokusavstånd 0,6 m - ∞
Fokusavstånd 0,6 m - ∞
Fokusavstånd 0,6 m - ∞
form på mätområdet rund
Distansförhållande 45:1 / 230:1
Distansförhållande 40:1 / 215:1
Distansförhållande 75:1 / 371:1
Distansförhållande 50:1 / 350:1
Distansförhållande 45:1 / 330:1
Distansförhållande 85:1 / 580:1
Distansförhållande 50:1 / 350:1
Distansförhållande 45:1 / 330:1
Distansförhållande 85:1 / 580:1
Distansförhållande 10:1 / 55:1
Distansförhållande 11:1 / 85:1
Distansförhållande 11:1 / 85:1
Distansförhållande 30:1 / 150:1
Distansförhållande 34:1 / 230:1
Distansförhållande 34:1 / 230:1
Distansförhållande 0,89-1,57x0,22-0,29 mm
Distansförhållande 0,89-1,57x0,22-0,29 mm
Distansförhållande 30:1 / 150:1
Distansförhållande 95:1 / 500:1
Distansförhållande 105:1 / 730:1
Distansförhållande 105:1 / 730:1
objektiv PZ 20.01
objektiv PZ 20.03
objektiv PZ 20.06
objektiv PZ 20.01
objektiv PZ 20.03
objektiv PZ 20.06
objektiv PZ 20.01
objektiv PZ 20.03
objektiv PZ 20.06
objektiv PZ 20.05
objektiv PZ 20.05
objektiv PZ 20.05
objektiv PZ 20.08
objektiv PZ 20.08
objektiv PZ 20.08
objektiv PA 40.01
objektiv PA 40.01
objektiv PZ 20.08
objektiv PA 20.06
objektiv PA 20.06
objektiv PA 20.06
mätprincip två-färgs
Siktanordning Inspektionsfönster
Siktanordning Laser pilotljus
Siktanordning videokamera

tekniska data Nedladdningar Mätfältsräknare tillbehör Emissivitetsberäkning Skicka förfrågan

Pyrometer CellaTemp PA 43

tekniska data

Mätparametrar

Mätområde 600 - 3000 ° C i flera segment
Sensor Dubbel fotodiod
Spektralt intervall 0,95 / 1,05 um
Svarstid t98 Mätområde 600 - 1400 ° C och 650 - 1700 ° C:
≤ 10 ms (T> 750 ° C)

Mätområde 750 - 2400 ° C:
≤ 10 ms (T> 950 ° C)

Mätområde 850 - 3000 ° C:
≤ 10 ms (T> 1050 ° C)
Mätosäkerhet 1,5% av mätvärdet [° C]
repeterbarhet 3 K
Temperaturkoefficient 0,05% / K
Upplösning för strömutgång 0,2 K + 0,03% av det valda området
Upplösning för gränssnitt 0,1 K
Upplösning för display 1 K

Optiska varianter

Lins F50 PZ 20.08: fokusering 0,3 m - ∞ alle Messbereiche:
Standardlins PZ 20.01: fokusering 0,4 m - ∞
Närbildslins PZ 20.03: fokusering 0,2 m - 0,4 m
Vidvinkelobjektiv PZ 20.05: fokusering 0,2 m - ∞
Teleobjektiv I PZ 20.06: fokusering 1,2 m - ∞
Teleobjektiv II PA 20.06: fokusering 0,6 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

dessutom för mätområde 750 - 2400 ° C och 850 - 3000 ° C:
Makrolins PA 40,01: fokusering 0,086 m - 0,115 m

Elektriska parametrar

Analog utgång 0 (4) - 20 mA linjär, valbar, skalbar
Motstånd ≤ 500 Ω
Analog ingång 0 - 10 V
utgångskoppling 2 x Open Collector 24 V DC, ≤ 30 mA
utgångskoppling 2 x till 24 V
Gränssnitt USB
Gränssnitt RS485
Strömförsörjning 24 V DC +10% / -20%
Strömförbrukning ≤ 175 mA bei 24 V DC

Kamera

Videoutgång Komposit PAL, 1 Vpp, 75 Ω

Funktioner

Siktanordning Inspektionsfönster
Siktanordning Laser pilotljus
Siktanordning Kamera
Display 4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning 2 x LED
Kontrollelement 3 knappar

Allmänna parametrar

Anslutning M12 skruvanslutning 8-polig
Omgivningstemperatur 0 - 65 °C
Förvaringstemperatur -20 - +80 °C
Tillåten luftfuktighet 95% r.H. max. (Icke-kondenserande)
Dimensioner Ø 65 mm x 220 mm (max 277 mm)
Kapslingsmaterial Rostfritt stål V2A (1.4305)
skyddsklass IP 65 enligt till DIN 40050
Vikt ungefär. 0,9 kg

Justerbara parametrar

parametrar Mätområde
Mätområde och skalning för analoga in- och utsignaler
Utjämningsfilter
Driftläge för minne
Lagringstid för minne
Emissivitet
transmissionsgrad
Kompensation för bakgrundsstrålning
Gränser och driftläge för larmkontakter
Parametrar för ATD-funktionen (optinal)
Lineariseringsfunktion
Statusvisning för lysdioderna
Simulering av ström och temperatur
Temperaturenhet ° C / ° F
Mätmetod tvåfärgad, enfärgad 1 och enfärgad 2
Tröskelnivån för föroreningsövervakningen

dessutom för modell med kamera:
TBC-funktion
vitbalans

funktioner

Övertemperatur signal om den inre temperaturen överstiger 80 ° C visar den analoga utgången ett värde> 20,5 mA
Servicefunktion Simulering av ett uppmätt värde eller en strömsignal
ATD- (automatisk temperaturdetektion) -funktion Automatisk temperaturdetektering vid diskontinuerliga processer

Leveransomfattning

Leveransomfattning Pyrometer CellaTemp PA
Anslutningskabel VK 02 / A (5 m)
Videokabel VK 02 / F (5 m) för modell med inbyggd kamera
USB-kabel VK 11 / D (1,8 m)
Programvara CellaView
Manual (kort)

programvara

programvara CellaView

Pyrometer CellaTemp PA 43

Emissivitetsberäkning

Rätt emissivitet som ska ställas in på pyrometern beräknas utifrån det uppmätta värdet som visas på pyrometern, den verkliga temperaturen på mätobjektet, den inställda emissiviteten på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Det uppmätta värdet som beräknats av pyrometern visas från den verkliga objekttemperaturen, mätobjektets emissivitet, emissiviteten inställd på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
Emissionsförhållande ska ställas in
Omgivningstemperatur
objektets temperatur
pyrometerns mätvärde
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
pyrometerns mätvärde
Omgivningstemperatur
objektets temperatur
Emissionsförhållande ska ställas in

Pyrometer CellaTemp PA 43

Nedladdningar

broschyr CellaTemp PA
sv
broschyr Supplementary lenses
sv
broschyr CellaView
sv
manual CellaTemp PA 4x5x6x
sv
Snabbguide CellaTemp PA4x 5x 6x
sv
tillverkardeklaration Declaration från Conformity PAxx
sv
UKCA Declaration från Conformity PAxx
sv
EAC Deklaration PK-PA-PT
sv

Pyrometer CellaTemp PA 43

tillbehör

Pyrometer CellaTemp PA 43

IO-Link IODD

Pyrometer CellaTemp PA 43

IO-Link Tillverkardeklaration

Pyrometer CellaTemp PA 43

Mätfältsräknare

Pyrometer
  • PA 43 AF 1 (0,4 m - ∞)
  • PA 43 AF 10 (0,2 m - ∞)
  • PA 43 AF 11 (0,2 m - ∞)
  • PA 43 AF 12 (0,2 m - ∞)
  • PA 43 AF 13 (0,3 m - ∞)
  • PA 43 AF 14 (0,3 m - ∞)
  • PA 43 AF 15 (0,3 m - ∞)
  • PA 43 AF 17 (0,086 - 0,115 m)
  • PA 43 AF 18 (0,086 - 0,115 m)
  • PA 43 AF 2 (0,2 - 0,4 m)
  • PA 43 AF 20 (0,3 m - ∞)
  • PA 43 AF 21 (0,6 m - ∞)
  • PA 43 AF 22 (0,6 m - ∞)
  • PA 43 AF 23 (0,6 m - ∞)
  • PA 43 AF 3 (1,2 m - ∞)
  • PA 43 AF 4 (0,4 m - ∞)
  • PA 43 AF 5 (0,2 - 0,4 m)
  • PA 43 AF 6 (1,2 m - ∞)
  • PA 43 AF 7 (0,4 m - ∞)
  • PA 43 AF 8 (0,2 - 0,4 m)
  • PA 43 AF 9 (1,2 m - ∞)
PA 43 AF 1 (0,4 m - ∞)
Skyddslins
  • ingen
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
ingen
Fokusavstånd
mm
grafens längd
mm
mätavstånd (mm)03264961281601922242562883203523848.89 x 1.74 mm
mätavståndMeasuring field widthMeasuring field height
0.00 mm19.00 mm19.00 mm
16.00 mm18.60 mm18.31 mm
32.00 mm18.19 mm17.62 mm
48.00 mm17.79 mm16.93 mm
64.00 mm17.38 mm16.24 mm
80.00 mm16.98 mm15.55 mm
96.00 mm16.57 mm14.86 mm
112.00 mm16.17 mm14.17 mm
128.00 mm15.76 mm13.48 mm
144.00 mm15.36 mm12.79 mm
160.00 mm14.96 mm12.10 mm
176.00 mm14.55 mm11.41 mm
192.00 mm14.15 mm10.71 mm
208.00 mm13.74 mm10.02 mm
224.00 mm13.34 mm9.33 mm
240.00 mm12.93 mm8.64 mm
256.00 mm12.53 mm7.95 mm
272.00 mm12.12 mm7.26 mm
288.00 mm11.72 mm6.57 mm
304.00 mm11.32 mm5.88 mm
320.00 mm10.91 mm5.19 mm
336.00 mm10.51 mm4.50 mm
352.00 mm10.10 mm3.81 mm
368.00 mm9.70 mm3.12 mm
384.00 mm9.29 mm2.43 mm
400.00 mm8.89 mm1.74 mm
