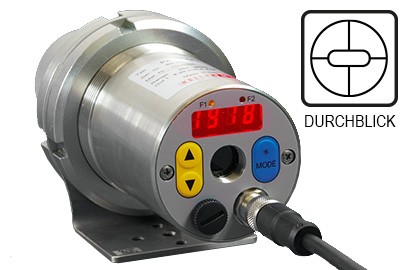

Pyromètre CellaTemp PA 43

Description de l'article

Le pyromètre panoramique® CellaTemp® PA 43, réalisé avec une nouvelle structure optique et sans pièces mobiles, possède un champ de mesure rectangulaire. En raison de la méthode de mesure bichromatique, le champ de mesure ne doit pas être entièrement éclairé par l'objet chaud. C'est pourquoi, par exemple, le fil peut se déplacer à volonté à l'intérieur du champ de mesure. Néanmoins, le pyromètre fournit en permanence une valeur de mesure fiable en quelques millisecondes. Le marquage du champ de mesure dans le système de visée optique ou sur l'écran du poste de contrôle pour les appareils équipés d'une caméra vidéo indique la position et la taille exactes du champ de mesure rectangulaire.

Caractéristiques particulières:
  • Plage de mesure de 600 à 3 000 °C
  • lentille focalisable avec champ de mesure rectangulaire
  • lentilles de précision avec miroir à large bande
  • courtes longueurs d'onde de mesure
  • affichage LED lisible à grande distance
  • sortie de courant de test pour fonction de diagnostic
  • en série : sortie analogique et interface USB/RS 485

Pyromètre CellaTemp PA 43
Caractéristiques
Version
Plage de mesure
600 - 1400 °C
Distance focale
0,086-0,115 m
Visée optique
Votre choix influencera d'autres réglages.
Vous pouvez nous demander cet article

Version CellaTemp PA 43 AF 1
Version CellaTemp PA 43 AF 2
Version CellaTemp PA 43 AF 3
Version CellaTemp PA 43 AF 4
Version CellaTemp PA 43 AF 5
Version CellaTemp PA 43 AF 6
Version CellaTemp PA 43 AF 7
Version CellaTemp PA 43 AF 8
Version CellaTemp PA 43 AF 9
Version CellaTemp PA 43 AF 10
Version CellaTemp PA 43 AF 11
Version CellaTemp PA 43 AF 12
Version CellaTemp PA 43 AF 13
Version CellaTemp PA 43 AF 14
Version CellaTemp PA 43 AF 15
Version CellaTemp PA 43 AF 17
Version CellaTemp PA 43 AF 18
Version CellaTemp PA 43 AF 20
Version CellaTemp PA 43 AF 21
Version CellaTemp PA 43 AF 22
Version CellaTemp PA 43 AF 23
Plage de mesure 650 - 1700 °C
Plage de mesure 650 - 1700 °C
Plage de mesure 650 - 1700 °C
Plage de mesure 750 - 2400 °C
Plage de mesure 750 - 2400 °C
Plage de mesure 750 - 2400 °C
Plage de mesure 850 - 3000 °C
Plage de mesure 850 - 3000 °C
Plage de mesure 850 - 3000 °C
Plage de mesure 650 - 1700 °C
Plage de mesure 750 - 2400 °C
Plage de mesure 850 - 3000 °C
Plage de mesure 650 - 1700 °C
Plage de mesure 750 - 2400 °C
Plage de mesure 850 - 3000 °C
Plage de mesure 750 - 2400 °C
Plage de mesure 850 - 3000 °C
Plage de mesure 600 - 1400 °C
Plage de mesure 650 - 1700 °C
Plage de mesure 750 - 2400 °C
Plage de mesure 850 - 3000 °C
Distance focale 0,4 m - ∞
Distance focale 0,2 - 0,4 m
Distance focale 1,2 m - ∞
Distance focale 0,4 m - ∞
Distance focale 0,2 - 0,4 m
Distance focale 1,2 m - ∞
Distance focale 0,4 m - ∞
Distance focale 0,2 - 0,4 m
Distance focale 1,2 m - ∞
Distance focale 0,2 m - ∞
Distance focale 0,2 m - ∞
Distance focale 0,2 m - ∞
Distance focale 0,3 m - ∞
Distance focale 0,3 m - ∞
Distance focale 0,3 m - ∞
Distance focale 0,086-0,115 m
Distance focale 0,086-0,115 m
Distance focale 0,3 m - ∞
Distance focale 0,6 m - ∞
Distance focale 0,6 m - ∞
Distance focale 0,6 m - ∞
Forme de la cible rond
Rapport optique 45:1 / 230:1
Rapport optique 40:1 / 215:1
Rapport optique 75:1 / 371:1
Rapport optique 50:1 / 350:1
Rapport optique 45:1 / 330:1
Rapport optique 85:1 / 580:1
Rapport optique 50:1 / 350:1
Rapport optique 45:1 / 330:1
Rapport optique 85:1 / 580:1
Rapport optique 10:1 / 55:1
Rapport optique 11:1 / 85:1
Rapport optique 11:1 / 85:1
Rapport optique 30:1 / 150:1
Rapport optique 34:1 / 230:1
Rapport optique 34:1 / 230:1
Rapport optique 0,89-1,57x0,22-0,29 mm
Rapport optique 0,89-1,57x0,22-0,29 mm
Rapport optique 30:1 / 150:1
Rapport optique 95:1 / 500:1
Rapport optique 105:1 / 730:1
Rapport optique 105:1 / 730:1
Objectif PZ 20.01
Objectif PZ 20.03
Objectif PZ 20.06
Objectif PZ 20.01
Objectif PZ 20.03
Objectif PZ 20.06
Objectif PZ 20.01
Objectif PZ 20.03
Objectif PZ 20.06
Objectif PZ 20.05
Objectif PZ 20.05
Objectif PZ 20.05
Objectif PZ 20.08
Objectif PZ 20.08
Objectif PZ 20.08
Objectif PA 40.01
Objectif PA 40.01
Objectif PZ 20.08
Objectif PA 20.06
Objectif PA 20.06
Objectif PA 20.06
Principe de mesure bichromatique
Option de visée Visée optique
Option de visée Pointeur laser
Option de visée Caméra vidéo

Données techniques Téléchargements Calculatrice taille de cible Calculatrice d'émissivité Demande d’application

Pyromètre CellaTemp PA 43

Données techniques

Pyromètre CellaTemp PA 43

Calculatrice d'émissivité

En tenant compte de la température affichée sur le pyromètre, de la température réelle, de l’émissivité actuelle et de la température interne du pyromètre (nécessaire pour certains modèles), nous calculons la nouvelle émissivité à utiliser pour que le pyromètre affiche la température réelle
En fonction de la température réelle de l’émissivité de l’objet, de l’émissivité utilisé par le pyromètre de l’objet et de la température interne du pyromètre (nécessaire pour certains modèles), la valeur calculée par le pyromètre est affichée.
Pyromètre
Quotient
  • Mode bichromatique
  • Monochromatique 1
  • Monochromatique 2
Valeur d’émissivité initiale
Rapport d'émissivité à définir
Température ambiante
Température de l'objet
Valeur mesurée par le pyromètre
Pyromètre
Quotient
  • Mode bichromatique
  • Monochromatique 1
  • Monochromatique 2
Valeur d’émissivité initiale
Valeur mesurée par le pyromètre
Température ambiante
Température de l'objet
Rapport d'émissivité à définir

Pyromètre CellaTemp PA 43

Téléchargements

Brochure CellaTemp PA
fr
Brochure Supplementary lenses
fr
Brochure CellaView
fr
Manuel PA4x 5x 6x
fr
Guide rapide CellaTemp PA4x 5x 6x
fr
Déclaration de conformité Déclaration de conformité PAxx
fr
UKCA Declaration of Conformity PAxx
fr
EAC Deklaration PK-PA-PT
fr

Pyromètre CellaTemp PA 43

Accessoires

Wir haben leider kein passendes Zubehör gefunden.

Pyromètre CellaTemp PA 43

IO-Link IODD

Pyromètre CellaTemp PA 43

IO-Link Déclaration du fabricant

Pyromètre CellaTemp PA 43

Calculatrice taille de cible

Pyromètre
  • PA 43 AF 1 (0,4 m - ∞)
  • PA 43 AF 10 (0,2 m - ∞)
  • PA 43 AF 11 (0,2 m - ∞)
  • PA 43 AF 12 (0,2 m - ∞)
  • PA 43 AF 13 (0,3 m - ∞)
  • PA 43 AF 14 (0,3 m - ∞)
  • PA 43 AF 15 (0,3 m - ∞)
  • PA 43 AF 17 (0,086 - 0,115 m)
  • PA 43 AF 18 (0,086 - 0,115 m)
  • PA 43 AF 2 (0,2 - 0,4 m)
  • PA 43 AF 20 (0,3 m - ∞)
  • PA 43 AF 21 (0,6 m - ∞)
  • PA 43 AF 22 (0,6 m - ∞)
  • PA 43 AF 23 (0,6 m - ∞)
  • PA 43 AF 3 (1,2 m - ∞)
  • PA 43 AF 4 (0,4 m - ∞)
  • PA 43 AF 5 (0,2 - 0,4 m)
  • PA 43 AF 6 (1,2 m - ∞)
  • PA 43 AF 7 (0,4 m - ∞)
  • PA 43 AF 8 (0,2 - 0,4 m)
  • PA 43 AF 9 (1,2 m - ∞)
PA 43 AF 1 (0,4 m - ∞)
Lentille additionnelle
  • aucun
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
aucun
Distance focale
mm
Longueur du graphe
mm
Distance de mesure (mm)03264961281601922242562883203523848.89 x 1.74 mm
Distance de mesureMeasuring field widthMeasuring field height
0.00 mm19.00 mm19.00 mm
16.00 mm18.60 mm18.31 mm
32.00 mm18.19 mm17.62 mm
48.00 mm17.79 mm16.93 mm
64.00 mm17.38 mm16.24 mm
80.00 mm16.98 mm15.55 mm
96.00 mm16.57 mm14.86 mm
112.00 mm16.17 mm14.17 mm
128.00 mm15.76 mm13.48 mm
144.00 mm15.36 mm12.79 mm
160.00 mm14.96 mm12.10 mm
176.00 mm14.55 mm11.41 mm
192.00 mm14.15 mm10.71 mm
208.00 mm13.74 mm10.02 mm
224.00 mm13.34 mm9.33 mm
240.00 mm12.93 mm8.64 mm
256.00 mm12.53 mm7.95 mm
272.00 mm12.12 mm7.26 mm
288.00 mm11.72 mm6.57 mm
304.00 mm11.32 mm5.88 mm
320.00 mm10.91 mm5.19 mm
336.00 mm10.51 mm4.50 mm
352.00 mm10.10 mm3.81 mm
368.00 mm9.70 mm3.12 mm
384.00 mm9.29 mm2.43 mm
400.00 mm8.89 mm1.74 mm
