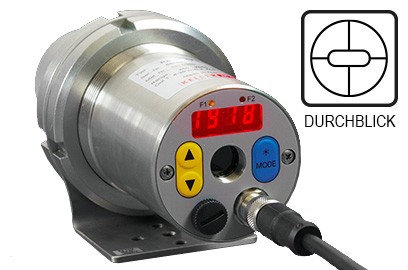

Pirometre CellaTemp PA 43

Makale açıklaması

Yeni bir optik tasarımla ve hareketli parçalar olmadan gerçekleştirilen panorama pirometre® CellaTemp® PA 43, dikdörtgen bir ölçüm alanına sahiptir. Bölüm ölçüm yöntemi sayesinde, ölçüm alanının sıcak nesne tarafından tamamen aydınlatılması gerekmez. Bu nedenle, örneğin tel ölçüm alanı içinde serbestçe hareket edebilir. Bununla birlikte, pirometre milisaniyeler içinde kalıcı olarak güvenilir bir ölçüm değeri sağlar. Mercekli görüşte veya video kameralı cihazlar için kontrol odasındaki monitörde ölçüm alanı işareti, dikdörtgen ölçüm alanının tam konumunu ve boyutunu gösterir.

Özel özellikler:
  • Ölçüm aralığı 600 ila 3000 °C
  • Dikdörtgen ölçüm alanına sahip odaklanabilir optikler
  • Geniş bant yansıma önleyici kaplamalı hassas optikler
  • Kısa ölçüm dalga boyları
  • LED ekran uzak mesafeden okunabilir
  • Teşhis fonksiyonu için test akımı çıkışı
  • Standart: analog çıkış ve USB/RS 485 arayüzü

Pirometre CellaTemp PA 43
Properties
uygulamak
Ölçüm aralığı
600 - 1400 °C
Odak uzaklığı
0,086-0,115 m
İçten bakış
Seçiminiz diğer ayarları etkileyecektir
Bu makaleyi bizden talep edebilirsiniz

uygulamak CellaTemp PA 43 AF 1
uygulamak CellaTemp PA 43 AF 2
uygulamak CellaTemp PA 43 AF 3
uygulamak CellaTemp PA 43 AF 4
uygulamak CellaTemp PA 43 AF 5
uygulamak CellaTemp PA 43 AF 6
uygulamak CellaTemp PA 43 AF 7
uygulamak CellaTemp PA 43 AF 8
uygulamak CellaTemp PA 43 AF 9
uygulamak CellaTemp PA 43 AF 10
uygulamak CellaTemp PA 43 AF 11
uygulamak CellaTemp PA 43 AF 12
uygulamak CellaTemp PA 43 AF 13
uygulamak CellaTemp PA 43 AF 14
uygulamak CellaTemp PA 43 AF 15
uygulamak CellaTemp PA 43 AF 17
uygulamak CellaTemp PA 43 AF 18
uygulamak CellaTemp PA 43 AF 20
uygulamak CellaTemp PA 43 AF 21
uygulamak CellaTemp PA 43 AF 22
uygulamak CellaTemp PA 43 AF 23
Ölçüm aralığı 650 - 1700 °C
Ölçüm aralığı 650 - 1700 °C
Ölçüm aralığı 650 - 1700 °C
Ölçüm aralığı 750 - 2400 °C
Ölçüm aralığı 750 - 2400 °C
Ölçüm aralığı 750 - 2400 °C
Ölçüm aralığı 850 - 3000 °C
Ölçüm aralığı 850 - 3000 °C
Ölçüm aralığı 850 - 3000 °C
Ölçüm aralığı 650 - 1700 °C
Ölçüm aralığı 750 - 2400 °C
Ölçüm aralığı 850 - 3000 °C
Ölçüm aralığı 650 - 1700 °C
Ölçüm aralığı 750 - 2400 °C
Ölçüm aralığı 850 - 3000 °C
Ölçüm aralığı 750 - 2400 °C
Ölçüm aralığı 850 - 3000 °C
Ölçüm aralığı 600 - 1400 °C
Ölçüm aralığı 650 - 1700 °C
Ölçüm aralığı 750 - 2400 °C
Ölçüm aralığı 850 - 3000 °C
Odak uzaklığı 0,4 m - ∞
Odak uzaklığı 0,2 - 0,4 m
Odak uzaklığı 1,2 m - ∞
Odak uzaklığı 0,4 m - ∞
Odak uzaklığı 0,2 - 0,4 m
Odak uzaklığı 1,2 m - ∞
Odak uzaklığı 0,4 m - ∞
Odak uzaklığı 0,2 - 0,4 m
Odak uzaklığı 1,2 m - ∞
Odak uzaklığı 0,2 m - ∞
Odak uzaklığı 0,2 m - ∞
Odak uzaklığı 0,2 m - ∞
Odak uzaklığı 0,3 m - ∞
Odak uzaklığı 0,3 m - ∞
Odak uzaklığı 0,3 m - ∞
Odak uzaklığı 0,086-0,115 m
Odak uzaklığı 0,086-0,115 m
Odak uzaklığı 0,3 m - ∞
Odak uzaklığı 0,6 m - ∞
Odak uzaklığı 0,6 m - ∞
Odak uzaklığı 0,6 m - ∞
ölçüm alanının şekli etrafında
Mesafe oranı 45:1 / 230:1
Mesafe oranı 40:1 / 215:1
Mesafe oranı 75:1 / 371:1
Mesafe oranı 50:1 / 350:1
Mesafe oranı 45:1 / 330:1
Mesafe oranı 85:1 / 580:1
Mesafe oranı 50:1 / 350:1
Mesafe oranı 45:1 / 330:1
Mesafe oranı 85:1 / 580:1
Mesafe oranı 10:1 / 55:1
Mesafe oranı 11:1 / 85:1
Mesafe oranı 11:1 / 85:1
Mesafe oranı 30:1 / 150:1
Mesafe oranı 34:1 / 230:1
Mesafe oranı 34:1 / 230:1
Mesafe oranı 0,89-1,57x0,22-0,29 mm
Mesafe oranı 0,89-1,57x0,22-0,29 mm
Mesafe oranı 30:1 / 150:1
Mesafe oranı 95:1 / 500:1
Mesafe oranı 105:1 / 730:1
Mesafe oranı 105:1 / 730:1
lens PZ 20.01
lens PZ 20.03
lens PZ 20.06
lens PZ 20.01
lens PZ 20.03
lens PZ 20.06
lens PZ 20.01
lens PZ 20.03
lens PZ 20.06
lens PZ 20.05
lens PZ 20.05
lens PZ 20.05
lens PZ 20.08
lens PZ 20.08
lens PZ 20.08
lens PA 40.01
lens PA 40.01
lens PZ 20.08
lens PA 20.06
lens PA 20.06
lens PA 20.06
ölçüm prensibi iki-renk
Nişan alma cihazı İçten bakış
Nişan alma cihazı Lazer pilot ışığı
Nişan alma cihazı video kamera

Teknik özellikler İndirilenler Ölçüm alanı hesaplayıcısı aksesuarlar Emisivite Hesaplayıcı başvuru talebi

Pirometre CellaTemp PA 43

Teknik özellikler

Metrolojik parametreler

Ölçüm aralığı Alt aralıklarda 600 - 3000 °C
Sensör Çift fotodiyot
Spektral aralık 0,95 / 1,05 µm
Ayar süresi t98 Messbereich 600 - 1400 °C ve 650 - 1700 °C:
≤ 10 ms (T> 750 ° C)

Messbereich 750 - 2400 °C:
≤ 10 ms (T> 950 ° C)

Messbereich 850 - 3000 °C:
≤ 10 ms (T> 1050 ° C)
Ölçüm belirsizliği okumanın %1,5'i [°C]
Tekrarlanabilirlik 3 K
Sıcaklık katsayısı %0.05/K
Çözünürlük Akım çıkışı 0,2 K + ayarlanan ölçüm aralığının %0,03'ü
Çözünürlük Arayüzü 0.1K
Çözünürlük Ekranı 1k

Optik varyantlar

Lensler alle Messbereiche:
Standart lens PZ 20.01: Odaklama 0,4 m - ∞
Yakın çekim lens PZ 20.03: 0,2 m - 0,4 m odaklama
Geniş açılı lens PZ 20.05: odaklama 0,2 m - ∞
Telefoto lens I PZ 20.06: odaklama 1,2 m - ∞
Telefoto lens II PA 20.06: Odaklama 0,6 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

ayrıca 750 - 2400 °C ve 850 - 3000 °C ölçüm aralığı için:
Makro lens PA 40.01: Odaklama 0,086 m - 0,115 m

Elektriksel parametreler

Analog çıkış 0(4) - 20 mA lineer, değiştirilebilir, ölçeklenebilir
Yük ≤ 500Ω
Analog giriş 0 - 10V
Anahtarlama çıkışı 2 x açık kolektör 24 V DC, ≤ 30 mA
Anahtarlama girişi 2 x 24 V'a göre
Arayüz USB
Arayüz RS485
Güç kaynağı 24 V DC +%10 / -%20
Güç tüketimi 24VDC'de ≤ 175mA

Video kamera

Video çıkışı Kompozit PAL, 1 Vpp, 75 Ω

Özellikler

Nişan alma cihazı Şeffaf vizör
Nişan alma cihazı Lazer pilot ışığı
Nişan alma cihazı Video kamera
Ekran 4 x 7 segment LED kırmızı, basamak yüksekliği 8 mm
Durum göstergesi 2 x LED
İşletim elemanları 3 basmalı düğme

Genel parametreler

Bağlantı M12 vidalı bağlantı 8 kutuplu
Ortam sıcaklığı 0 - 65 °C
Depolama sıcaklığı -20 - +80 °C
İzin verilen nem 95 % r.h. maks. (yoğuşmasız)
Boyut Ø 65 mm x 220 mm (maks. 277 mm)
Gövde malzemesi Paslanmaz çelik V2A (1.4305)
Koruma sınıfı DIN 40050'ye göre IP 65
Ağırlık yaklaşık 0,9 kg

Ayarlanabilir parametreler

Parametre Ölçüm aralığı
Ölçülen değişken ve analog giriş ve çıkışların ölçeklendirilmesi
Yumuşatma filtresi
Depolama modu
Hafızanın tutma süresi
Emisivite
Geçirgenlik
Arka plan radyasyon telafisi
Alarm kontaklarının sınır değerleri ve çalışma modu
ATD işlevinin parametreleri (isteğe bağlı)
Doğrusallaştırma fonksiyonu
LED'lerin durum göstergesi
Akım ve sıcaklık simülasyonu
Sıcaklık birimi °C/°F
Kanal bölümü, spektral 1 ve spektral 2 ölçümü
Kirlilik izleme eşik değeri

ek olarak kameralı pirometre için:
TBC işlevi
Beyaz dengesi

Fonksiyonlar

Aşırı sıcaklık sinyali Dahili sıcaklık > 80 °C olduğunda analog çıkış > 20,5 mA değerine geçer.
Hizmet fonksiyonu Ölçülen bir değerin veya bir akım sinyalinin simülasyonu
ATD (Otomatik Sıcaklık Algılama) fonksiyonu Süreksiz prosesler için otomatik sıcaklık algılama

Teslimat kapsamı

Teslimat kapsamı Pirometre CellaTemp PA
Bağlantı kablosu VK 02/A (5 m)
Kameralı versiyon için video kablosu VK 02/F (5 m)
USB kablosu VK 11/D (1,8 m)
Yazılım CellaView
Kullanım kılavuzu (kısa)

Yazılım

Yazılım CellaView

Pirometre CellaTemp PA 43

Emisivite Hesaplayıcı

Pirometrede ayarlanacak doğru emisyon, pirometrede görüntülenen ölçülen değerden, gerçek nesne sıcaklığından, pirometrede önceden ayarlanmış emisyon değerinden ve ortam sıcaklığından (bazı tipler için gereklidir) hesaplanır.
Pirometre tarafından hesaplanan ölçülen değer, gerçek nesne sıcaklığından, ölçülen nesnenin emisyonundan, pirometrede ayarlanan emisyondan ve ortam sıcaklığından (bazı tipler için gereklidir) görüntülenir.
Pirometre
Quotient
  • bölüm
  • spektral 1
  • spektral 2
ön ayarlı emisyon
Ayarlanacak emisyon oranı
Ortam sıcaklığı
nesne sıcaklığı
pirometre okuma
Pirometre
Quotient
  • bölüm
  • spektral 1
  • spektral 2
ön ayarlı emisyon
pirometre okuma
Ortam sıcaklığı
nesne sıcaklığı
Ayarlanacak emisyon oranı

Pirometre CellaTemp PA 43

İndirilenler

broşür CellaTemp PA
tr
broşür Supplementary lenses
tr
broşür CellaView
tr
Talimatlar CellaTemp PA 4x5x6x
tr
hızlı başlangıç ​​Kılavuzu CellaTemp PA4x 5x 6x
tr
Uygunluk beyanı Declaration itibaren Conformity PAxx
tr
UKCA Declaration itibaren Conformity PAxx
tr
EAC Deklaration PK-PA-PT
tr

Pirometre CellaTemp PA 43

aksesuarlar

Pirometre CellaTemp PA 43

IO-Link IODD

Pirometre CellaTemp PA 43

IO-Link Üretici Beyanı

Pirometre CellaTemp PA 43

Ölçüm alanı hesaplayıcısı

Pirometre
  • PA 43 AF 1 (0,4 m - ∞)
  • PA 43 AF 10 (0,2 m - ∞)
  • PA 43 AF 11 (0,2 m - ∞)
  • PA 43 AF 12 (0,2 m - ∞)
  • PA 43 AF 13 (0,3 m - ∞)
  • PA 43 AF 14 (0,3 m - ∞)
  • PA 43 AF 15 (0,3 m - ∞)
  • PA 43 AF 17 (0,086 - 0,115 m)
  • PA 43 AF 18 (0,086 - 0,115 m)
  • PA 43 AF 2 (0,2 - 0,4 m)
  • PA 43 AF 20 (0,3 m - ∞)
  • PA 43 AF 21 (0,6 m - ∞)
  • PA 43 AF 22 (0,6 m - ∞)
  • PA 43 AF 23 (0,6 m - ∞)
  • PA 43 AF 3 (1,2 m - ∞)
  • PA 43 AF 4 (0,4 m - ∞)
  • PA 43 AF 5 (0,2 - 0,4 m)
  • PA 43 AF 6 (1,2 m - ∞)
  • PA 43 AF 7 (0,4 m - ∞)
  • PA 43 AF 8 (0,2 - 0,4 m)
  • PA 43 AF 9 (1,2 m - ∞)
PA 43 AF 1 (0,4 m - ∞)
yakın çekim lensi
  • Yok
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
Yok
Odak uzaklığı
mm
grafiğin uzunluğu
mm
ölçüm mesafesi (mm)03264961281601922242562883203523848.89 x 1.74 mm
ölçüm mesafesiMeasuring field widthMeasuring field height
0.00 mm19.00 mm19.00 mm
16.00 mm18.60 mm18.31 mm
32.00 mm18.19 mm17.62 mm
48.00 mm17.79 mm16.93 mm
64.00 mm17.38 mm16.24 mm
80.00 mm16.98 mm15.55 mm
96.00 mm16.57 mm14.86 mm
112.00 mm16.17 mm14.17 mm
128.00 mm15.76 mm13.48 mm
144.00 mm15.36 mm12.79 mm
160.00 mm14.96 mm12.10 mm
176.00 mm14.55 mm11.41 mm
192.00 mm14.15 mm10.71 mm
208.00 mm13.74 mm10.02 mm
224.00 mm13.34 mm9.33 mm
240.00 mm12.93 mm8.64 mm
256.00 mm12.53 mm7.95 mm
272.00 mm12.12 mm7.26 mm
288.00 mm11.72 mm6.57 mm
304.00 mm11.32 mm5.88 mm
320.00 mm10.91 mm5.19 mm
336.00 mm10.51 mm4.50 mm
352.00 mm10.10 mm3.81 mm
368.00 mm9.70 mm3.12 mm
384.00 mm9.29 mm2.43 mm
400.00 mm8.89 mm1.74 mm
