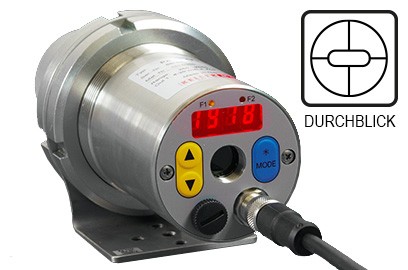

测温仪 CellaTemp PA 43
文章描述
全景式测温仪® CellaTemp® PA 43，采用全新的光学设计，没有移动部件，有一个矩形的测量区域。由于采用了商数测量法，测量场不需要被热物完全照亮。因此，例如电线可以在测量区域内自由移动。尽管如此，高温计仍能在几毫秒内永久地提供可靠的测量值。在透镜瞄准器中的测量区域标记，或者在控制室的监视器上，对于带有摄像机的设备，显示矩形测量区域的确切位置和尺寸。
专题报道:
测量范围 600 至 3000 °C
具有矩形测量场的可聚焦光学器件
宽带抗反射精密光学器件
测量波长短
LED 显示屏可远距离读取
用于诊断功能的测试电流输出
标准：模拟输出和USB/RS 485接口
测温仪 CellaTemp PA 43
财产
版本
测温范围
600 - 1400 °C
600 - 1400 °C
650 - 1700 °C
750 - 2400 °C
850 - 3000 °C
焦点距离
0,086-0,115 m
0,086-0,115 m
0,2 - 0,4 m
0,2 m - ∞
0,3 m - ∞
0,4 m - ∞
0,6 m - ∞
1,2 m - ∞
瞄准器
目镜瞄准
目镜瞄准
激光引导光
摄像机
您的选择将影响其他设置
版本
AF 1
AF 2
AF 3
AF 4
AF 5
AF 6
AF 7
AF 8
AF 9
AF 10
AF 11
AF 12
AF 13
AF 14
AF 15
AF 17
AF 18
AF 20
AF 21
AF 22
AF 23
瞄准器
目镜瞄准
激光引导光
摄像机
你可以向我们索取这篇文章
数量:
Request article
版本
CellaTemp PA 43 AF 1
版本
CellaTemp PA 43 AF 2
版本
CellaTemp PA 43 AF 3
版本
CellaTemp PA 43 AF 4
版本
CellaTemp PA 43 AF 5
版本
CellaTemp PA 43 AF 6
版本
CellaTemp PA 43 AF 7
版本
CellaTemp PA 43 AF 8
版本
CellaTemp PA 43 AF 9
版本
CellaTemp PA 43 AF 10
版本
CellaTemp PA 43 AF 11
版本
CellaTemp PA 43 AF 12
版本
CellaTemp PA 43 AF 13
版本
CellaTemp PA 43 AF 14
版本
CellaTemp PA 43 AF 15
版本
CellaTemp PA 43 AF 17
版本
CellaTemp PA 43 AF 18
版本
CellaTemp PA 43 AF 20
版本
CellaTemp PA 43 AF 21
版本
CellaTemp PA 43 AF 22
版本
CellaTemp PA 43 AF 23
测温范围
650 - 1700 °C
测温范围
650 - 1700 °C
测温范围
650 - 1700 °C
测温范围
750 - 2400 °C
测温范围
750 - 2400 °C
测温范围
750 - 2400 °C
测温范围
850 - 3000 °C
测温范围
850 - 3000 °C
测温范围
850 - 3000 °C
测温范围
650 - 1700 °C
测温范围
750 - 2400 °C
测温范围
850 - 3000 °C
测温范围
650 - 1700 °C
测温范围
750 - 2400 °C
测温范围
850 - 3000 °C
测温范围
750 - 2400 °C
测温范围
850 - 3000 °C
测温范围
600 - 1400 °C
测温范围
650 - 1700 °C
测温范围
750 - 2400 °C
测温范围
850 - 3000 °C
焦点距离
0,4 m - ∞
焦点距离
0,2 - 0,4 m
焦点距离
1,2 m - ∞
焦点距离
0,4 m - ∞
焦点距离
0,2 - 0,4 m
焦点距离
1,2 m - ∞
焦点距离
0,4 m - ∞
焦点距离
0,2 - 0,4 m
焦点距离
1,2 m - ∞
焦点距离
0,2 m - ∞
焦点距离
0,2 m - ∞
焦点距离
0,2 m - ∞
焦点距离
0,3 m - ∞
焦点距离
0,3 m - ∞
焦点距离
0,3 m - ∞
焦点距离
0,086-0,115 m
焦点距离
0,086-0,115 m
焦点距离
0,3 m - ∞
焦点距离
0,6 m - ∞
焦点距离
0,6 m - ∞
焦点距离
0,6 m - ∞
测量区域的形状
圆形
距离系数
45:1 / 230:1
距离系数
40:1 / 215:1
距离系数
75:1 / 371:1
距离系数
50:1 / 350:1
距离系数
45:1 / 330:1
距离系数
85:1 / 580:1
距离系数
50:1 / 350:1
距离系数
45:1 / 330:1
距离系数
85:1 / 580:1
距离系数
10:1 / 55:1
距离系数
11:1 / 85:1
距离系数
11:1 / 85:1
距离系数
30:1 / 150:1
距离系数
34:1 / 230:1
距离系数
34:1 / 230:1
距离系数
0,89-1,57x0,22-0,29 mm
距离系数
0,89-1,57x0,22-0,29 mm
距离系数
30:1 / 150:1
距离系数
95:1 / 500:1
距离系数
105:1 / 730:1
距离系数
105:1 / 730:1
镜头
PZ 20.01
镜头
PZ 20.03
镜头
PZ 20.06
镜头
PZ 20.01
镜头
PZ 20.03
镜头
PZ 20.06
镜头
PZ 20.01
镜头
PZ 20.03
镜头
PZ 20.06
镜头
PZ 20.05
镜头
PZ 20.05
镜头
PZ 20.05
镜头
PZ 20.08
镜头
PZ 20.08
镜头
PZ 20.08
镜头
PA 40.01
镜头
PA 40.01
镜头
PZ 20.08
镜头
PA 20.06
镜头
PA 20.06
镜头
PA 20.06
测量原理
双色
瞄准方式
目镜瞄准
瞄准方式
激光引导光
瞄准方式
摄像机
技术参数
资料下载
测量光斑计算器
配件
发射率计算器
应用咨询
测温仪 CellaTemp PA 43
技术参数
测量参数
测温范围
600 - 3000 °C 分段
传感器
双光电二极管
光谱范围
0.95 / 1.05 µm
响应时间 t98
测温范围 600 - 1400 °C 和 650 - 1700 °C:
≤ 10 ms (T > 750 °C)
测温范围 750 - 2400 °C:
≤ 10 ms (T > 950 °C)
测温范围 850 - 3000 °C:
≤ 10 ms (T > 1050 °C)
测量误差
1.5 % 的测量值 [°C]
重复性
3 K
温度系数
0.05 %/K
分辨率电流输出
0.2 K + 设置测量区间的0.03 %
分辨率界面
0.1 K
分辨率显示
1 K
可更换镜头
镜头
alle Messbereiche:
标准镜头 PZ 20.01: 可调焦 0.4 m - ∞
近焦镜头 PZ 20.03: 可调焦 0.2 m - 0.4 m
广角镜头 PZ 20.05: 可调焦 0.2 m - ∞
长焦镜头 I PZ 20.06: 可调焦 1.2 m - ∞
长焦镜头 II PA 20.06:可调焦 0.6 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞
另外在 测温范围 750 - 2400 °C 和 850 - 3000 °C:
微距镜头 PA 40.01: 可调焦 0.086 m - 0.115 m
电气参数
模拟输出
0(4) - 20 mA 线性, 可转换, 可扩展
负载
≤ 500 Ω
模拟输入
0 - 10 V
开关量输出
2 x 集电极开路 24 V DC, ≤ 30 mA
开关量输入
2 x 24 V
接口
USB
接口
RS485
电源
24 V DC +10 % / -20 %
电流消耗
≤ 175 mA 在 24 V DC 时
视频摄像头
视频输出
综合 PAL, 1 Vpp, 75 Ω
设备
瞄准方式
目镜瞄准
瞄准方式
激光引导光
瞄准方式
视频摄像头
显示
4 x 7 段 LED 红色, 数字高度 8 mm
状态显示
2 x LED
控制参数
3 个按键
一般参数
连接
M14螺钉 8针连接
环境温度
0 - 65 °C
储存温度
-20 - +80 °C
允许的空气湿度
最大湿度 95 % (无冷凝)
尺寸
Ø 65 mm x 220 mm (最大277 mm)
外壳材料
不锈钢V2A (1.4305)
防护等级
IP 65 根据 DIN 40050
重量
大约 0.9 kg
可调参数
参数
测温范围
测量变量和模拟量输入和输出的比例
平滑滤波器
存储模式
记录保持时间
发射率
透射率
补偿背景辐射
报警触点的范围和操作模式
ATD 功能参数（可选）
线性化功能
LED的状态显示
模拟电流和温度
温度单位 °C/°F
单色1和单色2及双色通道
污染监测的阈值
另外在带摄像头的高温计:
TBC功能
白平衡
功能
超温信号
内部温度 > 80 °C 模拟输出开启 > 20.5 mA
服务功能
模拟测量值或电流信号
ATD-自动检测功能
在不连续过程中的自动温度检测
供货范围
供货范围
高温计 CellaTemp PA
连接导线 VK 02/A (5 m)
视频线 VK 02/F (5 m)在有摄像头的型号
USB-线缆 VK 11/D (1.8 m)
软件 CellaView
操作说明书（简洁版）
软件
软件
CellaView
测温仪 CellaTemp PA 43
发射率计算器
计算要设定的发射率
根据高温计上显示的测量值，真实物体温度，高温计预设的发射率和环境温度（类型所需），计算在高温计上设定的正确发射率。
计算测量值
根据真实物体温度，测量对象的发射率，在高温计上设定的发射率和环境温度（类型所需），显示由高温计计算的测量值。
测温仪
Quotient
双色模式
光谱 1
光谱 2
预设发射率
-
+
发射率比设置
-
+
环境温度
-
+
目标温度
-
+
高温计的测量值
测温仪
Quotient
双色模式
光谱 1
光谱 2
预设发射率
-
+
高温计的测量值
-
+
环境温度
-
+
目标温度
-
+
发射率比设置
测温仪 CellaTemp PA 43
