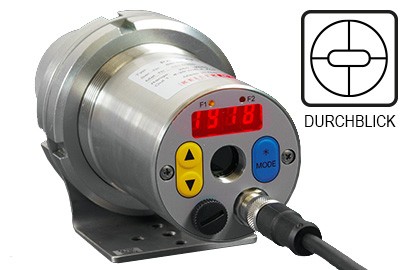

パイロメーター CellaTemp PA 43

記事の内容

パノラマパイロメーター® CellaTemp® PA 43は、新しい光学設計と可動部品なしで実現され、長方形の測定フィールドを持っています。商測定法のため、測定フィールドが高温の物体で完全に照らされる必要はない。そのため、例えばワイヤーは測定フィールド内を自由に移動することができます。それでも、パイロメーターは信頼性の高い測定値をミリ秒単位で永続的に提供します。レンズ越しに見る測定領域、またはビデオカメラ付きの装置の場合は制御室のモニターに、長方形の測定領域の正確な位置と大きさが表示されます。

特集:
  • 測定範囲 600 ～ 3000 °C
  • 長方形の測定フィールドを備えた集束可能な光学系
  • 広帯域の反射防止高精度光学系
  • 短い測定波長
  • 長距離からでも読み取り可能な LED ディスプレイ
  • 診断機能用のテスト電流出力
  • 標準: アナログ出力および USB/RS 485 インターフェース

パイロメーター CellaTemp PA 43
物件紹介
バージョン
測定範囲
600 - 1400 °C
焦点距離
0,086-0,115 m
レンズを通しての視準
選択した内容は、他の設定に影響します
この記事は弊社からリクエストできます

バージョン CellaTemp PA 43 AF 1
バージョン CellaTemp PA 43 AF 2
バージョン CellaTemp PA 43 AF 3
バージョン CellaTemp PA 43 AF 4
バージョン CellaTemp PA 43 AF 5
バージョン CellaTemp PA 43 AF 6
バージョン CellaTemp PA 43 AF 7
バージョン CellaTemp PA 43 AF 8
バージョン CellaTemp PA 43 AF 9
バージョン CellaTemp PA 43 AF 10
バージョン CellaTemp PA 43 AF 11
バージョン CellaTemp PA 43 AF 12
バージョン CellaTemp PA 43 AF 13
バージョン CellaTemp PA 43 AF 14
バージョン CellaTemp PA 43 AF 15
バージョン CellaTemp PA 43 AF 17
バージョン CellaTemp PA 43 AF 18
バージョン CellaTemp PA 43 AF 20
バージョン CellaTemp PA 43 AF 21
バージョン CellaTemp PA 43 AF 22
バージョン CellaTemp PA 43 AF 23
測定範囲 650 - 1700 °C
測定範囲 650 - 1700 °C
測定範囲 650 - 1700 °C
測定範囲 750 - 2400 °C
測定範囲 750 - 2400 °C
測定範囲 750 - 2400 °C
測定範囲 850 - 3000 °C
測定範囲 850 - 3000 °C
測定範囲 850 - 3000 °C
測定範囲 650 - 1700 °C
測定範囲 750 - 2400 °C
測定範囲 850 - 3000 °C
測定範囲 650 - 1700 °C
測定範囲 750 - 2400 °C
測定範囲 850 - 3000 °C
測定範囲 750 - 2400 °C
測定範囲 850 - 3000 °C
測定範囲 600 - 1400 °C
測定範囲 650 - 1700 °C
測定範囲 750 - 2400 °C
測定範囲 850 - 3000 °C
焦点距離 0,4 m - ∞
焦点距離 0,2 - 0,4 m
焦点距離 1,2 m - ∞
焦点距離 0,4 m - ∞
焦点距離 0,2 - 0,4 m
焦点距離 1,2 m - ∞
焦点距離 0,4 m - ∞
焦点距離 0,2 - 0,4 m
焦点距離 1,2 m - ∞
焦点距離 0,2 m - ∞
焦点距離 0,2 m - ∞
焦点距離 0,2 m - ∞
焦点距離 0,3 m - ∞
焦点距離 0,3 m - ∞
焦点距離 0,3 m - ∞
焦点距離 0,086-0,115 m
焦点距離 0,086-0,115 m
焦点距離 0,3 m - ∞
焦点距離 0,6 m - ∞
焦点距離 0,6 m - ∞
焦点距離 0,6 m - ∞
測定エリアの形状 丸
距離比率 45:1 / 230:1
距離比率 40:1 / 215:1
距離比率 75:1 / 371:1
距離比率 50:1 / 350:1
距離比率 45:1 / 330:1
距離比率 85:1 / 580:1
距離比率 50:1 / 350:1
距離比率 45:1 / 330:1
距離比率 85:1 / 580:1
距離比率 10:1 / 55:1
距離比率 11:1 / 85:1
距離比率 11:1 / 85:1
距離比率 30:1 / 150:1
距離比率 34:1 / 230:1
距離比率 34:1 / 230:1
距離比率 0,89-1,57x0,22-0,29 mm
距離比率 0,89-1,57x0,22-0,29 mm
距離比率 30:1 / 150:1
距離比率 95:1 / 500:1
距離比率 105:1 / 730:1
距離比率 105:1 / 730:1
レンズ PZ 20.01
レンズ PZ 20.03
レンズ PZ 20.06
レンズ PZ 20.01
レンズ PZ 20.03
レンズ PZ 20.06
レンズ PZ 20.01
レンズ PZ 20.03
レンズ PZ 20.06
レンズ PZ 20.05
レンズ PZ 20.05
レンズ PZ 20.05
レンズ PZ 20.08
レンズ PZ 20.08
レンズ PZ 20.08
レンズ PA 40.01
レンズ PA 40.01
レンズ PZ 20.08
レンズ PA 20.06
レンズ PA 20.06
レンズ PA 20.06
測定原理 2色
照準オプション レンズを通しての視準
照準オプション レーザーパイロットライト
照準オプション ビデオカメラ

テクニカルデータ ダウンロード 測定フィールド計算機 アクセサリー 放射率計算機 アプリケーションリクエスト

パイロメーター CellaTemp PA 43

テクニカルデータ

測定パラメーター

測定範囲 600 - 3000 °C 複数のセグメント
センサー ダブルフォトダイオード
スペクトルの範囲 0.95 / 1.05 µm
応答時間 t98 測定範囲 600 - 1400 °C and 650 - 1700 °C:
≤ 10 ms (T > 750 °C)

測定範囲 750 - 2400 °C:
≤ 10 ms (T > 950 °C)

測定範囲 850 - 3000 °C:
≤ 10 ms (T > 1050 °C)
測定不安定 1.5 % 読み取り温度 [°C]
繰り返し性 3 K
温度係数 0.05 %/K
解像度電流アウトプット 0.2 K + 0.03 % 選択された範囲
解像度インターフェイス 0.1 K
解像度ディスプレイ 1 K

オプティカルバリアント

レンズ alle Messbereiche:
標準レンズ PZ 20.01: フォーカス 0.4 m - ∞
クローズアップレンズ PZ 20.03: フォーカス 0.2 m - 0.4 m
ワイドアングルレンズ PZ 20.05: フォーカス 0.2 m - ∞
望遠レンズ I PZ 20.06: フォーカス 1.2 m - ∞
望遠レンズ II PA 20.06: フォーカス 0.6 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

測定範囲の追加 750 - 2400 °C 及び 850 - 3000 °C:
マクロレンズ PA 40.01: フォーカス 0.086 m - 0.115 m

電気パラメーター

アナログアウトプット 0(4) - 20 mA リニア、スイッチ可能、スケーラブル
抵抗 ≤ 500 Ω
アナログインプット 0 - 10 V
スイッチングアウトプット 2 x オープンコレクタ 24 V DC, ≤ 30 mA
スイッチングインプット 2 x to 24 V
インターフェイス USB
インターフェイス RS485
パワーサプライ 24 V DC +10 % / -20 %
消費電力 ≤ 175 mA bei 24 V DC

カメラ

ビデオアウトプット コンポジット PAL, 1 Vpp, 75 Ω

特徴

照準オプション レンズを通しての視準
照準オプション レーザーパイロットライト
照準オプション カメラ
デイスプレイ 4桁 LED デイスプレイ赤, デジタル高さ 8 mm
ステータスデイスプレイ 2 x LED
コントロールエレメント 3 ボタン

一般的なパラメーター

接続 M12 ネジ 8ピン接続
周辺温度 0 - 65 °C
保管温度 -20 - +80 °C
許容湿度 95 % r.H. max. (non-condensing)
寸法 Ø 65 mm x 220 mm (最大 277 mm)
ハウジング ステンレススチール V2A (1.4305)
保護クラス IP 65 acc. to DIN 40050
重さ 約 0.9 kg

調整可能なパラメーター

パラメーター 測定範囲
アナログ入出力信号の測定変数とスケール
スムーズフィルター
メモリーオペレーションモード
メモリーのホールドタイム
放射率
トランスミタンス
反射された周囲の放射の補償
リミットとアラームコンタクトのオペレーションモード
ATD機能のパラメーター(オプション)
直線化機能
LEDsステータスデイスプレイ
電流と温度のシュミレーション
温度単位 °C/°F
測定チャンネル 2色、 1色 1 及び 1色 2
汚染検査の始めレベル

カメラ付きモデルの追加:
TBC 機能
ホワイトバランス

機能

温度オーバーシグナル 内部の温度が 80 °Cを上回るなら、アナログアウトプット表示値 > 20.5 mA
サービス機能 測定値、又は、電流信号のシュミレーション
ATD-(自動温度検出) 機能 連続的プロセス中の自動温度検出

発送範囲

発送範囲 パイロメーター CellaTemp PA
接続ケーブル VK 02/A (5 m)
ビデオケーブル VK 02/F (5 m) 内蔵付きカメラ付きモデル用
USB ケーブル VK 11/D (1.8 m)
ソフトウェアCellaView
マニュアル (ショート)

ソフトウェア

ソフトウェア CellaView

パイロメーター CellaTemp PA 43

放射率計算機

パイロメーターに表示された測定値、実物の温度、パイロメーターでプリセットされた放射率、周囲温度（タイプにより必要）から、パイロメーターで設定されるべき正しい放射率が計算されます。
実物の温度、測定対象物の放射率、パイロメーターに設定された放射率、周囲温度（タイプにより必要）から、パイロメーターで算出された測定値を表示します。
パイロメーター
Quotient
  • 2色モード
  • 1色1
  • 1色2
プリセット放射率
設定する放射率
周辺温度
対象物の温度
パイロメーターの測定値
パイロメーター
Quotient
  • 2色モード
  • 1色1
  • 1色2
プリセット放射率
パイロメーターの測定値
周辺温度
対象物の温度
設定する放射率

パイロメーター CellaTemp PA 43

ダウンロード

カタログ CellaTemp PA
ja
カタログ Supplementary lenses
ja
カタログ CellaView
ja
マニュアル CellaTemp PA 4x5x6x
ja
クイックスタートガイド CellaTemp PA4x 5x 6x
ja
適合宣言書 Declaration より Conformity PAxx
ja
UKCA Declaration より Conformity PAxx
ja
EAC Deklaration PK-PA-PT
ja

パイロメーター CellaTemp PA 43

アクセサリー

パイロメーター CellaTemp PA 43

IO-Link IODD

パイロメーター CellaTemp PA 43

IO-Link 宣言

パイロメーター CellaTemp PA 43

測定フィールド計算機

パイロメーター
  • PA 43 AF 1 (0,4 m - ∞)
  • PA 43 AF 10 (0,2 m - ∞)
  • PA 43 AF 11 (0,2 m - ∞)
  • PA 43 AF 12 (0,2 m - ∞)
  • PA 43 AF 13 (0,3 m - ∞)
  • PA 43 AF 14 (0,3 m - ∞)
  • PA 43 AF 15 (0,3 m - ∞)
  • PA 43 AF 17 (0,086 - 0,115 m)
  • PA 43 AF 18 (0,086 - 0,115 m)
  • PA 43 AF 2 (0,2 - 0,4 m)
  • PA 43 AF 20 (0,3 m - ∞)
  • PA 43 AF 21 (0,6 m - ∞)
  • PA 43 AF 22 (0,6 m - ∞)
  • PA 43 AF 23 (0,6 m - ∞)
  • PA 43 AF 3 (1,2 m - ∞)
  • PA 43 AF 4 (0,4 m - ∞)
  • PA 43 AF 5 (0,2 - 0,4 m)
  • PA 43 AF 6 (1,2 m - ∞)
  • PA 43 AF 7 (0,4 m - ∞)
  • PA 43 AF 8 (0,2 - 0,4 m)
  • PA 43 AF 9 (1,2 m - ∞)
PA 43 AF 1 (0,4 m - ∞)
補足レンズ
  • 無し
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
無し
焦点距離
mm
グラフ長さ
mm
測定距離 (mm)03264961281601922242562883203523848.89 x 1.74 mm
測定距離Measuring field widthMeasuring field height
0.00 mm19.00 mm19.00 mm
16.00 mm18.60 mm18.31 mm
32.00 mm18.19 mm17.62 mm
48.00 mm17.79 mm16.93 mm
64.00 mm17.38 mm16.24 mm
80.00 mm16.98 mm15.55 mm
96.00 mm16.57 mm14.86 mm
112.00 mm16.17 mm14.17 mm
128.00 mm15.76 mm13.48 mm
144.00 mm15.36 mm12.79 mm
160.00 mm14.96 mm12.10 mm
176.00 mm14.55 mm11.41 mm
192.00 mm14.15 mm10.71 mm
208.00 mm13.74 mm10.02 mm
224.00 mm13.34 mm9.33 mm
240.00 mm12.93 mm8.64 mm
256.00 mm12.53 mm7.95 mm
272.00 mm12.12 mm7.26 mm
288.00 mm11.72 mm6.57 mm
304.00 mm11.32 mm5.88 mm
320.00 mm10.91 mm5.19 mm
336.00 mm10.51 mm4.50 mm
352.00 mm10.10 mm3.81 mm
368.00 mm9.70 mm3.12 mm
384.00 mm9.29 mm2.43 mm
400.00 mm8.89 mm1.74 mm
