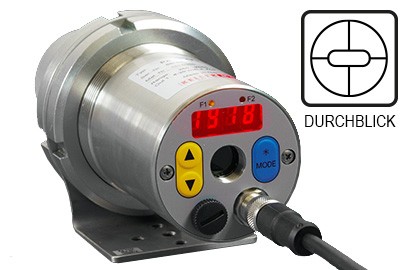

Pirómetro CellaTemp PA 43

Descripción del artículo

El pirómetro panorámico® CellaTemp® PA 43, realizado con un nuevo diseño óptico y sin piezas móviles, tiene un campo de medición rectangular. Gracias al método de medición del cociente, no es necesario que el campo de medición esté totalmente iluminado por el objeto caliente. Por lo tanto, el cable, por ejemplo, puede moverse libremente dentro del campo de medición. Sin embargo, el pirómetro proporciona permanentemente un valor de medición fiable en milisegundos. La marca del campo de medición en el visor a través de la lente o en el monitor de la sala de control para los dispositivos con cámara de vídeo muestra la posición y el tamaño exactos del campo de medición rectangular.

Características especiales:
  • Rango de medición de 600 a 3000 °C
  • Óptica enfocable con campo de medición rectangular
  • Óptica de precisión de banda ancha con revestimiento antirreflectante
  • Longitudes de onda de medición cortas
  • Pantalla LED legible a gran distancia
  • Salida de corriente de prueba para función de diagnóstico
  • De serie: salida analógica e interfaz USB/RS 485

Pirómetro CellaTemp PA 43
Propiedades
Versión
Rango de medición
600 - 1400 °C
Distancia de enfoque
0,086-0,115 m
Visor a través de la lente
Su selección afectará a otros ajustes
Puede solicitarnos este artículo

Versión CellaTemp PA 43 AF 1
Versión CellaTemp PA 43 AF 2
Versión CellaTemp PA 43 AF 3
Versión CellaTemp PA 43 AF 4
Versión CellaTemp PA 43 AF 5
Versión CellaTemp PA 43 AF 6
Versión CellaTemp PA 43 AF 7
Versión CellaTemp PA 43 AF 8
Versión CellaTemp PA 43 AF 9
Versión CellaTemp PA 43 AF 10
Versión CellaTemp PA 43 AF 11
Versión CellaTemp PA 43 AF 12
Versión CellaTemp PA 43 AF 13
Versión CellaTemp PA 43 AF 14
Versión CellaTemp PA 43 AF 15
Versión CellaTemp PA 43 AF 17
Versión CellaTemp PA 43 AF 18
Versión CellaTemp PA 43 AF 20
Versión CellaTemp PA 43 AF 21
Versión CellaTemp PA 43 AF 22
Versión CellaTemp PA 43 AF 23
Rango de medición 650 - 1700 °C
Rango de medición 650 - 1700 °C
Rango de medición 650 - 1700 °C
Rango de medición 750 - 2400 °C
Rango de medición 750 - 2400 °C
Rango de medición 750 - 2400 °C
Rango de medición 850 - 3000 °C
Rango de medición 850 - 3000 °C
Rango de medición 850 - 3000 °C
Rango de medición 650 - 1700 °C
Rango de medición 750 - 2400 °C
Rango de medición 850 - 3000 °C
Rango de medición 650 - 1700 °C
Rango de medición 750 - 2400 °C
Rango de medición 850 - 3000 °C
Rango de medición 750 - 2400 °C
Rango de medición 850 - 3000 °C
Rango de medición 600 - 1400 °C
Rango de medición 650 - 1700 °C
Rango de medición 750 - 2400 °C
Rango de medición 850 - 3000 °C
Distancia de enfoque 0,4 m - ∞
Distancia de enfoque 0,2 - 0,4 m
Distancia de enfoque 1,2 m - ∞
Distancia de enfoque 0,4 m - ∞
Distancia de enfoque 0,2 - 0,4 m
Distancia de enfoque 1,2 m - ∞
Distancia de enfoque 0,4 m - ∞
Distancia de enfoque 0,2 - 0,4 m
Distancia de enfoque 1,2 m - ∞
Distancia de enfoque 0,2 m - ∞
Distancia de enfoque 0,2 m - ∞
Distancia de enfoque 0,2 m - ∞
Distancia de enfoque 0,3 m - ∞
Distancia de enfoque 0,3 m - ∞
Distancia de enfoque 0,3 m - ∞
Distancia de enfoque 0,086-0,115 m
Distancia de enfoque 0,086-0,115 m
Distancia de enfoque 0,3 m - ∞
Distancia de enfoque 0,6 m - ∞
Distancia de enfoque 0,6 m - ∞
Distancia de enfoque 0,6 m - ∞
Forma del campo de visión redondo
Relación óptica 45:1 / 230:1
Relación óptica 40:1 / 215:1
Relación óptica 75:1 / 371:1
Relación óptica 50:1 / 350:1
Relación óptica 45:1 / 330:1
Relación óptica 85:1 / 580:1
Relación óptica 50:1 / 350:1
Relación óptica 45:1 / 330:1
Relación óptica 85:1 / 580:1
Relación óptica 10:1 / 55:1
Relación óptica 11:1 / 85:1
Relación óptica 11:1 / 85:1
Relación óptica 30:1 / 150:1
Relación óptica 34:1 / 230:1
Relación óptica 34:1 / 230:1
Relación óptica 0,89-1,57x0,22-0,29 mm
Relación óptica 0,89-1,57x0,22-0,29 mm
Relación óptica 30:1 / 150:1
Relación óptica 95:1 / 500:1
Relación óptica 105:1 / 730:1
Relación óptica 105:1 / 730:1
Objetivo PZ 20.01
Objetivo PZ 20.03
Objetivo PZ 20.06
Objetivo PZ 20.01
Objetivo PZ 20.03
Objetivo PZ 20.06
Objetivo PZ 20.01
Objetivo PZ 20.03
Objetivo PZ 20.06
Objetivo PZ 20.05
Objetivo PZ 20.05
Objetivo PZ 20.05
Objetivo PZ 20.08
Objetivo PZ 20.08
Objetivo PZ 20.08
Objetivo PA 40.01
Objetivo PA 40.01
Objetivo PZ 20.08
Objetivo PA 20.06
Objetivo PA 20.06
Objetivo PA 20.06
Principio de medición de cociente
Dispositivo de mira Visor a través de la lente
Dispositivo de mira Puntero láser
Dispositivo de mira Videocámara

Datos técnicos Descargas Calculadora del campo de medición Accesorios Calcular la emisividad Encuentre el dispositivo adecuado

Pirómetro CellaTemp PA 43

Datos técnicos

Parámetros de medición

Rango de medición 600 - 3000 °C en subrangos
Sensor fotodiodo doble
Rango espectral 0,95 / 1,05 µm
Tiempo de respuesta t98 Rangos de medición 600 - 1400 °C y 650 - 1700 °C:
≤ 10 ms (T > 750 °C)

Rango de medición 750 - 2400 °C:
≤ 10 ms (T > 950 °C)

Rango de medición 850 - 3000 °C:
≤ 10 ms (T > 1050 °C)
Incertidumbre de medición 1,5 % de la lectura [°C]
Repetibilidad 3 K
Coeficiente de temperatura 0,05 %/K
Resolución de la salida de corriente 0,2 K + 0,03 % del rango de medición configurado
Resolución de la interfaz 0,1 K
Resolución del display 1 K

Variantes ópticas

Objetivos alle Messbereiche:
Objetivo estándar PA 20.01: Focalización 0,4 m - ∞
Objetivo macro PA 20.03: Focalización 0,2 m hasta 0,4 m
Objetivo gran angular PZ 20.05: focalización 0,2 m - ∞
Teleobjetivo I PZ 20.06: focalización 1,2 m - ∞
Teleobjetivo II PZ 20.06: focalización 0,6 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

adicionalmente para el rango de medición 750 - 2400 °C y 850 - 3000 °C:
Objetivo macro PA 40.01: Focalización 0,086 m hasta 0,115 m

Parámetros eléctricos

Salida analógica 0(4) - 20 mA lineal, conmutable, escalable
Carga ≤ 500 Ω
Entrada analógica 0 - 10 V
Salida de conmutación dos colectores abiertos 24 V DC, ≤ 30 mA
Entrada de conmutación 2 x para 24 V
Interfaz USB
Interfaz RS 485
Alimentación eléctrica 24 V DC +10 % / -20 %
Consumo eléctrico ≤ 175 mA a 24 V DC

Vídeocámara

Salida de vídeo Composite PAL, 1 Vpp, 75 Ω

Características

Dispositivo de mira Visor a través de la lente
Dispositivo de mira Puntero láser
Dispositivo de mira Vídeocámara
Display 4 Displays LED de 7 segmentos, rojo, altura del dígito 8 mm
Indicación de estado dos LEDs
Elementos de operación 3 teclas de control

Parámetros generales

Conexión Conexión roscada M14 con 8 polos
Temperatura ambiente 0 - 65 °C
Temperatura de almacenamiento -20 - +80 °C
Humedad del aire admisible 95 % H.r. máx. (sin condensación)
Dimensiones Ø 65 mm x 220 mm (máx. 277 mm)
Material de la carcasa acero inoxidable V2A (1.4305)
Tipo de protección IP 65 según DIN 40050
Peso 0,9 kg, aproximadamente

Parámetros ajustables

Parámetros Rango de medición
Variable medida y escalamiento entradas y salidas analógicas
Filtro de atenuación
Modo de memoria
Tiempo de retención de la memoria
Emisividad
Transmitancia
Corrección de la radiación de fondo
Valores límites y modo operativo de los contactos de alarma
Parámetros de la función ATD (opcional)
Función de linealización
Indicación de estado de los LED
Simulación de corriente y temperatura
Unidad de temperatura °C / °F
Canal de medición: de cociente, espectral 1 o espectral 2
Umbral para el control de contaminación

adicionalmente para el pirómetro con cámara:
Función TBC (target brightness control)
Balance de blancos

Funciones

Señal de exceso de temperatura cuando la temperatura interna sobrepase los 80 °C la salida analógica cambia a 20,5 mA
Función de servicio Simulación de un valor de medición o una señal de corriente
Función ATD (Automatic Temperature Detection) Detección automática de temperatura en procesos discontinuos

Volumen de suministro

Volumen de suministro Pirómetro CellaTemp PA
cable de conexión VK 02/A (5 m)
Cable de vídeo VK 02/F (5 m) en la versión con cámara
Cable USB VK 11/D (1,8 m)
Software CellaView
Manual de instrucciones de uso (versión breve)

software

software CellaView

Pirómetro CellaTemp PA 43

Calcular la emisividad

A partir del valor medido visualizado en el pirómetro, la temperatura real del objeto, la emisividad preestablecida en el pirómetro y la temperatura ambiente (necesaria para algunos modelos), se calcula la emisividad correcta que se debe ajustar en el pirómetro.
A partir de la temperatura real del objeto, la emisividad del objeto, la emisividad configurada en el pirómetro y la temperatura ambiente (necesaria para algunos modelos), el pirómetro calcula el valor que se indica.
Pirómetro
Quotient
  • de cociente
  • espectral 1
  • espectral 2
Emisividad preconfigurada
Relación entre emisividades a ajustar
Temperatura ambiente
Temperatura del objeto
Valor medido por el pirómetro
Pirómetro
Quotient
  • de cociente
  • espectral 1
  • espectral 2
Emisividad preconfigurada
Valor medido por el pirómetro
Temperatura ambiente
Temperatura del objeto
Relación entre emisividades a ajustar

Pirómetro CellaTemp PA 43

Descargas

Folleto CellaTemp PA
es
Folleto Supplementary lenses
es
Folleto CellaView
es
Manual de instrucciones CellaTemp PA 4x5x6x
es
Guía rápida CellaTemp PA4x 5x 6x
es
Declaración de conformidad Declaration de Conformity PAxx
es
UKCA Declaration de Conformity PAxx
es
EAC Deklaration PK-PA-PT
es

Pirómetro CellaTemp PA 43

Accesorios

Pirómetro CellaTemp PA 43

IO-Link IODD

Pirómetro CellaTemp PA 43

IO-Link Declaración del fabricante

Pirómetro CellaTemp PA 43

Calculadora del campo de medición

Pirómetro
  • PA 43 AF 1 (0,4 m - ∞)
  • PA 43 AF 10 (0,2 m - ∞)
  • PA 43 AF 11 (0,2 m - ∞)
  • PA 43 AF 12 (0,2 m - ∞)
  • PA 43 AF 13 (0,3 m - ∞)
  • PA 43 AF 14 (0,3 m - ∞)
  • PA 43 AF 15 (0,3 m - ∞)
  • PA 43 AF 17 (0,086 - 0,115 m)
  • PA 43 AF 18 (0,086 - 0,115 m)
  • PA 43 AF 2 (0,2 - 0,4 m)
  • PA 43 AF 20 (0,3 m - ∞)
  • PA 43 AF 21 (0,6 m - ∞)
  • PA 43 AF 22 (0,6 m - ∞)
  • PA 43 AF 23 (0,6 m - ∞)
  • PA 43 AF 3 (1,2 m - ∞)
  • PA 43 AF 4 (0,4 m - ∞)
  • PA 43 AF 5 (0,2 - 0,4 m)
  • PA 43 AF 6 (1,2 m - ∞)
  • PA 43 AF 7 (0,4 m - ∞)
  • PA 43 AF 8 (0,2 - 0,4 m)
  • PA 43 AF 9 (1,2 m - ∞)
PA 43 AF 1 (0,4 m - ∞)
Lente adicional
  • sin
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
sin
Distancia de enfoque
mm
Longitud del gráfico
mm
Distancia de medición (mm)03264961281601922242562883203523848.89 x 1.74 mm
Distancia de mediciónMeasuring field widthMeasuring field height
0.00 mm19.00 mm19.00 mm
16.00 mm18.60 mm18.31 mm
32.00 mm18.19 mm17.62 mm
48.00 mm17.79 mm16.93 mm
64.00 mm17.38 mm16.24 mm
80.00 mm16.98 mm15.55 mm
96.00 mm16.57 mm14.86 mm
112.00 mm16.17 mm14.17 mm
128.00 mm15.76 mm13.48 mm
144.00 mm15.36 mm12.79 mm
160.00 mm14.96 mm12.10 mm
176.00 mm14.55 mm11.41 mm
192.00 mm14.15 mm10.71 mm
208.00 mm13.74 mm10.02 mm
224.00 mm13.34 mm9.33 mm
240.00 mm12.93 mm8.64 mm
256.00 mm12.53 mm7.95 mm
272.00 mm12.12 mm7.26 mm
288.00 mm11.72 mm6.57 mm
304.00 mm11.32 mm5.88 mm
320.00 mm10.91 mm5.19 mm
336.00 mm10.51 mm4.50 mm
352.00 mm10.10 mm3.81 mm
368.00 mm9.70 mm3.12 mm
384.00 mm9.29 mm2.43 mm
400.00 mm8.89 mm1.74 mm
