Pirometr CellaTemp PA 43

Opis artykułu

Pirometr panoramiczny® CellaTemp® PA 43, wykonany w nowej konstrukcji optycznej i bez ruchomych części, ma prostokątne pole pomiarowe. Dzięki metodzie pomiaru ilorazowego pole pomiarowe nie musi być w pełni oświetlone przez gorący obiekt. Dlatego na przykład drut może swobodnie poruszać się w polu pomiarowym. Niemniej jednak pirometr stale dostarcza wiarygodną wartość pomiaru w milisekundach. Oznaczenie pola pomiarowego w celowniku przez obiektyw lub na monitorze w sterowni urządzeń z kamerą wideo pokazuje dokładną pozycję i rozmiar prostokątnego pola pomiarowego.

Cechy szczególne:
  • Zakres pomiarowy od 500 do 3000 °C
  • wymienny układ optyczny z regulacją ostrości do dokładnej regulacji odległości pomiarowej
  • szerokopasmowy precyzyjny układ optyczny z powłoką antyrefleksyjną
  • krótkie fale pomiarowe
  • wyświetlacz LED czytelny z dużej odległości
  • wyjście prądu testowego do funkcji diagnostycznych
  • standard: wyjście analogowe i interfejs USB/RS 485

Pirometr CellaTemp PA 43
Properties
Wykonanie
Zakres pomiarowy
600 - 1400 °C
Odległość ogniskowania
0,086-0,115 m
Przezroczysty daszek
Twój wybór będzie miał wpływ na inne ustawienia
Możesz zażądać od nas tego artykułu

Wykonanie CellaTemp PA 43 AF 1
Wykonanie CellaTemp PA 43 AF 2
Wykonanie CellaTemp PA 43 AF 3
Wykonanie CellaTemp PA 43 AF 4
Wykonanie CellaTemp PA 43 AF 5
Wykonanie CellaTemp PA 43 AF 6
Wykonanie CellaTemp PA 43 AF 7
Wykonanie CellaTemp PA 43 AF 8
Wykonanie CellaTemp PA 43 AF 9
Wykonanie CellaTemp PA 43 AF 10
Wykonanie CellaTemp PA 43 AF 11
Wykonanie CellaTemp PA 43 AF 12
Wykonanie CellaTemp PA 43 AF 13
Wykonanie CellaTemp PA 43 AF 14
Wykonanie CellaTemp PA 43 AF 15
Wykonanie CellaTemp PA 43 AF 17
Wykonanie CellaTemp PA 43 AF 18
Wykonanie CellaTemp PA 43 AF 20
Wykonanie CellaTemp PA 43 AF 21
Wykonanie CellaTemp PA 43 AF 22
Wykonanie CellaTemp PA 43 AF 23
Zakres pomiarowy 650 - 1700 °C
Zakres pomiarowy 650 - 1700 °C
Zakres pomiarowy 650 - 1700 °C
Zakres pomiarowy 750 - 2400 °C
Zakres pomiarowy 750 - 2400 °C
Zakres pomiarowy 750 - 2400 °C
Zakres pomiarowy 850 - 3000 °C
Zakres pomiarowy 850 - 3000 °C
Zakres pomiarowy 850 - 3000 °C
Zakres pomiarowy 650 - 1700 °C
Zakres pomiarowy 750 - 2400 °C
Zakres pomiarowy 850 - 3000 °C
Zakres pomiarowy 650 - 1700 °C
Zakres pomiarowy 750 - 2400 °C
Zakres pomiarowy 850 - 3000 °C
Zakres pomiarowy 750 - 2400 °C
Zakres pomiarowy 850 - 3000 °C
Zakres pomiarowy 600 - 1400 °C
Zakres pomiarowy 650 - 1700 °C
Zakres pomiarowy 750 - 2400 °C
Zakres pomiarowy 850 - 3000 °C
Odległość ogniskowania 0,4 m - ∞
Odległość ogniskowania 0,2 - 0,4 m
Odległość ogniskowania 1,2 m - ∞
Odległość ogniskowania 0,4 m - ∞
Odległość ogniskowania 0,2 - 0,4 m
Odległość ogniskowania 1,2 m - ∞
Odległość ogniskowania 0,4 m - ∞
Odległość ogniskowania 0,2 - 0,4 m
Odległość ogniskowania 1,2 m - ∞
Odległość ogniskowania 0,2 m - ∞
Odległość ogniskowania 0,2 m - ∞
Odległość ogniskowania 0,2 m - ∞
Odległość ogniskowania 0,3 m - ∞
Odległość ogniskowania 0,3 m - ∞
Odległość ogniskowania 0,3 m - ∞
Odległość ogniskowania 0,086-0,115 m
Odległość ogniskowania 0,086-0,115 m
Odległość ogniskowania 0,3 m - ∞
Odległość ogniskowania 0,6 m - ∞
Odległość ogniskowania 0,6 m - ∞
Odległość ogniskowania 0,6 m - ∞
Kształt pola pomiarowego okrągły
Stosunek odległości 45:1 / 230:1
Stosunek odległości 40:1 / 215:1
Stosunek odległości 75:1 / 371:1
Stosunek odległości 50:1 / 350:1
Stosunek odległości 45:1 / 330:1
Stosunek odległości 85:1 / 580:1
Stosunek odległości 50:1 / 350:1
Stosunek odległości 45:1 / 330:1
Stosunek odległości 85:1 / 580:1
Stosunek odległości 10:1 / 55:1
Stosunek odległości 11:1 / 85:1
Stosunek odległości 11:1 / 85:1
Stosunek odległości 30:1 / 150:1
Stosunek odległości 34:1 / 230:1
Stosunek odległości 34:1 / 230:1
Stosunek odległości 0,89-1,57x0,22-0,29 mm
Stosunek odległości 0,89-1,57x0,22-0,29 mm
Stosunek odległości 30:1 / 150:1
Stosunek odległości 95:1 / 500:1
Stosunek odległości 105:1 / 730:1
Stosunek odległości 105:1 / 730:1
Obiektyw PZ 20.01
Obiektyw PZ 20.03
Obiektyw PZ 20.06
Obiektyw PZ 20.01
Obiektyw PZ 20.03
Obiektyw PZ 20.06
Obiektyw PZ 20.01
Obiektyw PZ 20.03
Obiektyw PZ 20.06
Obiektyw PZ 20.05
Obiektyw PZ 20.05
Obiektyw PZ 20.05
Obiektyw PZ 20.08
Obiektyw PZ 20.08
Obiektyw PZ 20.08
Obiektyw PA 40.01
Obiektyw PA 40.01
Obiektyw PZ 20.08
Obiektyw PA 20.06
Obiektyw PA 20.06
Obiektyw PA 20.06
Zasada pomiaru dwubarwowy

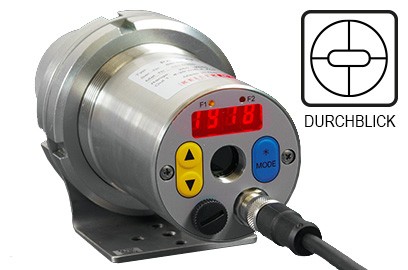

Urządzenie celownicze Przezroczysty daszek
Urządzenie celownicze Lampka kontrolna lasera
Urządzenie celownicze Kamera

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji

Pirometr CellaTemp PA 43

Dane techniczne

Parametry metrologiczne

Zakres pomiarowy 600 - 3000 ° C w niektórych obszarach
Czujnik Podwójna dioda fotograficzna
Zakres widmowy 0,95 / 1,05 µm
Czas reakcji t98 Zakres pomiarowy 600 - 1400 ° C i 650 - 1700 ° C:
≤ 10 ms (T> 750 ° C)

Zakres pomiarowy 750 - 2400 ° C:
≤ 10 ms (T> 950 ° C)

Zakres pomiarowy 850 - 3000 ° C:
≤ 10 ms (T> 1050 ° C)
Niepewność pomiaru 1,5% odczytu [° C]
Odtwarzalność 3 K
Współczynnik temperaturowy 0,05% / K
Aktualna rozdzielczość wyjściowa 0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu 0,1 K.
Wyświetlanie rozdzielczości 1 tys

Warianty optyczne

Soczewki alle Messbereiche:
Standardowy obiektyw PZ 20.01: ogniskowanie 0,4 m - ∞
Soczewka zamknięta PZ 20.03: ostrość 0,2 m - 0,4 m
Szerokokątny obiektyw PZ 20.05: ostrość 0,2 m - ∞
Teleobiektyw I PZ 20.06: ostrość 1,2 m - ∞
Teleobiektyw II PA 20.06: ogniskowanie 0,6 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

dodatkowo dla zakresu pomiarowego 750 - 2400 ° C i 850 - 3000 ° C:
Obiektyw makro PA 40.01: ogniskowanie 0,086 m - 0,115 m

Parametry elektryczne

Wyjście analogowe 0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie ≤ 500 Ω
Wejście analogowe 0–10 V.
Przełączanie wyjścia 2 x otwarty kolektor 24 V DC, ≤ 30 mA
Przełączanie wejścia 2 x po 24 V.
Interfejs USB
Interfejs RS485
Zasilacz 24 V DC + 10% / -20%
Pobór mocy ≤ 175 mA przy 24 V DC

Kamera wideo

Wyjście wideo Kompozytowy PAL, 1 Vpp, 75 Ω

Wyposażenie

Urządzenie celownicze Przezroczysty daszek
Urządzenie celownicze Lampka kontrolna lasera
Urządzenie celownicze Kamera wideo
Wyświetl Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu 2 x LED
Sterowanie 3 przyciski

Ogólne parametry

Połączenie 8-pinowe złącze śrubowe M12
Temperatura otoczenia 0 - 65 °C
Temperatura przechowywania -20 - +80 °C
Dopuszczalna wilgotność 95% r.H. max. (bez kondensacji)
Wymiar Ø 65 mm x 220 mm (maks. 277 mm)
Materiał obudowy Stal nierdzewna V2A (1.4305)
Stopień ochrony IP 65 zgodnie z DIN 40050
Waga 0,9 kg

Regulowane parametry

Parametry Zakres pomiarowy
Zmierzona zmienna i skalowanie analogowych wejść i wyjść
Filtr wygładzający
Tryb przechowywania
Czas podtrzymania pamięci
Emisyjność
Przepuszczalność
Kompensacja promieniowania tła
Wartości graniczne i tryb działania styków alarmowych
Parametry funkcji ATD (opcjonalnie)
Funkcja linearyzacji
Wyświetlanie statusu diod LED
Symulacja prądu i temperatury
Jednostka temperatury ° C / ° F
Iloraz kanału pomiarowego, widmo 1 i widmo 2
Próg monitorowania zanieczyszczenia

dodatkowo za pomocą pirometru z kamerą:
Funkcja TBC
Balans bieli

Funkcje

Sygnał nadmiernej temperatury od temperatury wewnętrznej> 80 ° C wyjście analogowe przełącza się na> 20,5 mA
Funkcja serwisowa Symulacja wartości mierzonej lub sygnału prądowego
Funkcja ATD (automatyczne wykrywanie temperatury) automatyczne wykrywanie temperatury dla nieciągłych procesów

Zakres dostawy

Zakres dostawy Pirometr CellaTemp PA
Kabel połączeniowy VK 02 / A (5 m)
Kabel wideo VK 02 / F (5 m) do wersji z kamerą
Kabel USB VK 11 / D (1,8 m)
Oprogramowanie CellaView
Instrukcja obsługi (krótka)

Oprogramowanie

Oprogramowanie CellaView

Pirometr CellaTemp PA 43

Kalkulator emisyjności

Prawidłowa emisyjność, którą należy ustawić na pirometrze, jest obliczana na podstawie zmierzonej wartości wyświetlanej na pirometrze, rzeczywistej temperatury obiektu, wstępnie ustawionej emisyjności na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Zmierzona wartość obliczona przez pirometr jest wyświetlana na podstawie rzeczywistej temperatury obiektu, emisyjności obiektu pomiarowego, emisyjności ustawionej na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Współczynnik emisyjności do ustawienia
Temperatura otoczenia
Temperatura obiektu
Odczyt pirometru
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Odczyt pirometru
Temperatura otoczenia
Temperatura obiektu
Współczynnik emisyjności do ustawienia

Pirometr CellaTemp PA 43

Pliki do pobrania

Broszura CellaTemp PA
pl
Broszura Supplementary lenses
pl
Broszura CellaView
pl
Instrukcje CellaTemp PA 4x5x6x
pl
skrócona instrukcja obsługi CellaTemp PA4x 5x 6x
pl
Deklaracja zgodności Declaration z Conformity PAxx
pl
UKCA Declaration z Conformity PAxx
pl
EAC Deklaration PK-PA-PT
pl

Pirometr CellaTemp PA 43

Akcesoria

Pirometr CellaTemp PA 43

IO-Link IODD

Pirometr CellaTemp PA 43

IO-Link Deklaracja producenta

Pirometr CellaTemp PA 43

Kalkulator pola widzenia

Pirometr
  • PA 43 AF 1 (0,4 m - ∞)
  • PA 43 AF 10 (0,2 m - ∞)
  • PA 43 AF 11 (0,2 m - ∞)
  • PA 43 AF 12 (0,2 m - ∞)
  • PA 43 AF 13 (0,3 m - ∞)
  • PA 43 AF 14 (0,3 m - ∞)
  • PA 43 AF 15 (0,3 m - ∞)
  • PA 43 AF 17 (0,086 - 0,115 m)
  • PA 43 AF 18 (0,086 - 0,115 m)
  • PA 43 AF 2 (0,2 - 0,4 m)
  • PA 43 AF 20 (0,3 m - ∞)
  • PA 43 AF 21 (0,6 m - ∞)
  • PA 43 AF 22 (0,6 m - ∞)
  • PA 43 AF 23 (0,6 m - ∞)
  • PA 43 AF 3 (1,2 m - ∞)
  • PA 43 AF 4 (0,4 m - ∞)
  • PA 43 AF 5 (0,2 - 0,4 m)
  • PA 43 AF 6 (1,2 m - ∞)
  • PA 43 AF 7 (0,4 m - ∞)
  • PA 43 AF 8 (0,2 - 0,4 m)
  • PA 43 AF 9 (1,2 m - ∞)
PA 43 AF 1 (0,4 m - ∞)
soczewki nasadkowe
  • Brak
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
Brak
Odległość ogniskowania
mm
Długość wykresu
mm
Odległość pomiaru (mm)03264961281601922242562883203523848.89 x 1.74 mm
Odległość pomiaruMeasuring field widthMeasuring field height
0.00 mm19.00 mm19.00 mm
16.00 mm18.60 mm18.31 mm
32.00 mm18.19 mm17.62 mm
48.00 mm17.79 mm16.93 mm
64.00 mm17.38 mm16.24 mm
80.00 mm16.98 mm15.55 mm
96.00 mm16.57 mm14.86 mm
112.00 mm16.17 mm14.17 mm
128.00 mm15.76 mm13.48 mm
144.00 mm15.36 mm12.79 mm
160.00 mm14.96 mm12.10 mm
176.00 mm14.55 mm11.41 mm
192.00 mm14.15 mm10.71 mm
208.00 mm13.74 mm10.02 mm
224.00 mm13.34 mm9.33 mm
240.00 mm12.93 mm8.64 mm
256.00 mm12.53 mm7.95 mm
272.00 mm12.12 mm7.26 mm
288.00 mm11.72 mm6.57 mm
304.00 mm11.32 mm5.88 mm
320.00 mm10.91 mm5.19 mm
336.00 mm10.51 mm4.50 mm
352.00 mm10.10 mm3.81 mm
368.00 mm9.70 mm3.12 mm
384.00 mm9.29 mm2.43 mm
400.00 mm8.89 mm1.74 mm
