Пирометр CellaTemp PA 43

Описание статьи

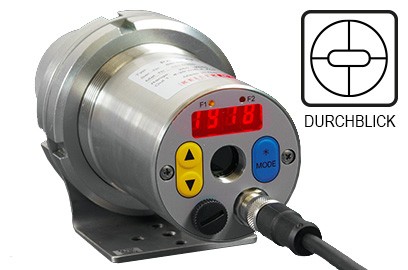

Панорамный пирометр® CellaTemp® PA 43, выполненный с новой оптической конструкцией и без подвижных частей, имеет прямоугольное измерительное поле. Благодаря методу измерения коэффициентов, измерительное поле не обязательно должно быть полностью освещено горячим объектом. Поэтому, например, проволока может свободно перемещаться в пределах измерительного поля. Тем не менее, пирометр постоянно выдает надежное значение измерения за миллисекунды. Маркировка измерительного поля при визировании через объектив или на мониторе в диспетчерской для приборов с видеокамерой показывает точное положение и размер прямоугольного измерительного поля.

Специальные возможности:
  • Диапазон измерения от 600 до 3000 °C
  • Фокусируемая оптика с прямоугольным полем измерения
  • Широкополосная прецизионная антибликовая оптика
  • Короткие длины волн измерения
  • Светодиодный дисплей читается с большого расстояния
  • Тестовый токовый выход для функции диагностики
  • Стандарт : аналоговый выход и интерфейс USB/RS 485

Пирометр CellaTemp PA 43
Properties
Конструкция
Диапазон измерения:
600 - 1400 °C
Фокусное расстояние
0,086-0,115 m
Сквозной видоискатель
Ваш выбор влияет на другие настройки
Вы можете запросить эту статью у нас

Конструкция CellaTemp PA 43 AF 1
Конструкция CellaTemp PA 43 AF 2
Конструкция CellaTemp PA 43 AF 3
Конструкция CellaTemp PA 43 AF 4
Конструкция CellaTemp PA 43 AF 5
Конструкция CellaTemp PA 43 AF 6
Конструкция CellaTemp PA 43 AF 7
Конструкция CellaTemp PA 43 AF 8
Конструкция CellaTemp PA 43 AF 9
Конструкция CellaTemp PA 43 AF 10
Конструкция CellaTemp PA 43 AF 11
Конструкция CellaTemp PA 43 AF 12
Конструкция CellaTemp PA 43 AF 13
Конструкция CellaTemp PA 43 AF 14
Конструкция CellaTemp PA 43 AF 15
Конструкция CellaTemp PA 43 AF 17
Конструкция CellaTemp PA 43 AF 18
Конструкция CellaTemp PA 43 AF 20
Конструкция CellaTemp PA 43 AF 21
Конструкция CellaTemp PA 43 AF 22
Конструкция CellaTemp PA 43 AF 23
Диапазон измерения: 650 - 1700 °C
Диапазон измерения: 650 - 1700 °C
Диапазон измерения: 650 - 1700 °C
Диапазон измерения: 750 - 2400 °C
Диапазон измерения: 750 - 2400 °C
Диапазон измерения: 750 - 2400 °C
Диапазон измерения: 850 - 3000 °C
Диапазон измерения: 850 - 3000 °C
Диапазон измерения: 850 - 3000 °C
Диапазон измерения: 650 - 1700 °C
Диапазон измерения: 750 - 2400 °C
Диапазон измерения: 850 - 3000 °C
Диапазон измерения: 650 - 1700 °C
Диапазон измерения: 750 - 2400 °C
Диапазон измерения: 850 - 3000 °C
Диапазон измерения: 750 - 2400 °C
Диапазон измерения: 850 - 3000 °C
Диапазон измерения: 600 - 1400 °C
Диапазон измерения: 650 - 1700 °C
Диапазон измерения: 750 - 2400 °C
Диапазон измерения: 850 - 3000 °C
Фокусное расстояние 0,4 m - ∞
Фокусное расстояние 0,2 - 0,4 m
Фокусное расстояние 1,2 m - ∞
Фокусное расстояние 0,4 m - ∞
Фокусное расстояние 0,2 - 0,4 m
Фокусное расстояние 1,2 m - ∞
Фокусное расстояние 0,4 m - ∞
Фокусное расстояние 0,2 - 0,4 m
Фокусное расстояние 1,2 m - ∞
Фокусное расстояние 0,2 m - ∞
Фокусное расстояние 0,2 m - ∞
Фокусное расстояние 0,2 m - ∞
Фокусное расстояние 0,3 m - ∞
Фокусное расстояние 0,3 m - ∞
Фокусное расстояние 0,3 m - ∞
Фокусное расстояние 0,086-0,115 m
Фокусное расстояние 0,086-0,115 m
Фокусное расстояние 0,3 m - ∞
Фокусное расстояние 0,6 m - ∞
Фокусное расстояние 0,6 m - ∞
Фокусное расстояние 0,6 m - ∞
Форма измерительного пятна круглая
Показатель визирования 45:1 / 230:1
Показатель визирования 40:1 / 215:1
Показатель визирования 75:1 / 371:1
Показатель визирования 50:1 / 350:1
Показатель визирования 45:1 / 330:1
Показатель визирования 85:1 / 580:1
Показатель визирования 50:1 / 350:1
Показатель визирования 45:1 / 330:1
Показатель визирования 85:1 / 580:1
Показатель визирования 10:1 / 55:1
Показатель визирования 11:1 / 85:1
Показатель визирования 11:1 / 85:1
Показатель визирования 30:1 / 150:1
Показатель визирования 34:1 / 230:1
Показатель визирования 34:1 / 230:1
Показатель визирования 0,89-1,57x0,22-0,29 mm
Показатель визирования 0,89-1,57x0,22-0,29 mm
Показатель визирования 30:1 / 150:1
Показатель визирования 95:1 / 500:1
Показатель визирования 105:1 / 730:1
Показатель визирования 105:1 / 730:1
Объектив PZ 20.01
Объектив PZ 20.03
Объектив PZ 20.06
Объектив PZ 20.01
Объектив PZ 20.03
Объектив PZ 20.06
Объектив PZ 20.01
Объектив PZ 20.03
Объектив PZ 20.06
Объектив PZ 20.05
Объектив PZ 20.05
Объектив PZ 20.05
Объектив PZ 20.08
Объектив PZ 20.08
Объектив PZ 20.08
Объектив PA 40.01
Объектив PA 40.01
Объектив PZ 20.08
Объектив PA 20.06
Объектив PA 20.06
Объектив PA 20.06
Принцип измерения двухспектральный
Визирное устройство Сквозной видоискатель
Визирное устройство Лазерный целеуказатель
Визирное устройство Видеокамера

Технические характеристики Документы для скачивания Калькулятор измерительного пятна Aксессуары Калькулятор коэффициента излучения Запрос

Пирометр CellaTemp PA 43

Технические характеристики

Метрологические параметры

Диапазон измерения: 600 - 3000 °C в поддиапазонах
Сенсорный датчик Двойной фотодиод
Спектральный диапазон 0,95 / 1,05 мкм
Время срабатывания t98 Диапазон измерений 600 - 1400 °C и 650 - 1700 °C:
≤ 10 мс (T > 750 °C)

Диапазон измерений 750 - 2400 °C:
≤ 10 мс (T > 950 °C)

Диапазон измерений 850 - 3000 °C:
≤ 10 мс (T > 1050 °C)
Погрешность измерения 1,5 % от измер. значения [°C]
Воспроизводимость 3 K
Температурный коэффициент 0,05 %/K
Разрешение токового выхода 0,2 K + 0,03 % отрегулированного диапазона
Разрешение интерфейса 0,1 K
Разрешение дисплея 1 K

Варианты оптики

Объективы alle Messbereiche:
Стандартный объектив PZ 20.01:  фокусировка  0,4 м - ∞
Объектив PZ 20.03: Фокусировка 0,2 м - 0,4 м
Широкоугольный объектив PZ 20.05: фокусировка 0,2 м - ∞
Телеобъектив I PZ 20.06: фокусировка  1,2 м - ∞
Телеобъектив II PA 20.06: фокусировка  0,6 м - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

дополнительно в диапазоне 750 - 2400 °C и 850 - 3000 °C:
Макро-объектив PA 40.01: фокусировка 0,086 м - 0,115 м

Электр. параметры

Аналоговый выход 0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка ≤ 500 Ω
Аналоговый вход 0 - 10 V
Коммутационный выход 2 x открытых коллектора, 24 В пост. тока, ≤ 30 мA
Коммутационный вход 2 x соотв. 24 V
Интерфейс USB
Интерфейс RS 485
Питание 24 В пост. тока +10 % / -20 %
Потребление тока ≤ 175 мA при 24 В пост. тока

Видеокамера

Выход видеосигнала Composite PAL, 1 Vpp, 75 Ω

Оснащение

Визирное устройство Сквозной видоискатель
Визирное устройство Лазерный целеуказатель
Визирное устройство Видеокамера
Дисплей 4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса 2 х светодиода
Элементы управления 3 кнопки

Общие параметры

Соединение 8-пол. резьбовое соединение M14
Температура окружающей среды 0 - 65 °C
Температура хранения -20 - +80 °C
Допуст. влажность воздуха 95 % отн.влаж. макс. (без конденсата)
Габариты Ø 65 мм x 220 мм (макс. 277 мм)
Материал корпуса Нерж. сталь V2A (1.4305)
Вид защиты IP 65 по DIN 40050
Вес прим. 0,9 кг

Регулируемые параметры

Параметры Диапазон измерения:
Параметры и масштабирование аналоговых входов и выходов
Фильтр сглаживания
Режим работы регистра памяти
Время удержания регистра памяти
Коеффициент излучения
Коэффициент светопропускания
Компенсация фонового излучения
Предельные значения и режим работы контактов аварийных сигналов
Параметры функции ATD (опционально)
Функция линеаризации
Индикация статуса светодиодов
Имитация тока и температуры
Единица температуры °C / °F
Канал измерения: двухспектр., спектр. 1 и спектр. 2
Пороговое значение мониторинга загрязнения

дополнительно для пирометра с камерой:
Функция TBC
Настройка баланса белого

Функции

Сигнал превышения температуры при внутр. температуре > 80 °C переключение аналог. выхода на > 20,5 мA
Функция обслуживания Имитация измер. значения или токового сигнала
Функция ATD (Автоматическая Регистрация Температуры) автоматическая регистрация температуры при цикл. процессах

Объём поставки

Объём поставки Пирометры CellaTemp PA
Соединительный кабель VK 02/A (5 м)
Видеокабель VK 02/F (5 м) для модели с камерой
USB-кабель VK 11/D (1,8 м)
Программное обеспечение CellaView
Инструкция по эксплуатации (краткая)

Программное обеспечение

Программное обеспечение CellaView

Пирометр CellaTemp PA 43

Калькулятор коэффициента излучения

Корректное значение коэффициента излучения, настраиваемое на пирометре, рассчитывается из измеренного значения, указываемого пирометром, фактической температуры объекта, предварительно настроенного на пирометре коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).
Указываемое пирометром измеренное значение рассчитывается из фактической температуры объекта, коэффициента излучения измеряемого объекта, настроенного на пирометре значения коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).
Пирометр
Quotient
  • Двухканальный режим
  • Спектральный режим 1
  • Спектральный режим 2
Предварительно настроенный коэффициент излучения
Настраиваемый коэффициент излучения
Температура окружающей среды
Температура объекта
Измеренное пирометром значение
Пирометр
Quotient
  • Двухканальный режим
  • Спектральный режим 1
  • Спектральный режим 2
Предварительно настроенный коэффициент излучения
Измеренное пирометром значение
Температура окружающей среды
Температура объекта
Настраиваемый коэффициент излучения

Пирометр CellaTemp PA 43

Документы для скачивания

Проспект CellaTemp PA
ru
Проспект Supplementary lenses
ru
Проспект CellaView
ru
Инструкция CellaTemp PA 4x 5x 6x
ru
Краткая инструкция CellaTemp PA4x 5x 6x
ru
Декларация соответствия Declaration с сайта Conformity PAxx
ru
UKCA Declaration с сайта Conformity PAxx
ru
EAC Deklaration PK-PA-PT
ru

Пирометр CellaTemp PA 43

Aксессуары

Пирометр CellaTemp PA 43

IO-Link IODD

Пирометр CellaTemp PA 43

IO-Link Декларация соответствия

Пирометр CellaTemp PA 43

Калькулятор измерительного пятна

Пирометр
  • PA 43 AF 1 (0,4 m - ∞)
  • PA 43 AF 10 (0,2 m - ∞)
  • PA 43 AF 11 (0,2 m - ∞)
  • PA 43 AF 12 (0,2 m - ∞)
  • PA 43 AF 13 (0,3 m - ∞)
  • PA 43 AF 14 (0,3 m - ∞)
  • PA 43 AF 15 (0,3 m - ∞)
  • PA 43 AF 17 (0,086 - 0,115 m)
  • PA 43 AF 18 (0,086 - 0,115 m)
  • PA 43 AF 2 (0,2 - 0,4 m)
  • PA 43 AF 20 (0,3 m - ∞)
  • PA 43 AF 21 (0,6 m - ∞)
  • PA 43 AF 22 (0,6 m - ∞)
  • PA 43 AF 23 (0,6 m - ∞)
  • PA 43 AF 3 (1,2 m - ∞)
  • PA 43 AF 4 (0,4 m - ∞)
  • PA 43 AF 5 (0,2 - 0,4 m)
  • PA 43 AF 6 (1,2 m - ∞)
  • PA 43 AF 7 (0,4 m - ∞)
  • PA 43 AF 8 (0,2 - 0,4 m)
  • PA 43 AF 9 (1,2 m - ∞)
PA 43 AF 1 (0,4 m - ∞)
Накручиваемая линза
  • Нет
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
Нет
Фокусное расстояние
mm
Длина диаграммы
mm
Расстояние до объекта измерения (mm)03264961281601922242562883203523848.89 x 1.74 mm
Расстояние до объекта измеренияMeasuring field widthMeasuring field height
0.00 mm19.00 mm19.00 mm
16.00 mm18.60 mm18.31 mm
32.00 mm18.19 mm17.62 mm
48.00 mm17.79 mm16.93 mm
64.00 mm17.38 mm16.24 mm
80.00 mm16.98 mm15.55 mm
96.00 mm16.57 mm14.86 mm
112.00 mm16.17 mm14.17 mm
128.00 mm15.76 mm13.48 mm
144.00 mm15.36 mm12.79 mm
160.00 mm14.96 mm12.10 mm
176.00 mm14.55 mm11.41 mm
192.00 mm14.15 mm10.71 mm
208.00 mm13.74 mm10.02 mm
224.00 mm13.34 mm9.33 mm
240.00 mm12.93 mm8.64 mm
256.00 mm12.53 mm7.95 mm
272.00 mm12.12 mm7.26 mm
288.00 mm11.72 mm6.57 mm
304.00 mm11.32 mm5.88 mm
320.00 mm10.91 mm5.19 mm
336.00 mm10.51 mm4.50 mm
352.00 mm10.10 mm3.81 mm
368.00 mm9.70 mm3.12 mm
