Pyrometer CellaSwitch PKS 21

Artikelbeskrivning

Specialfunktioner:

Pyrometer CellaSwitch PKS 21

Mätområde		350 - 1350 °C 350 - 1350 °C
Fokusavstånd		1,5 m 1,5 m

Ditt val påverkar andra inställningar

utförande

AF 1

Du kan begära denna artikel från oss
antal:

utförande	CellaSwitch PKS 21 AF 1
Mätområde	350 - 1350 °C
Mätfält	12,5 mm
Fokusavstånd	1,5 m
form på mätområdet	rund
mätprincip	spektral

tekniska data Nedladdningar Mätfältsräknare tillbehör Emissivitetsberäkning Skicka förfrågan IO-Link IODD IO-Link Tillverkardeklaration

Pyrometer CellaSwitch PKS 21

tekniska data

Mätparametrar

Mätområde	350 - 1350 °C
Sensor	Fotodiod
Spektralt intervall	1,0 - 1,7 um
Svarstid t90	≤ 2 ms (T ≥ 620 °C)
Mätosäkerhet	1% av intervallets slutliga värde
Upplösning för gränssnitt	10 K (1 %)
Upplösning för display	10 K (1 %)

Elektriska parametrar

utgångskoppling	2 NO-kontakter PNP ≤ 150 mA
Testingång	10 - 34 V DC (enligt IEC 61131-2)
Strömförsörjning	10 - 34 V DC Rippel ≤ 200 mV
Strömförbrukning	≤ 30 mA vid 24 V DC utan lastström

Funktioner

Display	två sju segment LED, röd, siffrhöjd 8 mm
Statusvisning	2 x LED
Kontrollelement	3 knappar

Allmänna parametrar

Anslutning	M12-kontakt, 5-polig
Omgivningstemperatur	Messkopf: -20 - 250 °C Elektronisk: 0 - 65 ° C
Förvaringstemperatur	-20 - +80 °C
Tillåten luftfuktighet	95% r.H. max. (Icke-kondenserande)
Dimensioner	Ø 30 x 163 mm (utan kontakt)
Kapslingsmaterial	Rostfritt stål
skyddsklass	IP 65 enligt till DIN 40050
Vikt	Elektronisk del: 0,235 kg Mäthuvud: 0,230 kg

Justerbara parametrar

parametrar

Till- och frånkopplingvärde är successivt 1% av temperaturområdet
Omkopplingsfunktion: N.O. / N. C. kontakt
Kopplings- och avstängningsfördröjning 0 till 9,9 sek, gradvis 0,1 sek

funktioner

Testfunktion

via driftsmeny eller via extern styrsignal

Leveransomfattning

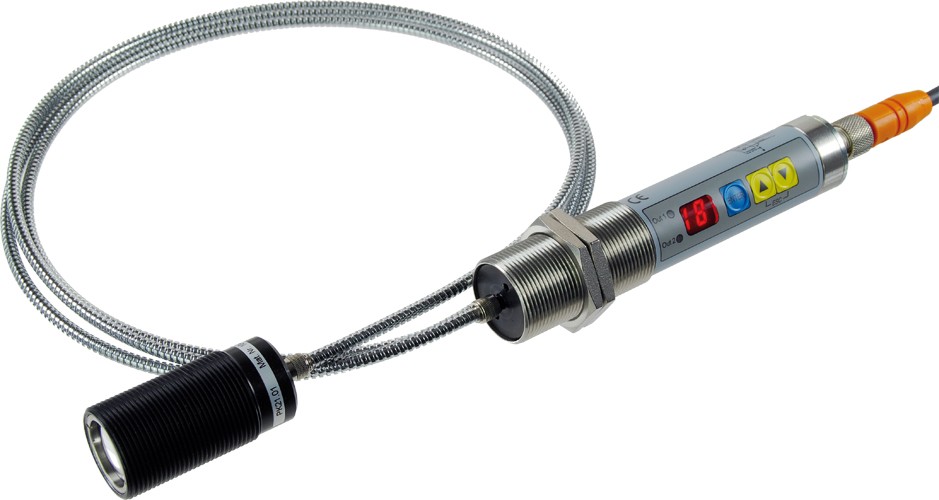

Infraröd sensor PKS 21 med mäthuvud PA 21.01
Manual
2 fästmuttrar
* Den fiberoptiska kabeln måste beställas separat.

Pyrometer CellaSwitch PKS 21

Nedladdningar

broschyr CellaSwitch PKS

manual CellaSwitch PKS

tillverkardeklaration Declaration från Conformity PKSxx

UKCA Declaration från Conformity PKSxx

Pyrometer CellaSwitch PKS 21

Mätfältsräknare

mätavstånd	mätfältets diameter
0.00 mm	21.00 mm
60.00 mm	20.66 mm
120.00 mm	20.32 mm
180.00 mm	19.98 mm
240.00 mm	19.64 mm
300.00 mm	19.30 mm
360.00 mm	18.96 mm
420.00 mm	18.62 mm
480.00 mm	18.28 mm
540.00 mm	17.94 mm
600.00 mm	17.60 mm
660.00 mm	17.26 mm
720.00 mm	16.92 mm
780.00 mm	16.58 mm
840.00 mm	16.24 mm
900.00 mm	15.90 mm
960.00 mm	15.56 mm
1,020.00 mm	15.22 mm
1,080.00 mm	14.88 mm
1,140.00 mm	14.54 mm
1,200.00 mm	14.20 mm
1,260.00 mm	13.86 mm
1,320.00 mm	13.52 mm
1,380.00 mm	13.18 mm
1,440.00 mm	12.84 mm
1,500.00 mm	12.50 mm
