Pirómetro CellaSwitch PKS 21

Descripción del artículo

Características especiales:

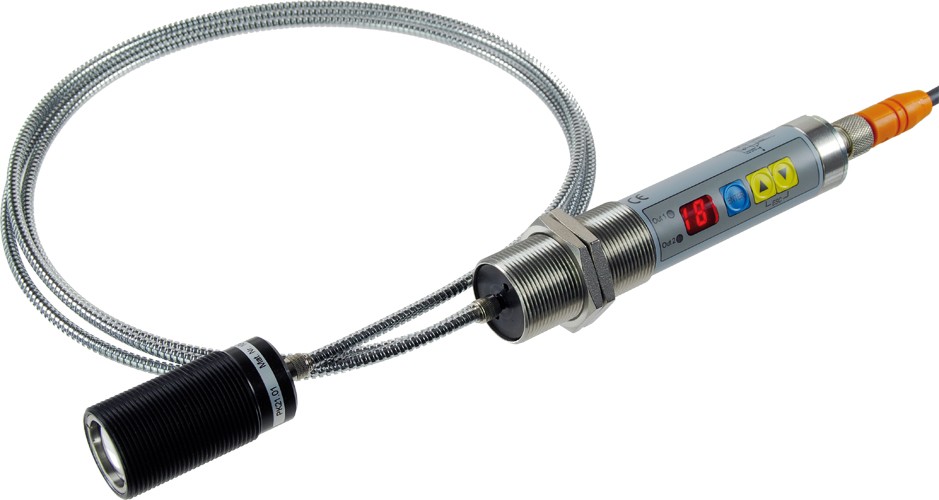

Pirómetro CellaSwitch PKS 21

Rango de medición		350 - 1350 °C 350 - 1350 °C
Distancia de enfoque		1,5 m 1,5 m

Su selección afectará a otros ajustes

Versión

AF 1

Puede solicitarnos este artículo
Cantidad:

Versión	CellaSwitch PKS 21 AF 1
Rango de medición	350 - 1350 °C
Campo de medición	12,5 mm
Distancia de enfoque	1,5 m
Forma del campo de visión	redondo
Principio de medición	espectral

Datos técnicos Descargas Calculadora del campo de medición Accesorios Calcular la emisividad Encuentre el dispositivo adecuado IO-Link IODD IO-Link Declaración del fabricante

Pirómetro CellaSwitch PKS 21

Datos técnicos

Parámetros de medición

Rango de medición	350 - 1350 °C
Sensor	Fotodiodo
Rango espectral	1,0 - 1,7 µm
Tiempo de respuesta t90	≤ 2 ms (T ≥ 620 °C)
Incertidumbre de medición	1 % del valor final del rango
Resolución de la interfaz	10 K (1 %)
Resolución del display	10 K (1 %)

Parámetros eléctricos

Salida de conmutación	2 contactos N/A PNP ≤ 150 mA
Entrada de test	10 - 34 V DC (según IEC 61131-2)
Alimentación eléctrica	10 - 34 V DC Rizado ≤ 200 mV
Consumo eléctrico	30 mA a 24 V DC sin corriente de carga

Características

Display	2 displays LED de 7 segmentos, rojo, altura del dígito 8 mm
Indicación de estado	dos LEDs
Elementos de operación	3 teclas de control

Parámetros generales

Conexión	Conector enchufable M12 de 5 polos
Temperatura ambiente	Messkopf: -20 - 250 °C Unidad electrónica: 0 - 65 °C
Temperatura de almacenamiento	-20 - +80 °C
Humedad del aire admisible	95 % H.r. máx. (sin condensación)
Dimensiones	Ø 30 x 163 mm (sin clavija)
Material de la carcasa	Acero inox
Tipo de protección	IP 65 según DIN 40050
Peso	Parte electrónica: 0,235 kg Cabezal de medición: 0,230 kg

Parámetros ajustables

Parámetros

Punto de conexión y de desconexión gradualmente 1 % del rango de temperatura
Contactos N/A o N/C
Retardo de conexión y desconexión 0 a 9,9 s, por pasos de 0,1 s

Funciones

Función de prueba

a través del menú de control o a través de una señal de control externa

Volumen de suministro

Sensor infrarrojo PKS 21 con cabezal de medición PA 21.01
Manual de instrucciones de uso
2 tuercas de fijación
* El cable de fibra óptica debe pedirse por separado.

Pirómetro CellaSwitch PKS 21

Descargas

Folleto CellaSwitch PKS

Manual de instrucciones CellaSwitch PKS

Declaración de conformidad Declaration de Conformity PKSxx

UKCA Declaration de Conformity PKSxx

Pirómetro CellaSwitch PKS 21

Calculadora del campo de medición

Distancia de medición	Diámetro del campo de visión
0.00 mm	21.00 mm
60.00 mm	20.66 mm
120.00 mm	20.32 mm
180.00 mm	19.98 mm
240.00 mm	19.64 mm
300.00 mm	19.30 mm
360.00 mm	18.96 mm
420.00 mm	18.62 mm
480.00 mm	18.28 mm
540.00 mm	17.94 mm
600.00 mm	17.60 mm
660.00 mm	17.26 mm
720.00 mm	16.92 mm
780.00 mm	16.58 mm
840.00 mm	16.24 mm
900.00 mm	15.90 mm
960.00 mm	15.56 mm
1,020.00 mm	15.22 mm
1,080.00 mm	14.88 mm
1,140.00 mm	14.54 mm
1,200.00 mm	14.20 mm
1,260.00 mm	13.86 mm
1,320.00 mm	13.52 mm
1,380.00 mm	13.18 mm
1,440.00 mm	12.84 mm
1,500.00 mm	12.50 mm
