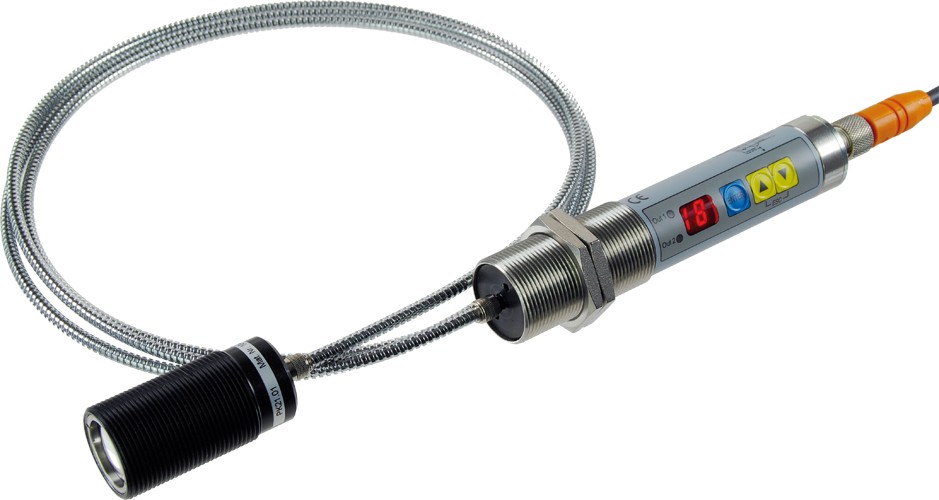

Pyromètre CellaSwitch PKS 21

Description de l'article

Caractéristiques particulières:

Pyromètre CellaSwitch PKS 21

Plage de mesure		350 - 1350 °C 350 - 1350 °C
Distance focale		1,5 m 1,5 m

Votre choix influencera d'autres réglages.

Version

AF 1

Vous pouvez nous demander cet article
Quantité:

Version	CellaSwitch PKS 21 AF 1
Plage de mesure	350 - 1350 °C
Taille objet	12,5 mm
Distance focale	1,5 m
Forme de la cible	rond
Principe de mesure	monochromatique

Données techniques Téléchargements Calculatrice taille de cible Accessoires Calculatrice d'émissivité Demande d’application IO-Link IODD IO-Link Déclaration du fabricant

Pyromètre CellaSwitch PKS 21

Données techniques

Paramètres de mesure

Plage de mesure	350 - 1350 °C
Capteur	Photodiode
Plage spectrale	1,0 - 1,7 µm
Temps de réponse t90	≤ 2 ms (T ≥ 620 °C)
Incertitude de mesure	1 % de la valeur de fin de plage
Résolution de sortie	10 K (1 %)
Résolution de l'afficheur	10 K (1 %)

Paramètres électriques

Sortie de commutation	2 x contacts à fermeture PNP ≤ 150 mA
Entrée test	10 - 34 V DC (selon IEC 61131-2)
Alimentation électrique	10 - 34 V DC Ondulation ≤ 200 mV
Consommation de courant	≤ 30 mA à 24 V DC sans courant de charge

Caractéristiques

Afficheur	2 x LED à 7 segments, rouge, hauteur des chiffres 8 mm
Etats de l'afficheur	2 x LED
Eléments de contrôle	3 boutons

Paramètres généraux

Connexion	Connecteur M12 à 5 pôles
Température ambiante	Messkopf: -20 - 250 °C Electronique: 0 - 65 °C
Température de stockage	-20 - +80 °C
Humidité de l'air admissible	95 % hum. rel. max. (non condensée)
Dimensions	Ø 30 x 163 mm (sans connecteur)
Matériau du boîtier	Acier fin
Classe de protection	IP 65 selon DIN 40050
Poids	Pièce électronique : 0,235 kg Tête de mesure : 0,230 kg

Paramètres ajustables

Paramètres

Points d'enclenchement et de déclenchement par paliers 1 % de la plage de température
Fonction de commutation : contact à fermeture / contact à ouverture
Temporisation de l'enclenchement et du déclenchement 0 - 9,9 s, par paliers 0,1 s

Fonctions

Fonction test

Via menu de commande ou via signal externe de commande

Etendue de la livraison

Capteur infrarouge PKS 21 avec tête de mesure PA 21.01
Manuel
2 écrous de fixation
* La fibre optique doit être commandée séparément.

Pyromètre CellaSwitch PKS 21

Téléchargements

Brochure CellaSwitch PKS

Manuel CellaSwitch PKS

Déclaration de conformité Déclaration de conformité PKSxy

UKCA Declaration of Conformity PKSxx

Pyromètre CellaSwitch PKS 21

Calculatrice taille de cible

Distance de mesure	Diamètre du spot
0.00 mm	21.00 mm
60.00 mm	20.66 mm
120.00 mm	20.32 mm
180.00 mm	19.98 mm
240.00 mm	19.64 mm
300.00 mm	19.30 mm
360.00 mm	18.96 mm
420.00 mm	18.62 mm
480.00 mm	18.28 mm
540.00 mm	17.94 mm
600.00 mm	17.60 mm
660.00 mm	17.26 mm
720.00 mm	16.92 mm
780.00 mm	16.58 mm
840.00 mm	16.24 mm
900.00 mm	15.90 mm
960.00 mm	15.56 mm
1,020.00 mm	15.22 mm
1,080.00 mm	14.88 mm
1,140.00 mm	14.54 mm
1,200.00 mm	14.20 mm
1,260.00 mm	13.86 mm
1,320.00 mm	13.52 mm
1,380.00 mm	13.18 mm
1,440.00 mm	12.84 mm
1,500.00 mm	12.50 mm
