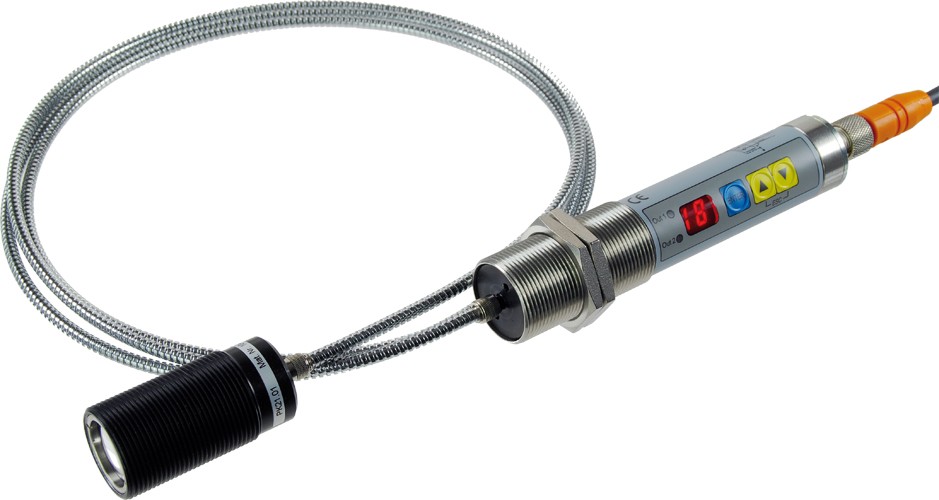

Pirometr CellaSwitch PKS 21

Opis artykułu

Cechy szczególne:

Pirometr CellaSwitch PKS 21

Zakres pomiarowy		350 - 1350 °C 350 - 1350 °C
Odległość ogniskowania		1,5 m 1,5 m

Twój wybór będzie miał wpływ na inne ustawienia

Wykonanie

AF 1

Możesz zażądać od nas tego artykułu
Ilość:

Wykonanie	CellaSwitch PKS 21 AF 1
Zakres pomiarowy	350 - 1350 °C
Pole pomiarowe	12,5 mm
Odległość ogniskowania	1,5 m
Kształt pola pomiarowego	okrągły
Zasada pomiaru	jednokolorowy

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji IO-Link IODD IO-Link Deklaracja producenta

Pirometr CellaSwitch PKS 21

Dane techniczne

Parametry metrologiczne

Zakres pomiarowy	350 - 1350 °C
Czujnik	Fotodioda
Zakres widmowy	1,0-1,7 µm
Czas reakcji t90	≤ 2 ms (T ≥ 620 °C)
Niepewność pomiaru	1% pełnej skali
Rozdzielczość interfejsu	10 K (1 %)
Wyświetlanie rozdzielczości	10 K (1 %)

Parametry elektryczne

Przełączanie wyjścia	2 x zestyk zwierny PNP ≤ 150 mA
Wejście testowe	10 - 34 V DC (zgodnie z IEC 61131-2)
Zasilacz	10 - 34 V DC Tętnienie ≤ 200 mV
Pobór mocy	≤ 30 mA przy 24 V DC bez prądu obciążenia

Wyposażenie

Wyświetl	Czerwona dioda LED 2 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu	2 x LED
Sterowanie	3 przyciski

Ogólne parametry

Połączenie	5-pinowe złącze M12
Temperatura otoczenia	Messkopf: -20 - 250 °C Elektronika: 0–65 ° C
Temperatura przechowywania	-20 - +80 °C
Dopuszczalna wilgotność	95% r.H. max. (bez kondensacji)
Wymiar	Ø 30 x 163 mm (bez wtyczki)
Materiał obudowy	Stal nierdzewna
Stopień ochrony	IP 65 zgodnie z DIN 40050
Waga	Elektronika: 0,235 kg Głowica pomiarowa: 0,230 kg

Regulowane parametry

Parametry

Punkt włączenia i wyłączenia stopniowo 1% zakresu temperatur
Funkcja przełączania: normalnie otwarta / normalnie zamknięta
Opóźnienie włączenia i wyłączenia 0 - 9,9 sek., Przyrostowo 0,1 sek

Funkcje

Funkcja testowa

za pomocą menu operacyjnego lub zewnętrznego sygnału sterującego

Zakres dostawy

Czujnik podczerwieni PKS 21 z głowicą pomiarową PA 21.01
Instrukcja obsługi
2 nakrętki mocujące
* Kabel światłowodowy należy zamówić osobno.

Pirometr CellaSwitch PKS 21

Pliki do pobrania

Broszura CellaSwitch PKS

Instrukcje CellaSwitch PKS

Deklaracja zgodności Declaration z Conformity PKSxx

UKCA Declaration z Conformity PKSxx

Pirometr CellaSwitch PKS 21

Kalkulator pola widzenia

Odległość pomiaru	Średnica pola pomiarowego
0.00 mm	21.00 mm
60.00 mm	20.66 mm
120.00 mm	20.32 mm
180.00 mm	19.98 mm
240.00 mm	19.64 mm
300.00 mm	19.30 mm
360.00 mm	18.96 mm
420.00 mm	18.62 mm
480.00 mm	18.28 mm
540.00 mm	17.94 mm
600.00 mm	17.60 mm
660.00 mm	17.26 mm
720.00 mm	16.92 mm
780.00 mm	16.58 mm
840.00 mm	16.24 mm
900.00 mm	15.90 mm
960.00 mm	15.56 mm
1,020.00 mm	15.22 mm
1,080.00 mm	14.88 mm
1,140.00 mm	14.54 mm
1,200.00 mm	14.20 mm
1,260.00 mm	13.86 mm
1,320.00 mm	13.52 mm
1,380.00 mm	13.18 mm
1,440.00 mm	12.84 mm
1,500.00 mm	12.50 mm
