Pirometre CellaSwitch PKS 21

Makale açıklaması

Özel özellikler:

Pirometre CellaSwitch PKS 21

Ölçüm aralığı		350 - 1350 °C 350 - 1350 °C
Odak uzaklığı		1,5 m 1,5 m

Seçiminiz diğer ayarları etkileyecektir

uygulamak

AF 1

Bu makaleyi bizden talep edebilirsiniz
Kalabalık:

uygulamak	CellaSwitch PKS 21 AF 1
Ölçüm aralığı	350 - 1350 °C
Ölçüm alanı	12,5 mm
Odak uzaklığı	1,5 m
ölçüm alanının şekli	etrafında
ölçüm prensibi	spektral

Teknik özellikler İndirilenler Ölçüm alanı hesaplayıcısı aksesuarlar Emisivite Hesaplayıcı başvuru talebi IO-Link IODD IO-Link Üretici Beyanı

Pirometre CellaSwitch PKS 21

Teknik özellikler

Metrolojik parametreler

Ölçüm aralığı	350 - 1350 °C
Sensör	Fotodiyot
Spektral aralık	1.0 - 1.7 µm
Ayar süresi t90	≤ 2 ms (T ≥ 620 °C)
Ölçüm belirsizliği	Tam ölçeğin %1'i
Çözünürlük Arayüzü	10 K (1 %)
Çözünürlük Ekranı	10 K (1 %)

Elektriksel parametreler

Anahtarlama çıkışı	2 x NO kontak PNP ≤ 150 mA
Test girişi	10 - 34 V DC (IEC 61131-2'ye göre)
Güç kaynağı	10 - 34 V DC Dalgalanma ≤ 200 mV
Güç tüketimi	Yük akımı olmadan 24 V DC'de ≤ 30 mA

Özellikler

Ekran	2 x 7 segment LED kırmızı, basamak yüksekliği 8 mm
Durum göstergesi	2 x LED
İşletim elemanları	3 basmalı düğme

Genel parametreler

Bağlantı	M12 fiş konnektörü 5 kutuplu
Ortam sıcaklığı	Messkopf: -20 - 250 °C Elektronik: 0 - 65 °C
Depolama sıcaklığı	-20 - +80 °C
İzin verilen nem	95 % r.h. maks. (yoğuşmasız)
Boyut	Ø 30 x 163 mm (fişsiz)
Gövde malzemesi	Paslanmaz çelik
Koruma sınıfı	DIN 40050'ye göre IP 65
Ağırlık	Elektronik: 0,235 kg Ölçüm başlığı: 0,230 kg

Ayarlanabilir parametreler

Parametre

Açma ve kapama noktası kademeli olarak sıcaklık aralığının %1'i
Anahtarlama işlevi: kontak kurma / kontak kesme
Açma ve kapama gecikmesi 0 - 9,9 sn, kademeli 0,1 sn

Fonksiyonlar

Test fonksiyonu

işletim menüsü veya harici kontrol sinyali aracılığıyla

Teslimat kapsamı

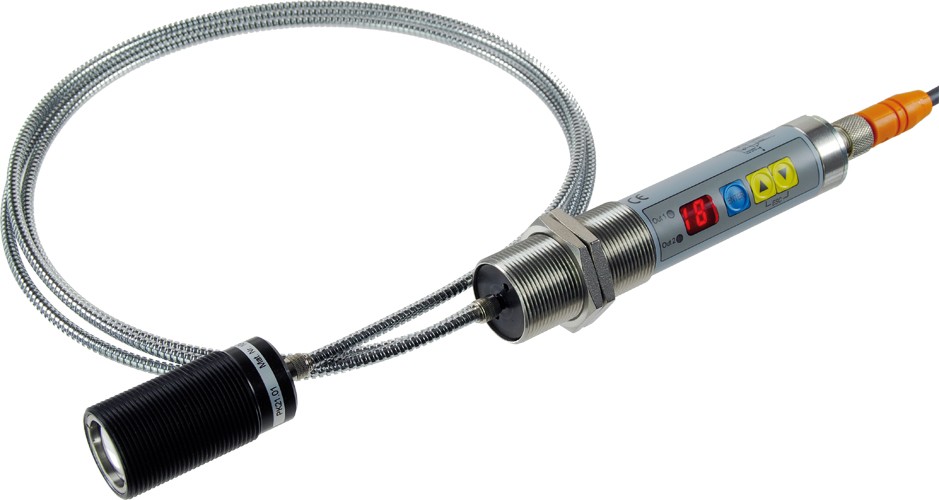

PA 21.01 ölçüm kafalı kızılötesi sensör PKS 21
Kullanım kılavuzu
2 montaj somunu
* Fiber optik fiber ayrıca sipariş edilmelidir.

Pirometre CellaSwitch PKS 21

İndirilenler

broşür CellaSwitch PKS

Talimatlar CellaSwitch PKS

Uygunluk beyanı Declaration itibaren Conformity PKSxx

UKCA Declaration itibaren Conformity PKSxx

Pirometre CellaSwitch PKS 21

Ölçüm alanı hesaplayıcısı

ölçüm mesafesi	alan çapını ölçmek
0.00 mm	21.00 mm
60.00 mm	20.66 mm
120.00 mm	20.32 mm
180.00 mm	19.98 mm
240.00 mm	19.64 mm
300.00 mm	19.30 mm
360.00 mm	18.96 mm
420.00 mm	18.62 mm
480.00 mm	18.28 mm
540.00 mm	17.94 mm
600.00 mm	17.60 mm
660.00 mm	17.26 mm
720.00 mm	16.92 mm
780.00 mm	16.58 mm
840.00 mm	16.24 mm
900.00 mm	15.90 mm
960.00 mm	15.56 mm
1,020.00 mm	15.22 mm
1,080.00 mm	14.88 mm
1,140.00 mm	14.54 mm
1,200.00 mm	14.20 mm
1,260.00 mm	13.86 mm
1,320.00 mm	13.52 mm
1,380.00 mm	13.18 mm
1,440.00 mm	12.84 mm
1,500.00 mm	12.50 mm
