Pirometro CellaSwitch PKS 21

descrizione dell'articolo

Caratteristiche speciali:

Pirometro CellaSwitch PKS 21

Campo di misura		350 - 1350 °C 350 - 1350 °C
Distanza di messa a fuoco		1,5 m 1,5 m

La scelta influisce sulle altre impostazioni

Versione

AF 1

Potete richiedere questo articolo a noi
Quantità:

Versione	CellaSwitch PKS 21 AF 1
Campo di misura	350 - 1350 °C
Campo di misura	12,5 mm
Distanza di messa a fuoco	1,5 m
Forma dell'area di misura	Rotondo
Principio di misura	Monocromatico

Dati tecnici Download Calcolatore del campo di misura Accessori Calcolatore di emissività Richiesta di iscrizione IO-Link IODD IO-Link Dichiarazione del produttore

Pirometro CellaSwitch PKS 21

Dati tecnici

Parametri metrologici

Campo di misura	350 - 1350 °C
Sensore	fotodiodo
Gamma spettrale	1,0 - 1,7 µm
Tempo di impostazione t90	≤ 2 ms (T ≥ 620 °C)
Incertezza di misura	1 % del fondo scala
Interfaccia di risoluzione	10 K (1 %)
Risoluzione del display	10 K (1 %)

Parametri elettrici

Uscita di commutazione	2 x contatto di chiusura PNP ≤ 150 mA
Ingresso di prova	10 - 34 V DC (secondo IEC 61131-2)
Alimentazione elettrica	10 - 34 V DC Ondulazione ≤ 200 mV
Consumo di energia	≤ 30 mA a 24 V DC senza corrente di carico

Attrezzatura

Visualizzare	2 x 7 segmenti LED rosso, altezza cifre 8 mm
Visualizzazione dello stato	2 x LED
Elementi operativi	3 pulsanti

Parametri generali

Collegamento	Connettore M12 a 5 poli
Temperatura ambiente	Messkopf: -20 - 250 °C Elettronica: 0 - 65 °C
Temperatura di conservazione	-20 - +80 °C
Umidità dell'aria consentita	95 % u.r. max (senza condensa)
Dimensioni	Ø 30 x 163 mm (senza spina)
Materiale dell'alloggiamento	Acciaio inossidabile
Classe di protezione	IP 65 secondo DIN 40050
Peso	Elettronica: 0,235 kg Testa di misura: 0,230 kg

Parametri regolabili

Parametri

Punto di accensione e di spegnimento in senso graduale 1 % del campo di temperatura
Funzione di commutazione: normalmente aperto / normalmente chiuso
Ritardo di accensione e spegnimento 0 - 9,9 sec, passo-passo 0,1 sec

Funzioni

Funzione di test

tramite menu operativo o tramite segnale di comando esterno

Ambito di fornitura

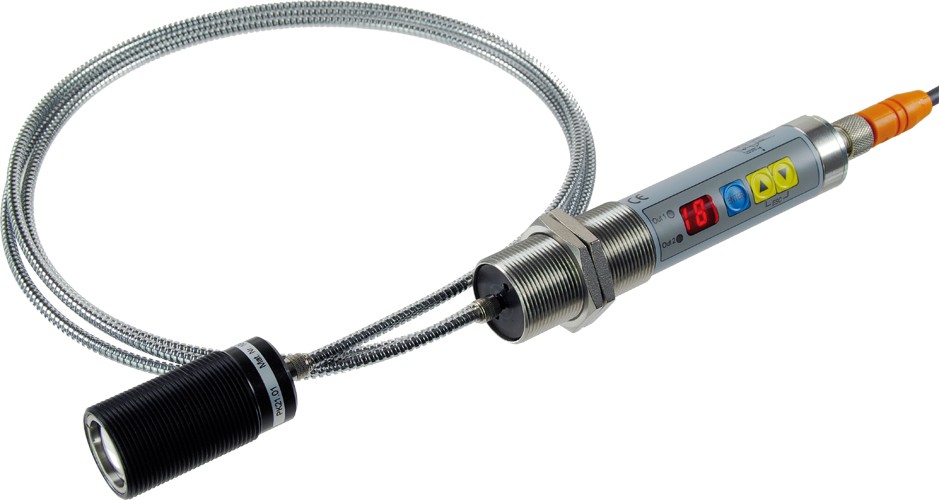

Sensore a infrarossi PKS 21 con testa di misura PA 21.01
Istruzioni per l'uso
2 dadi di fissaggio
* Il cavo in fibra ottica deve essere ordinato separatamente.

Pirometro CellaSwitch PKS 21

Download

Catalogo CellaSwitch PKS

Manuale CellaSwitch PKS

Dichiarazione di conformità Declaration da Conformity PKSxx

UKCA Declaration da Conformity PKSxx

Pirometro CellaSwitch PKS 21

Calcolatore del campo di misura

Distanza di misurazione	Diametro del punto di misura
0.00 mm	21.00 mm
60.00 mm	20.66 mm
120.00 mm	20.32 mm
180.00 mm	19.98 mm
240.00 mm	19.64 mm
300.00 mm	19.30 mm
360.00 mm	18.96 mm
420.00 mm	18.62 mm
480.00 mm	18.28 mm
540.00 mm	17.94 mm
600.00 mm	17.60 mm
660.00 mm	17.26 mm
720.00 mm	16.92 mm
780.00 mm	16.58 mm
840.00 mm	16.24 mm
900.00 mm	15.90 mm
960.00 mm	15.56 mm
1,020.00 mm	15.22 mm
1,080.00 mm	14.88 mm
1,140.00 mm	14.54 mm
1,200.00 mm	14.20 mm
1,260.00 mm	13.86 mm
1,320.00 mm	13.52 mm
1,380.00 mm	13.18 mm
1,440.00 mm	12.84 mm
1,500.00 mm	12.50 mm
