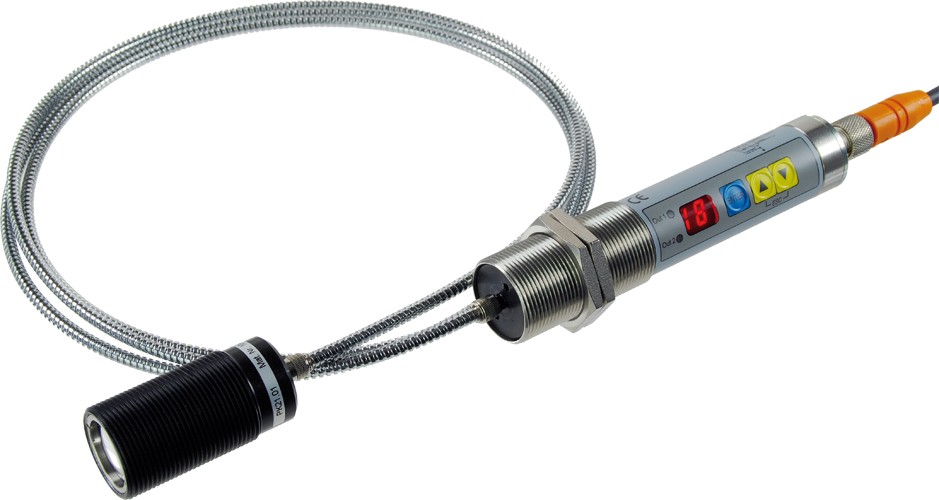

Pirómetro CellaSwitch PKS 21

Descrição do item

Características especiais:

Pirómetro CellaSwitch PKS 21

Faixa de medição 0 - 200 C:		350 - 1350 °C 350 - 1350 °C
Distância de foco		1,5 m 1,5 m

Sua seleção terá repercussões em outras configurações

Modelo

AF 1

Pode solicitar este artigo a nós
Quantidade:

Modelo	CellaSwitch PKS 21 AF 1
Faixa de medição 0 - 200 C:	350 - 1350 °C
Campo de medição	12,5 mm
Distância de foco	1,5 m
Forma do campo de medição	redondo
Princípio de medição	de uma cor

Dados técnicos Downloads Calculadora do campo de visão Acessórios Calculador de emissividade Encontre o dispositivo adequado IO-Link IODD IO-Link Declaração do fabricante

Pirómetro CellaSwitch PKS 21

Dados técnicos

Incerteza da medição

Faixa de medição 0 - 200 C:	350 - 1350 °C
Função de serviço	Funções
Lente padrão PZ 10.01: foco 0.3 m - ∞	1,0 - 1,7 µm
Tempo de ajuste t90	≤ 2 ms (T ≥ 620 °C)
niquelado de metal	1 % da escala total
Interface de Resolução	10 K (1 %)
Resolução do visor	10 K (1 %)

Parâmetros elétricos

Mudança de entrada	2 x fazer contato PNP ≤ 150 mA
Função de teste	10 - 34 V DC (de acordo com IEC 61131-2)
Modo de operação de memória	10 - 34 V DC Ondulação ≤ 200 mV
Fechadura com chave	≤ 30 mA a 24 V DC sem corrente de carga

Equipamentos

Mostrar	2 x 7 segmentos LED vermelho, altura dos dígitos 8 mm
Indicação do status dos LEDs	2 x LED
Elementos operacionais	3 botões de pressão

Parâmetros gerais

Conexão	Conector M12 de 5 pinos
USB	Messkopf: -20 - 250 °C Eletrônica: 0 - 65 °C
Luz piloto laser	-20 - +80 °C
adicionalmente para a faixa de medição de 250 - 2000 °C:	95 % r.h. máximo (sem condensação)
Dimensões	Ø 30 x 163 mm (sem plugue)
Endereço do aparelho	Aço Inoxidável
Valor limiar da função DTD	Compensação da radiação de fundo
Filtro suavizante	Eletrônica: 0,235 kg Cabeça de medição: 0,230 kg

Parâmetros ajustáveis

Parâmetros da função ATD

Pontos de ligação e desligamento passo a passo 1 % da faixa de temperatura
Função de comutação: normalmente aberto / normalmente fechado
Retardo de ligação e desligamento 0 - 9,9 seg., passo a passo 0,1 seg.

para fonte de alimentação, saída analógica e saída de comutação

Termopilha

via menu de operação ou via sinal de controle externo

Função Linearização

Sensor infravermelho PKS 21 com cabeça de medição PA 21.01
Instruções de operação
2 porcas de fixação
* O cabo de fibra ótica deve ser encomendado separadamente.

Pirómetro CellaSwitch PKS 21

Downloads

Catálogo CellaSwitch PKS

Instruções CellaSwitch PKS

Declaração de conformidade Declaration de Conformity PKSxx

UKCA Declaration de Conformity PKSxx

Pirómetro CellaSwitch PKS 21

Calculadora do campo de visão

Distância de medição	Diâmetro do campo de visão
0.00 mm	21.00 mm
60.00 mm	20.66 mm
120.00 mm	20.32 mm
180.00 mm	19.98 mm
240.00 mm	19.64 mm
300.00 mm	19.30 mm
360.00 mm	18.96 mm
420.00 mm	18.62 mm
480.00 mm	18.28 mm
540.00 mm	17.94 mm
600.00 mm	17.60 mm
660.00 mm	17.26 mm
720.00 mm	16.92 mm
780.00 mm	16.58 mm
840.00 mm	16.24 mm
900.00 mm	15.90 mm
960.00 mm	15.56 mm
1,020.00 mm	15.22 mm
1,080.00 mm	14.88 mm
1,140.00 mm	14.54 mm
1,200.00 mm	14.20 mm
1,260.00 mm	13.86 mm
1,320.00 mm	13.52 mm
1,380.00 mm	13.18 mm
1,440.00 mm	12.84 mm
1,500.00 mm	12.50 mm
