고온계 CellaSwitch PKS 21

기사 설명

특별한 기능:

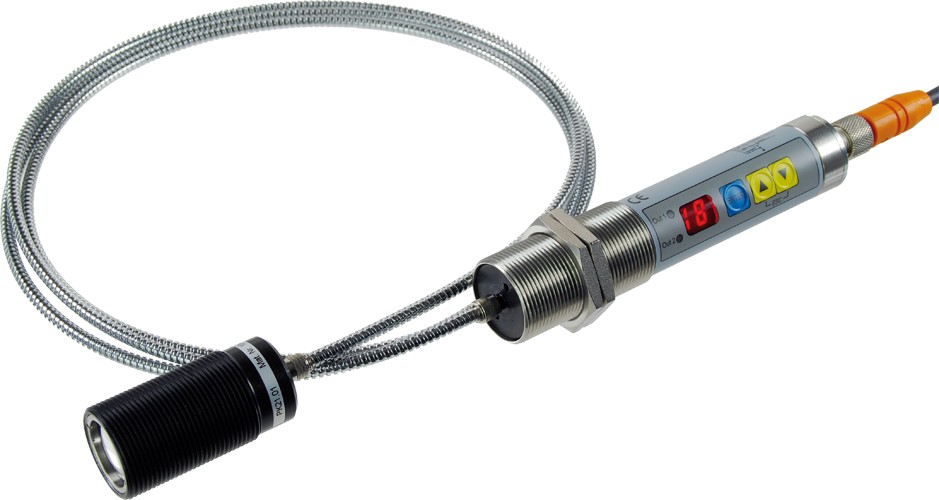

고온계 CellaSwitch PKS 21

측정 범위		350 - 1350 °C 350 - 1350 °C
초점 거리		1,5 m 1,5 m

선택 사항은 다른 설정에 영향을 미칩니다.

버전

AF 1

이 문서를 요청할 수 있습니다.
수량:

버전	CellaSwitch PKS 21 AF 1
측정 범위	350 - 1350 °C
표적 크기	12,5 mm
초점 거리	1,5 m
측정 영역의 형태	원형
측정 원리	스펙트럼

기술 자료 다운로드 시야각 계산기 액세서리 방사율 계산기 적용 요청 IO-Link IODD IO-Link 제조자 설명

고온계 CellaSwitch PKS 21

기술 자료

측정 파라미터

측정 범위	350 - 1350 °C
센서	포토 다이오드
스펙트럼 범위	1.0-1.7 µm
응답 시간 t90	≤ 2 ms (T ≥ 620 °C)
측정 불확실성	범위 최종값의 1%
인터페이스 분해능	10 K (1 %)
디스플레이 분해능	10 K (1 %)

전기 사양

스위칭 출력	2 x NO 접점 PNP ≤ 150 mA
테스트 입력	10-34V DC (IEC 61131-2에 따름)
전원	10 - 34 V DC Ripple ≤ 200mV
소비 전력	부하 전류없이 24V DC에서 30mA 이하

특징

디스플레이	2 x 7 세그먼트 LED, 적색, 숫자 높이 8 mm
상태 표시	2 x LED
제어 요소	3 buttons

일반 사양

연결	M12 커넥터 5 핀
주변 온도	Messkopf: -20 - 250 °C 전자 제품 : 0-65 ° C
보관 온도	-20 - +80 °C
허용 습도	95 % r.H. 최대 (비 응축)
크기	Ø 30 x 163mm (플러그 제외)
하우징 재료	스테인레스 스틸
보호 등급	DIN 40050에 따른 IP 65
중량	전자 부분 : 0.235kg 측정 헤드 : 0.230 kg

조정 가능한 파라미터

파라미터	온도 범위의 1% 지점마다 연속적으로 스위치 ON, OFF 스위칭 기능 : NO / NC 접점 0~9.9초, 점진적으로 0.1초 스위치 ON, OFF 지연

기능

테스트 기능

작동 메뉴 또는 외부 제어 신호를 통해

제품구성

제품구성	측정 헤드 PA 21.01이 있는 적외선 센서 PKS 21 매뉴얼 고정 너트 2 개 * 광섬유 케이블은 별도로 주문해야 합니다.

고온계 CellaSwitch PKS 21

다운로드

제품 카다로그 CellaSwitch PKS

매뉴얼 CellaSwitch PKS

적합성 인증 Declaration 에서 Conformity PKSxx

UKCA Declaration 에서 Conformity PKSxx

고온계 CellaSwitch PKS 21

시야각 계산기

측정 거리	측정 가능한 표적 직경
0.00 mm	21.00 mm
60.00 mm	20.66 mm
120.00 mm	20.32 mm
180.00 mm	19.98 mm
240.00 mm	19.64 mm
300.00 mm	19.30 mm
360.00 mm	18.96 mm
420.00 mm	18.62 mm
480.00 mm	18.28 mm
540.00 mm	17.94 mm
600.00 mm	17.60 mm
660.00 mm	17.26 mm
720.00 mm	16.92 mm
780.00 mm	16.58 mm
840.00 mm	16.24 mm
900.00 mm	15.90 mm
960.00 mm	15.56 mm
1,020.00 mm	15.22 mm
1,080.00 mm	14.88 mm
1,140.00 mm	14.54 mm
1,200.00 mm	14.20 mm
1,260.00 mm	13.86 mm
1,320.00 mm	13.52 mm
1,380.00 mm	13.18 mm
1,440.00 mm	12.84 mm
1,500.00 mm	12.50 mm
