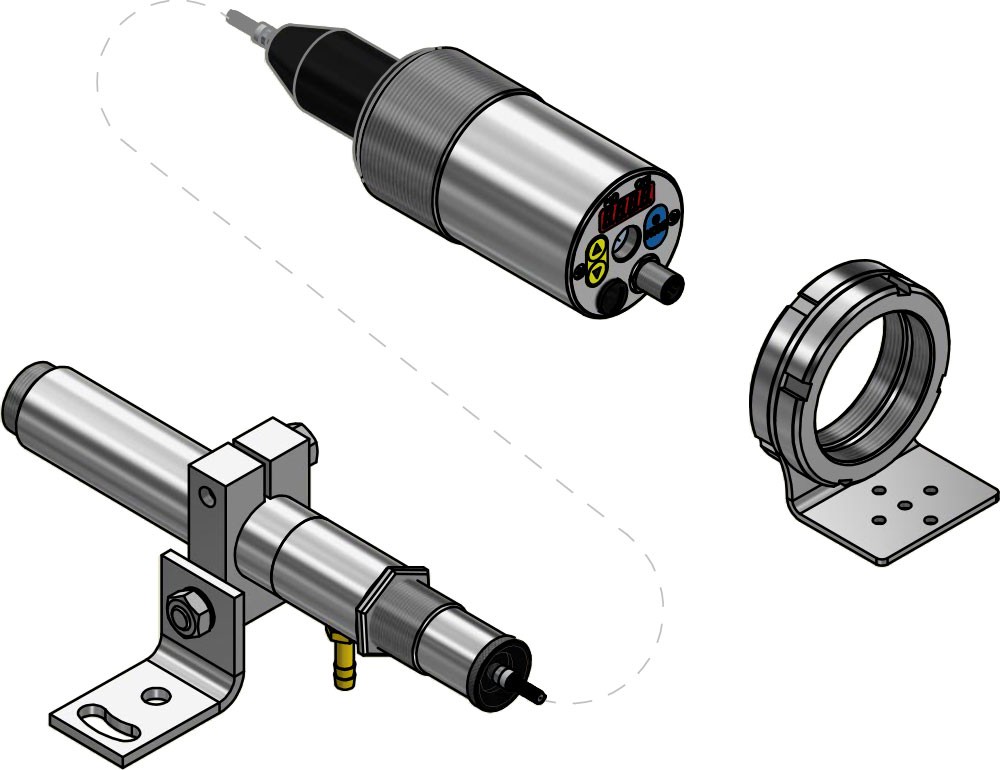

mätsystem PA 41-K002

Mätområde	700 - 3000 ° C i flera segment
Sensor	Dubbel fotodiod
Spektralt intervall	0,95 / 1,05 um
Svarstid t98	Mätområde 800 - 2400 ° C: ≤ 20 ms (T> 950 ° C) Mätområde 900 - 3000 ° C: ≤ 20 ms (T> 1050 ° C) Mätområde 700 - 1800 ° C: ≤ 20 ms (T> 850 ° C) Mätområde 1100 - 3000 ° C: ≤ 20 ms (T> 1350 ° C)
Mätosäkerhet	1,5% av mätvärdet [° C]
repeterbarhet	3 K
Temperaturkoefficient	0,05% / K
Upplösning för strömutgång	0,2 K + 0,03% av det valda området
Upplösning för gränssnitt	0,1 K
Upplösning för display	1 K

Mäthuvud

Mätområde 800 - 2400 ° C, 900 - 3000 ° C och 700 - 1800 ° C: PA 41.01 (M30): Fokusering 0,2 m - ∞ PA 41,05 (M16): Fokusering 0,12 m - ∞ PZ 41,18 (M16): fokusering 0,033 - 0,045 m dessutom för mätområde 800 - 2400 ° C: PZ 41.05 (M30): Fokussierung 0,3 m - ∞ Mätområde 1100 - 1300 ° C: PA 41,02 (M16): Fokusering 0,5 m - ∞

Analog utgång	0 (4) - 20 mA linjär, valbar, skalbar
Motstånd	≤ 500 Ω
Analog ingång	0 - 10 V
utgångskoppling	2 x Open Collector 24 V DC, ≤ 30 mA
utgångskoppling	2 x till 24 V
Gränssnitt	USB
Gränssnitt	RS485
Strömförsörjning	24 V DC +10% / -20%
Strömförbrukning	≤ 175 mA bei 24 V DC

Siktanordning	Laser pilotljus
Display	4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning	2 x LED
Kontrollelement	3 knappar

Anslutning	M12 skruvanslutning 8-polig
Omgivningstemperatur	Elektronisk: 0 - 65 ° C Mäthuvud: 250 ° C
Förvaringstemperatur	-20 - +80 °C
Tillåten luftfuktighet	95% r.H. max. (Icke-kondenserande)
Dimensioner	Elektronisk: Ø 65 mm x 187 mm Mäthuvud: beroende på typ
Kapslingsmaterial	Rostfritt stål V2A (1.4305)
skyddsklass	IP 65 enligt till DIN 40050
Vikt	ungefär. 0,9 kg

parametrar

Mätområde Mätområde och skalning för analoga in- och utsignaler Utjämningsfilter Driftläge för minne Lagringstid för minne Emissivitet transmissionsgrad Kompensation för bakgrundsstrålning Gränser och driftläge för larmkontakter Parametrar för ATD-funktionen (optinal) Lineariseringsfunktion Statusvisning för lysdioderna Simulering av ström och temperatur Temperaturenhet ° C / ° F Mätmetod tvåfärgad, enfärgad 1 och enfärgad 2 Tröskelnivån för föroreningsövervakningen

Övertemperatur signal	om den inre temperaturen överstiger 80 ° C visar den analoga utgången ett värde> 20,5 mA
Servicefunktion	Simulering av ett uppmätt värde eller en strömsignal

Leveransomfattning

Pyrometer CellaTemp PA Anslutningskabel VK 02 / A (5 m) Mäthuvud USB-kabel VK 11 / D (1,8 m) Programvara CellaView Manual (kort) * Den fiberoptiska kabeln måste beställas separat.

programvara

CellaView
