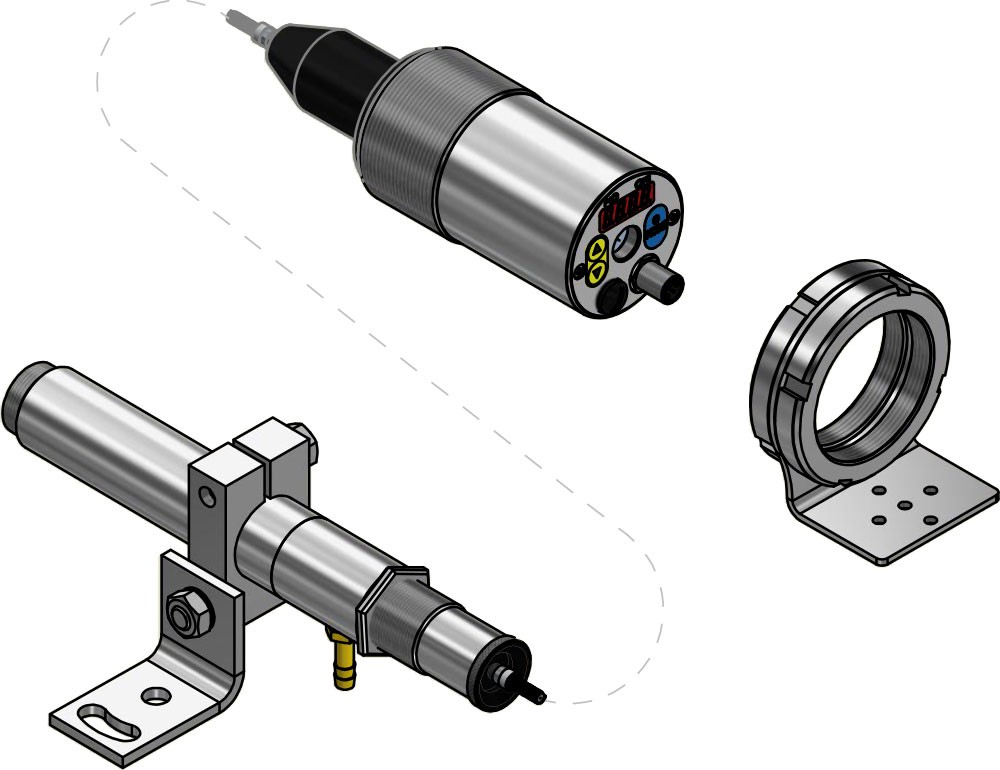

Messsystem PA 41-K002

Messbereich	700 - 3000 °C in Teilbereichen
Sensor	Doppel-Fotodiode
Spektralbereich	0,95 / 1,05 µm
Einstellzeit t98	Messbereich 800 - 2400 °C: ≤ 20 ms (T > 950 °C) Messbereich 900 - 3000 °C: ≤ 20 ms (T > 1050 °C) Messbereich 700 - 1800 °C: ≤ 20 ms (T > 850 °C) Messbereich 1100 - 3000 °C: ≤ 20 ms (T > 1350 °C)
Messunsicherheit	1,5 % vom Messwert [°C]
Reproduzierbarkeit	3 K
Temperaturkoeffizient	0,05 %/K
Auflösung Stromausgang	0,2 K + 0,03 % der eingestellten Messspanne
Auflösung Schnittstelle	0,1 K
Auflösung Anzeige	1 K

Messköpfe

Messbereich 800 - 2400 °C, 900 - 3000 °C und 700 - 1800 °C: PA 41.01 (M30): Fokussierung 0,2 m - ∞ PA 41.05 (M16): Fokussierung 0,12 m - ∞ PZ 41.18 (M16): Fokussierung 0,033 - 0,045 m zusätzlich bei Messbereich 800 - 2400 °C: PZ 41.05 (M30): Fokussierung 0,3 m - ∞ Messbereich 1100 - 1300 °C: PA 41.02 (M16): Fokussierung 0,5 m - ∞

Analogausgang	0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde	≤ 500 Ω
Analogeingang	0 - 10 V
Schaltausgang	2 x Open Collector 24 V DC, ≤ 30 mA
Schalteingang	2 x nach 24 V
Schnittstelle	USB
Schnittstelle	RS 485
Spannungsversorgung	24 V DC +10 % / -20 %
Stromaufnahme	≤ 175 mA bei 24 V DC

Visiereinrichtung	Laserpilotlicht
Display	4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige	2 x LED
Bedienelemente	3 Taster

Anschluss	M12 Schraubverbindung 8-polig
Umgebungstemperatur	Elektronik: 0 - 65 °C Messkopf: 250 °C
Lagertemperatur	-20 - +80 °C
Zulässige Luftfeuchtigkeit	95 % r.H. max. (nicht kondensierend)
Abmessung	Elektronik: Ø 65 mm x 187 mm Messkopf: abhängig vom Typ
Gehäusematerial	Edelstahl V2A (1.4305)
Schutzart	IP 65 nach DIN 40050
Gewicht	ca. 0,9 kg

Parameter

Messbereich Messgröße und Skalierung der analogen Ein- und Ausgänge Glättungsfilter Speicherbetriebsart Haltezeit des Speichers Emissionsgrad Transmissionsgrad Kompensation der Hintergrundstrahlung Grenzwerte und Betriebsart der Alarmkontakte Parameter der ATD-Funktion (optional) Linearisierungsfunktion Statusanzeige der LEDs Simulation von Strom und Temperatur Temperatureinheit °C/°F Messkanal Quotient, Spektral 1 und Spektral 2 Schwellwert der Verschmutzungsüberwachung

Übertemperatur Signal	ab einer Innentemperatur > 80 °C schaltet der Analogausgang auf > 20,5 mA
Servicefunktion	Simulation eines Messwertes oder eines Stromsignals

Lieferumfang

Pyrometer CellaTemp PA Anschlusskabel VK 02/A (5 m) Messkopf USB-Kabel VK 11/D (1,8 m) Software CellaView Bedienungsanleitung (kurz) * Der Lichtwellenleiter ist gesondert zu bestellen.
