Acier
Rapports d'application

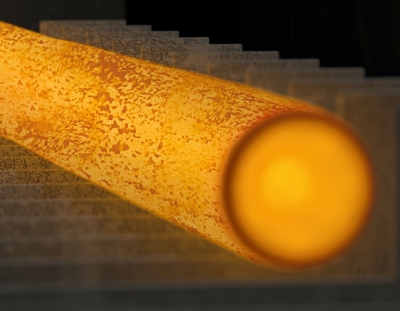

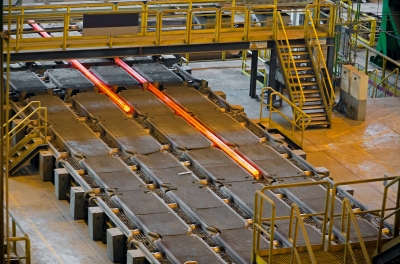

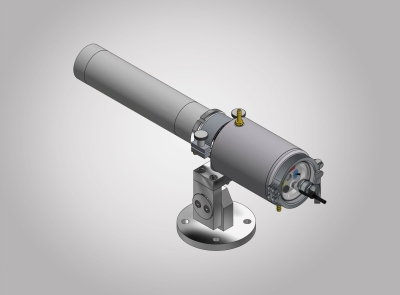

Rapport d'application sur le laminoir à tubes
Les pyromètres ont fait leurs preuves pour mesurer la température lors du poinçonnage, de l'étirage et du laminage de finition. Ils détectent le rayonnement infrarouge émis par l'objet et en calculent la température selon la loi de Planck sur le rayonnement. La mesure s'effectue de manière optique et sans contact, à une distance sûre et donc non destructive pour la pièce. La température est enregistrée en quelques millisecondes et sert de grandeur de surveillance et de régulation pour le processus de chauffage et de laminage.
Pour éviter l'influence perturbatrice de la calamine et de l'oxyde, les pyromètres disposent d'une fonction CSD (Clean Surface Detection). En combinaison avec une optique à haute résolution et un temps de mesure très court, les vraies températures sont filtrées à partir de la surface exempte de calamine et d'oxyde.
Pour éviter l'influence perturbatrice de la calamine et de l'oxyde, les pyromètres disposent d'une fonction CSD (Clean Surface Detection). En combinaison avec une optique à haute résolution et un temps de mesure très court, les vraies températures sont filtrées à partir de la surface exempte de calamine et d'oxyde.
Caractéristiques
- Fonction CSD (Clean Surface Detection) pour la détection de la température réelle de l'objet.
- Très haute résolution optique pour mesurer les points chauds à une distance sûre
- Méthode de mesure par quotient pour une mesure fiable malgré la poussière, la vapeur et la fumée
Note d'application

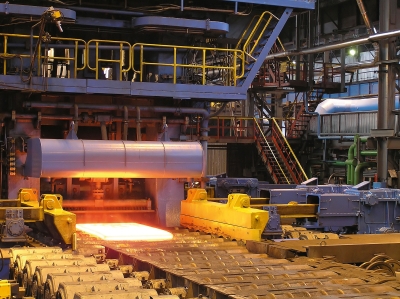

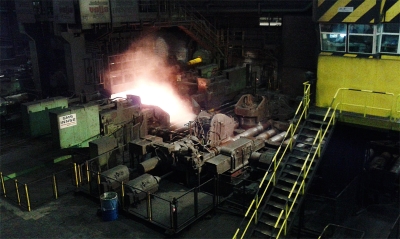

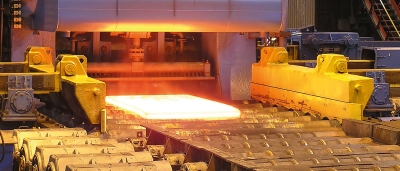

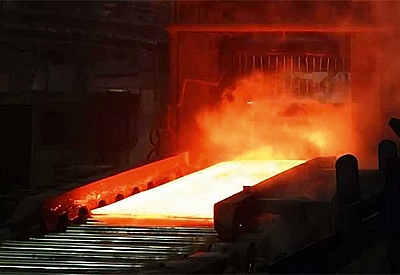

Rapport d'application Cage de laminoir

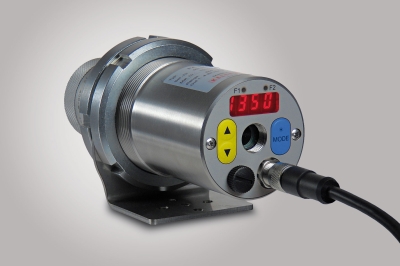

Pour déterminer la température des brames, on utilise des pyromètres optiques qui mesurent sans contact et à une distance sûre le rayonnement infrarouge de l'objet et en déduisent la température. Aux points de mesure concernés, il existe un risque de forte vapeur d'eau et de fumée dans le champ de vision du pyromètre. Pour pouvoir tout de même mesurer la température de manière fiable, on utilise des pyromètres à quotient.
Le procédé de mesure à quotient compense de telles influences perturbatrices et indique la température correcte même en cas d'affaiblissement du rayonnement infrarouge par des milieux intermédiaires.
Le procédé de mesure à quotient compense de telles influences perturbatrices et indique la température correcte même en cas d'affaiblissement du rayonnement infrarouge par des milieux intermédiaires.
Caractéristiques

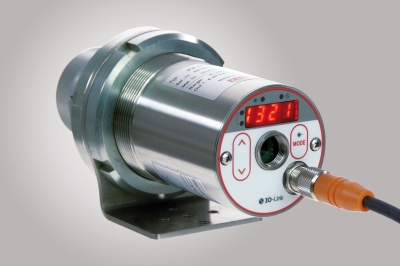

- Méthode de mesure à quotient d'ondes courtes pour des températures d'objet à partir de 500 °C
- Dispositifs de visée au choix : Visée par transparence, lumière pilote laser ou caméra vidéo

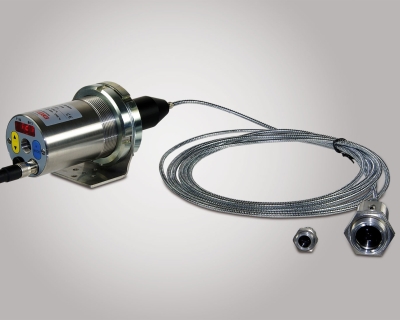

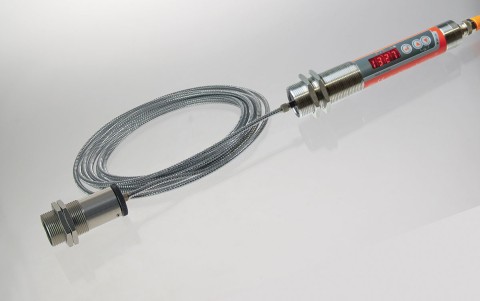

- Forme compacte ou variante à fibre optique avec tête de mesure optique séparée
Note d'application Bobinage du métal

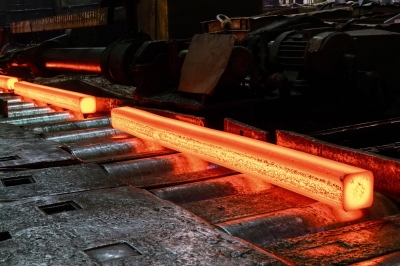

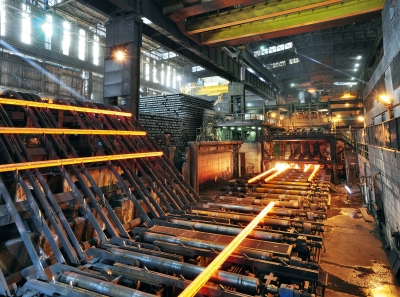

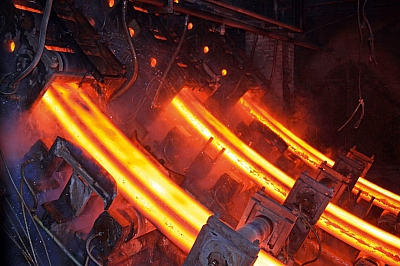

Rapport d'application du laminoir à barres
Un laminage à température contrôlée est la condition sine qua non pour obtenir les propriétés de matériau souhaitées tout en conservant une efficacité maximale dans la production de barres. Pour pouvoir garantir les exigences élevées actuelles, il faut des méthodes et des systèmes de mesure modernes, adaptés aux points de mesure respectifs.
Les pyromètres ont fait leurs preuves pour mesurer la température des billettes et des barres. La mesure s'effectue de manière optique et sans contact et donc à une distance sûre et non destructive pour la pièce.
Pour éviter l'influence perturbatrice de la calamine et de l'oxyde, les pyromètres disposent d'une fonction CSD (Clean Surface Detection). En combinaison avec une optique à haute résolution et un temps de mesure très court, les vraies températures sont filtrées à partir de la surface exempte de calamine et d'oxyde.
Les pyromètres ont fait leurs preuves pour mesurer la température des billettes et des barres. La mesure s'effectue de manière optique et sans contact et donc à une distance sûre et non destructive pour la pièce.
Pour éviter l'influence perturbatrice de la calamine et de l'oxyde, les pyromètres disposent d'une fonction CSD (Clean Surface Detection). En combinaison avec une optique à haute résolution et un temps de mesure très court, les vraies températures sont filtrées à partir de la surface exempte de calamine et d'oxyde.
Caractéristiques
- Fonction CSD (Clean Surface Detection) pour détecter la vraie température de l'objet
- Très haute résolution optique pour mesurer même les petites barres à une distance sûre
- Dispositifs de visée au choix : Visée par transparence, lumière pilote laser ou caméra vidéo
Note d'application

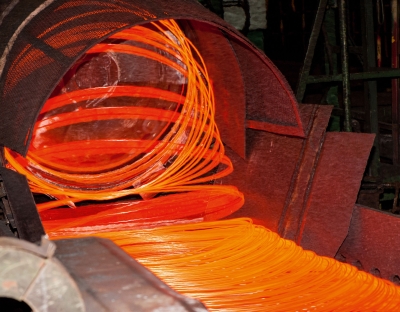

Rapport d'application CellaWire
Un laminage à température contrôlée est la condition sine qua non pour obtenir les propriétés de matériau souhaitées tout en conservant une efficacité maximale dans la production de fil. Pour pouvoir garantir les exigences élevées actuelles en matière de tolérances étroites requises pour la température de laminage, il faut des méthodes et des systèmes de mesure modernes, adaptés aux points de mesure respectifs.
Les pyromètres ont fait leurs preuves pour mesurer la température des lingots et du fil. La mesure s'effectue de manière optique et sans contact et donc à une distance sûre et non destructive pour la pièce.
Pour éviter l'influence perturbatrice de la calamine et de l'oxyde, les pyromètres disposent d'une fonction CSD (Clean Surface Detection). En combinaison avec une optique à haute résolution et un temps de mesure très court, les vraies températures sont filtrées à partir de la surface exempte de calamine et d'oxyde.
Les pyromètres ont fait leurs preuves pour mesurer la température des lingots et du fil. La mesure s'effectue de manière optique et sans contact et donc à une distance sûre et non destructive pour la pièce.
Pour éviter l'influence perturbatrice de la calamine et de l'oxyde, les pyromètres disposent d'une fonction CSD (Clean Surface Detection). En combinaison avec une optique à haute résolution et un temps de mesure très court, les vraies températures sont filtrées à partir de la surface exempte de calamine et d'oxyde.
Caractéristiques
- Fonction CSD (Clean Surface Detection) pour la détection de la température réelle de l'objet.
- Très haute résolution optique pour mesurer même les petites barres à une distance sûre
- Dispositifs de visée au choix : Visée par transparence, lumière pilote laser ou caméra vidéo
Note d'application CellaWire

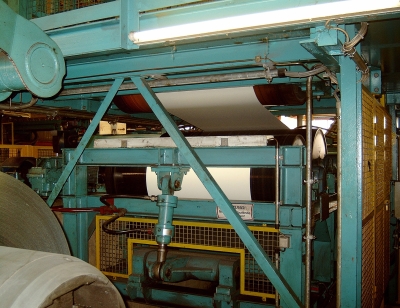

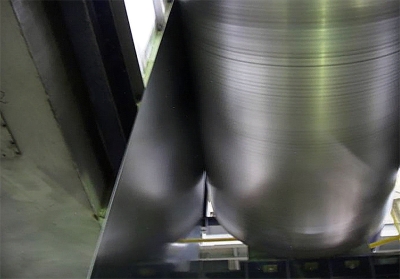

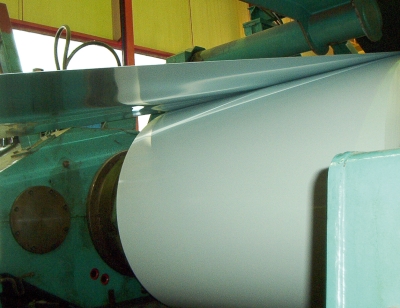

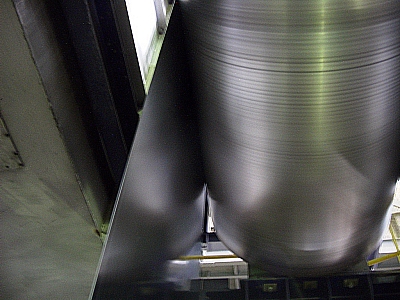

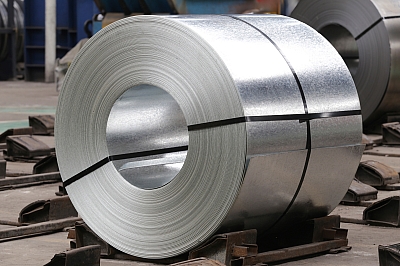

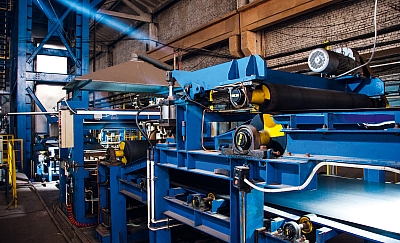

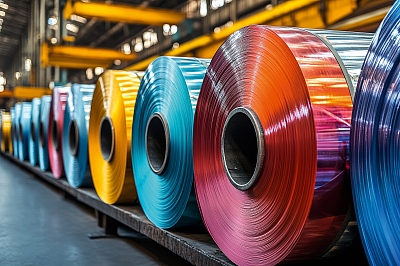

Rapport d'application sur les bandes métalliques
La mesure de bandes métalliques à basses températures est une tâche de mesure exigeante pour la mesure de température sans contact en raison du très faible rayonnement thermique et des propriétés de rayonnement particulières des métaux. Pour des températures d'objet à partir de 75 °C environ, il est possible d'utiliser des appareils de mesure à ondes courtes. Toutefois, jusqu'à une température d'objet d'environ 150 °C, ces appareils sont sensibles aux rayonnements parasites de la lumière artificielle ou de la lumière du soleil. Pour obtenir une mesure fiable à basse température, il est donc nécessaire de prendre des mesures pour occulter le rayonnement extérieur de la lumière du jour.
Caractéristiques
- Solutions système pour la mesure de basses températures de bandes métalliques
- Pyromètres sans usure et sans entretien basés sur la technologie de la lumière continue
- Procédés de mesure brevetés pour la détection des plus petits rayonnements infrarouges
Note d'application Feuillards
