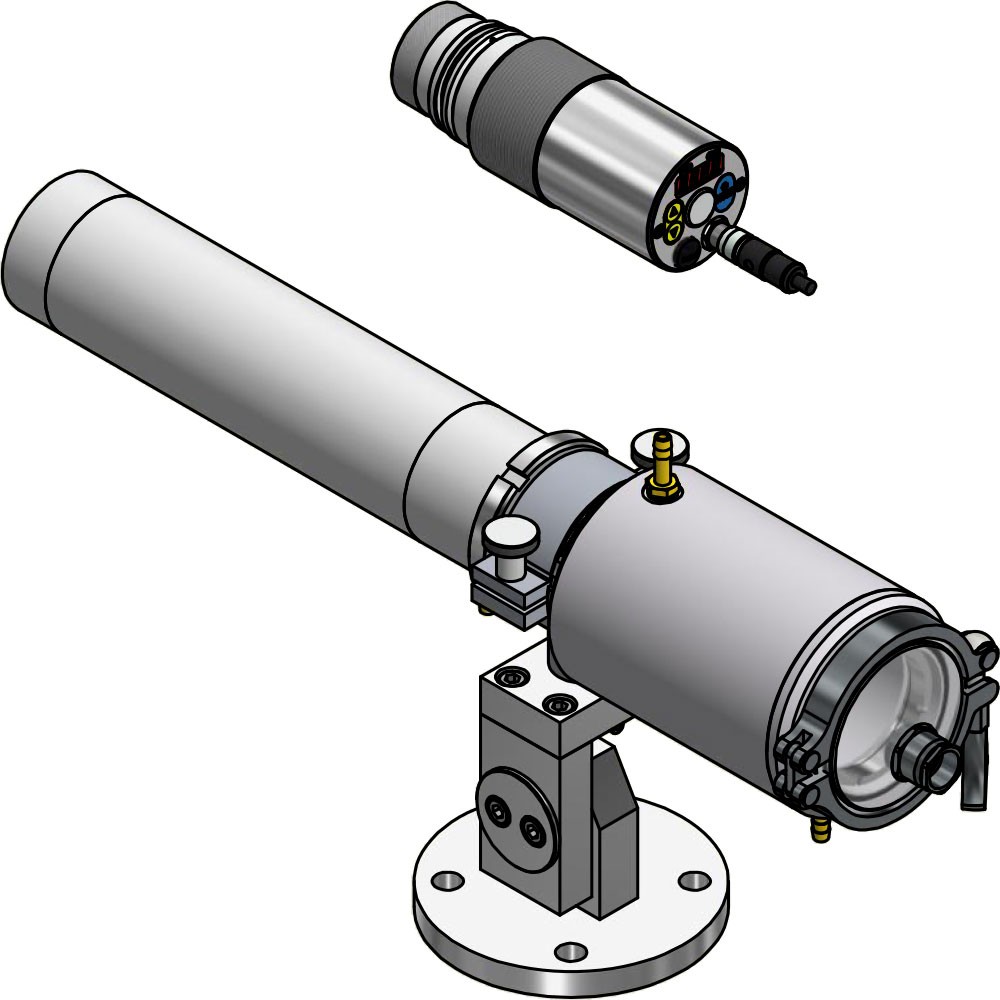

Messsystem PA 40-K010

Messbereich	500 - 3000 °C in Teilbereichen
Sensor	Doppel-Fotodiode
Spektralbereich	0,95 / 1,05 µm
Einstellzeit t98	Messbereich 500 - 1400 °C: ≤ 10 ms (T > 650 °C) Messbereich 650 - 1700 °C: ≤ 20 ms (T > 650 °C) ≤ 10 ms (T > 750 °C) Messbereich 750 - 2400 °C: ≤ 10 ms (T > 950 °C) Messbereich 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Messunsicherheit	1 % vom Messwert [°C]
Reproduzierbarkeit	2 K
Temperaturkoeffizient	0,05 %/K
Auflösung Stromausgang	0,2 K + 0,03 % der eingestellten Messspanne
Auflösung Schnittstelle	0,1 K
Auflösung Anzeige	1 K

Objektive

Messbereich 500 - 1400 °C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ Messbereich 650 - 1700 °C, 750 - 2400 °C und 850 - 3000 °C: Standard-Objektiv PZ 20.01: Fokussierung 0,4 m - ∞ Nah-Objektiv PZ 20.03: Fokussierung 0,2 m - 0,4 m Weitwinkel-Objektiv PZ 20.05: Fokussierung 0,2 m - ∞ Tele-Objektiv I PZ 20.06: Fokussierung 1,2 m - ∞ Tele-Objektiv II PA 20.06: Fokussierung 0,6 m - ∞ zusätzlich bei Messbereich 850 - 3000 °C: Makro-Objektiv PA 40.01: Fokussierung 0,086 m - 0,115 m

Analogausgang	0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde	≤ 500 Ω
Analogeingang	0 - 10 V
Schaltausgang	2 x Open Collector 24 V DC, ≤ 30 mA
Schalteingang	2 x nach 24 V
Schnittstelle	USB
Schnittstelle	RS 485
Spannungsversorgung	24 V DC +10 % / -20 %
Stromaufnahme	≤ 175 mA bei 24 V DC

Videoausgang

Composite PAL, 1 Vpp, 75 Ω

Visiereinrichtung	Durchblickvisier
Visiereinrichtung	Laserpilotlicht
Visiereinrichtung	Videokamera
Display	4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige	2 x LED
Bedienelemente	3 Taster

Anschluss	M12 Schraubverbindung 8-polig
Umgebungstemperatur	0 - 65 °C
Lagertemperatur	-20 - +80 °C
Zulässige Luftfeuchtigkeit	95 % r.H. max. (nicht kondensierend)
Abmessung	Ø 65 mm x 220 mm (max. 277 mm)
Gehäusematerial	Edelstahl V2A (1.4305)
Schutzart	IP 65 nach DIN 40050
Gewicht	ca. 0,9 kg

Parameter

Messbereich Messgröße und Skalierung der analogen Ein- und Ausgänge Glättungsfilter Speicherbetriebsart Haltezeit des Speichers Emissionsgrad Transmissionsgrad Kompensation der Hintergrundstrahlung Grenzwerte und Betriebsart der Alarmkontakte Parameter der ATD-Funktion (optional) Linearisierungsfunktion Statusanzeige der LEDs Simulation von Strom und Temperatur Temperatureinheit °C/°F Messkanal Quotient, Spektral 1 und Spektral 2 Schwellwert der Verschmutzungsüberwachung zusätzlich beim Pyrometer mit Kamera: TBC Funktion Weißabgleich

Übertemperatur Signal	ab einer Innentemperatur > 80 °C schaltet der Analogausgang auf > 20,5 mA
Servicefunktion	Simulation eines Messwertes oder eines Stromsignals
ATD-(Automatic Temperature Detection) Funktion	automatische Temperaturerfassung bei diskontinuierlichen Prozessen

Lieferumfang

Pyrometer CellaTemp PA Anschlusskabel VK 02/A (5 m) Videokabel VK 02/F (5 m) bei der Ausführung mit Kamera USB-Kabel VK 11/D (1,8 m) Software CellaView Bedienungsanleitung (kurz)

Software

CellaView
