mätsystem PK 62-K003

Artikelbeskrivning

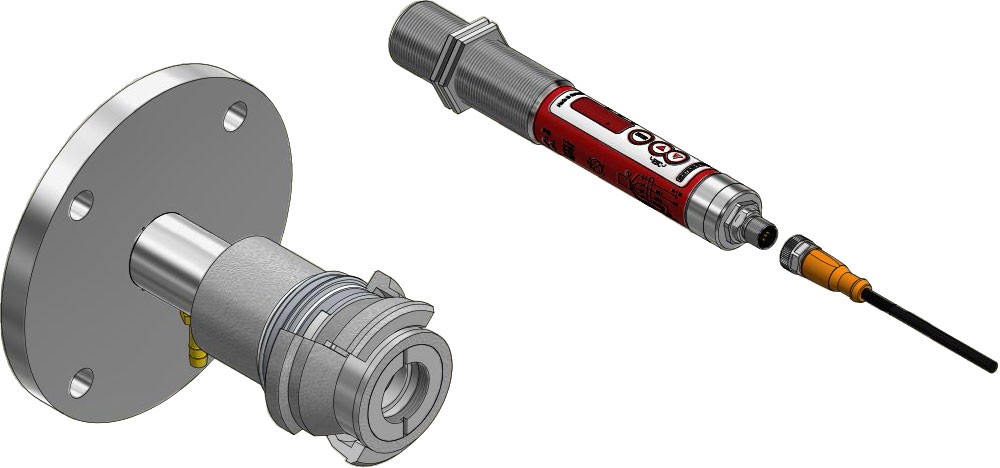

mätsystem bestående av:

Specialfunktioner:

Kompakt infraröd termometer med ljusstark LED-skärm och kontrollpanel
antireflekterande precisionslins för bredband
analog utgång och IO-Link-gränssnitt
För mätning av sotlågor i koleldade kraftverk eller avfallsförbränningsanläggningar
Monteringsbeslag med flödesoptimerad luftstyrning för att undvika nedsmutsning med minimal luftförbrukning
Bajonettlås för snabb demontering

mätsystem PK 62-K003

Du kan begära denna artikel från oss
antal:

utförande	CellaCombustion PK 62-K003
Mätområde	700 - 1700 °C
Mätfält	21 mm
Fokusavstånd	1,5 m
form på mätområdet	rund
mätprincip	två-färgs

tekniska data Nedladdningar Mätfältsräknare tillbehör Emissivitetsberäkning Skicka förfrågan IO-Link IODD IO-Link Tillverkardeklaration

mätsystem PK 62-K003

tekniska data

Mätparametrar

Mätområde	700 - 1700 °C
Sensor	Dubbel fotodiod
Spektralt intervall	0,8 / 1,05 µm
Svarstid t90	≤ 10 ms (T> 650 ° C)
Mätosäkerhet	1% av mätvärdet [° C]
repeterbarhet	2 K
Temperaturkoefficient	0,05% / K
Upplösning för strömutgång	0,1 K + 0,005% av det valda området
Upplösning för gränssnitt	0,1 K
Upplösning för display	1 K

Elektriska parametrar

Analog utgång	0 (4) - 20 mA linjär, valbar, skalbar
Motstånd	≤ 500 Ω
utgångskoppling	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testingång	10 - 34 V DC (enligt IEC 61131-2)
Gränssnitt	IO-Link V1.1.3
Strömförsörjning	18 - 32 V DC
Strömförbrukning	≤ 50 mA vid 24 V DC

Funktioner

Display	4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning	3 x LED
Kontrollelement	3 knappar

Allmänna parametrar

Anslutning	M12 skruvanslutning 5-polig (A-kodning)
Omgivningstemperatur	0 - 65 °C
Förvaringstemperatur	-20 - +80 °C
Tillåten luftfuktighet	95% r.H. max. (Icke-kondenserande)
Dimensioner	Ø 30 x 210 mm (utan kontakt)
Kapslingsmaterial	Rostfritt stål V2A (1.4305)
skyddsklass	IP 65 enligt till DIN 40050
Vikt	ungefär. 0,4 kg

Justerbara parametrar

parametrar

Analog utgång 0/4 - 20 mA
Skalning av den analoga utgången
Emissivitetsförhållande via snabb justering
Skyddsskivans transmissionsnivå
Dämpningstidskonstant
Lagringstid för maximala värden minne
Driftläge, källa och kopplingspunkt, till- och frånkopplingsfördröjning för kopplingskontakterna
Temperaturkorrigering för processpecifik påverkan med hjälp av interpolationspunkter (X/Y-par)
Indikator för vitalitet
Parameter för service
Återställ till fabriksinställning
Tangentbordslåsning
Visning av temperatur eller ”run” i displayen
Temperaturenhet ° C / ° F
Simulering av temperatur

funktioner

Övertemperatur signal	Signalvisning vid en innertemperatur > 75 ° C
Servicefunktion	Simulering av ett uppmätt värde
DTD- (avbruten temperaturdetektion) -funktion	Automatisk temperaturdetektering vid diskontinuerliga processer
Diagnostisk funktion	Indikerar vid omvänd polaritet, överbelastning och fel matningsspänning
Skydd för omvänd polaritet	för strömförsörjning, analog utgång och kopplingsutgång

Leveransomfattning

Infraröda termometrar CellaCombustion PK
Manual (kort)
2 fästmuttrar

mätsystem PK 62-K003

Nedladdningar

broschyr CellaTemp PK PKF PKL

broschyr Flyer IO-Link

manual CellaTemp PKx IO-Link

Snabbguide CellaTemp PKxx IO-Link

Mått ritning PK 62-K003

EAC Deklaration PK-PA-PT

mätsystem PK 62-K003

Mätfältsräknare

mätavstånd	mätfältets diameter
0.00 mm	15.00 mm
60.00 mm	15.24 mm
120.00 mm	15.48 mm
180.00 mm	15.72 mm
240.00 mm	15.96 mm
300.00 mm	16.20 mm
360.00 mm	16.44 mm
420.00 mm	16.68 mm
480.00 mm	16.92 mm
540.00 mm	17.16 mm
600.00 mm	17.40 mm
660.00 mm	17.64 mm
720.00 mm	17.88 mm
780.00 mm	18.12 mm
840.00 mm	18.36 mm
900.00 mm	18.60 mm
960.00 mm	18.84 mm
1,020.00 mm	19.08 mm
1,080.00 mm	19.32 mm
1,140.00 mm	19.56 mm
1,200.00 mm	19.80 mm
1,260.00 mm	20.04 mm
1,320.00 mm	20.28 mm
1,380.00 mm	20.52 mm
1,440.00 mm	20.76 mm
1,500.00 mm	21.00 mm
