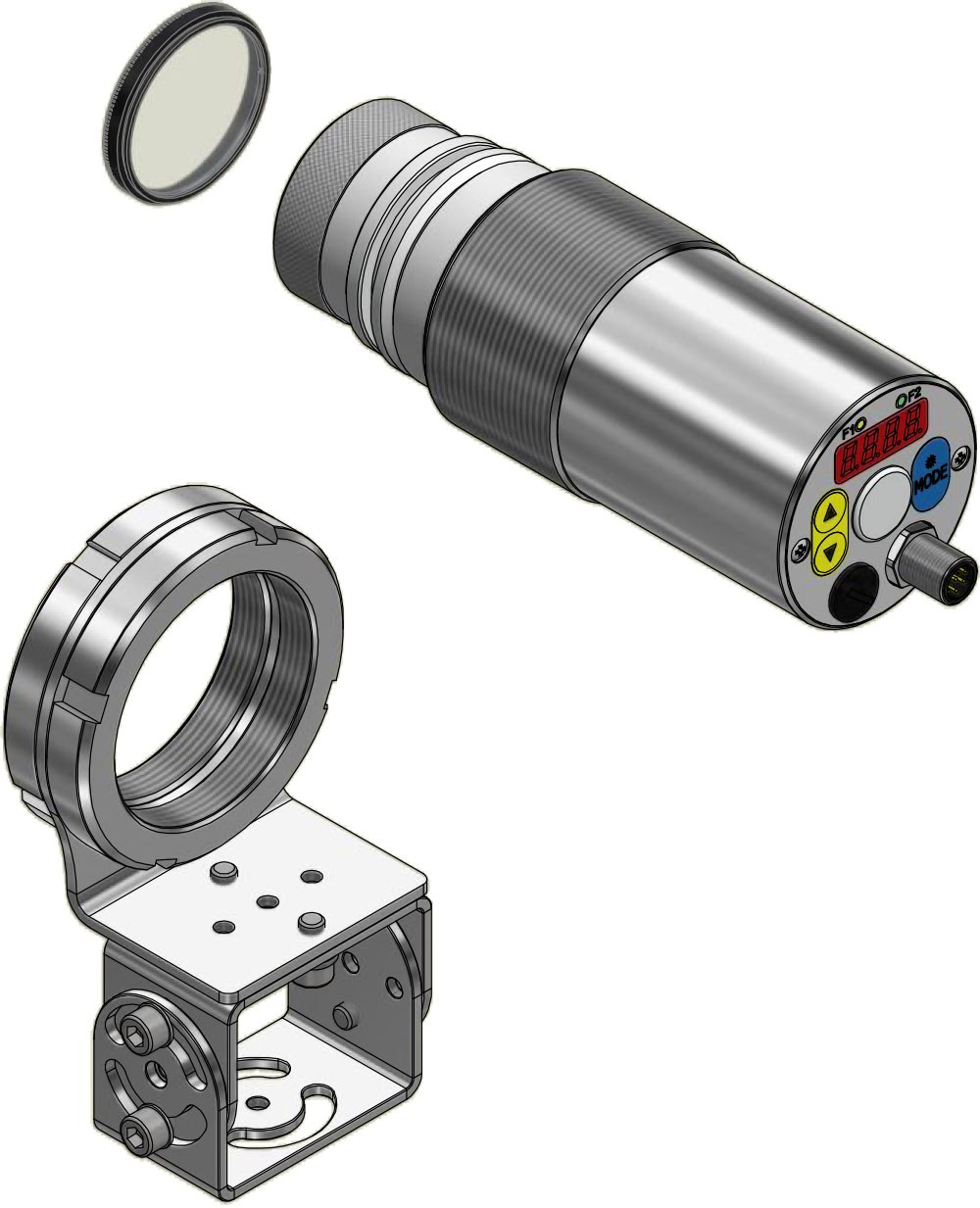

mätsystem PA 20-K003

Mätområde	250 - 2500 ° C i flera segment
Sensor	Fotodiod
Spektralt intervall	1,1 - 1,7 um
Svarstid t98	≤ 50 ms (T> 250 ° C) ≤ 2 ms (T> 750 ° C)
Mätosäkerhet	0,3% av mätvärdet [° C], min. 4 K
repeterbarhet	1 K
Temperaturkoefficient	0,25 K / K (T <500 ° C) 0,05% / K (T> 500 ° C)
Upplösning för strömutgång	0,2 K + 0,03% av det valda området
Upplösning för gränssnitt	0,1 K
Upplösning för display	1 K

Lins F50 PZ 20.08: fokusering 0,3 m - ∞

Standardlins PZ 20.01: fokusering 0,4 m - ∞ Närbildslins PZ 20.03: fokusering 0,2 m - 0,4 m Vidvinkelobjektiv PZ 20.05: fokusering 0,2 m - ∞ Teleobjektiv I PZ 20.06: fokusering 1,2 m - ∞ Teleobjektiv II PA 20.06: fokusering 0,6 m - ∞

Analog utgång	0 (4) - 20 mA linjär, valbar, skalbar
Motstånd	≤ 500 Ω
Analog ingång	0 - 10 V
utgångskoppling	2 x Open Collector 24 V DC, ≤ 30 mA
utgångskoppling	2 x till 24 V
Gränssnitt	USB
Gränssnitt	RS485
Strömförsörjning	24 V DC +10% / -20%
Strömförbrukning	≤ 175 mA bei 24 V DC

Videoutgång

Komposit PAL, 1 Vpp, 75 Ω

Siktanordning	Inspektionsfönster
Siktanordning	Laser pilotljus
Siktanordning	Kamera
Display	4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning	2 x LED
Kontrollelement	3 knappar

Anslutning	M12 skruvanslutning 8-polig
Omgivningstemperatur	0 - 65 °C
Förvaringstemperatur	-20 - +80 °C
Tillåten luftfuktighet	95% r.H. max. (Icke-kondenserande)
Dimensioner	Ø 65 mm x 220 mm (max 277 mm)
Kapslingsmaterial	Rostfritt stål V2A (1.4305)
skyddsklass	IP 65 enligt till DIN 40050
Vikt	ungefär. 0,9 kg

parametrar

Mätområde Mätområde och skalning för analoga in- och utsignaler Utjämningsfilter Driftläge för minne Lagringstid för minne Emissivitet transmissionsgrad Kompensation för bakgrundsstrålning Gränser och driftläge för larmkontakter Parametrar för ATD-funktionen (optinal) Lineariseringsfunktion Statusvisning för lysdioderna Simulering av ström och temperatur Temperaturenhet ° C / ° F dessutom för modell med kamera: TBC-funktion vitbalans

Övertemperatur signal	om den inre temperaturen överstiger 80 ° C visar den analoga utgången ett värde> 20,5 mA
Servicefunktion	Simulering av ett uppmätt värde eller en strömsignal
ATD- (automatisk temperaturdetektion) -funktion	Automatisk temperaturdetektering vid diskontinuerliga processer

Leveransomfattning

Pyrometer CellaTemp PA Anslutningskabel VK 02 / A (5 m) Videokabel VK 02 / F (5 m) för modell med inbyggd kamera USB-kabel VK 11 / D (1,8 m) Programvara CellaView Manual (kort)

programvara

CellaView
