Messtechnik für Abwärmemessungen
Nach Energieeffizienzgesetz - § 17 EnEFG
Das Energieeffizienzgesetz - § 17 EnEfG ist seit dem 1. Januar 2024 in Deutschland in Kraft mit dem Ziel, die Energieeffizienz zu steigern und deutschlandweit den Energieverbrauch zu reduzieren.
Nach dem EnEfG müssen alle wirtschaftlichen Unternehmen mit einem Jahresenergieverbrauch von mehr als 2,5 GWh/a erstmalig zum 30. Juni 2024 Auskunft über ihre Abwärme geben. Die Daten müssen aktuell und zukünftig jährlich gemeldet werden.
In einem Ziegelwerk fallen darunter mindestens die Rauchgasmenge am Tunnelofen, die Nassluft der Trocknung und überschüssige Ofenluft, die abgeblasen wird. Diese Energieströme können direkt in der Rohrleitung oder bei baulich schwierigen Anordnungen über Differenzmessungen vor und nach der Abblasstelle ermittelt werden. Die Messwerte können im KELLER K-Matic-System aufgezeichnet und ausgewertet werden bzw. mit anderen Datenloggern und Prozessleitsystemen verarbeitet werden.
Es handelt sich um erprobte und solide Industriemesstechnik, welche neben der Mengenermittlung auch für die Prozessoptimierung genutzt werden kann.
Gerne führen wir ein Audit in Ihrer Anlage durch, sprechen Empfehlungen für die richtige Auswahl und Positionierung der Messgeräte aus und unterbreiten Ihnen ein Angebot.
Außerdem bieten wir Ihnen unter anderem Sauerstoffmessungen in Rohrleitungen oder im Ofen, zusätzliche Temperaturfühler oder Feuchtemessgeräte an.
Nach dem EnEfG müssen alle wirtschaftlichen Unternehmen mit einem Jahresenergieverbrauch von mehr als 2,5 GWh/a erstmalig zum 30. Juni 2024 Auskunft über ihre Abwärme geben. Die Daten müssen aktuell und zukünftig jährlich gemeldet werden.
In einem Ziegelwerk fallen darunter mindestens die Rauchgasmenge am Tunnelofen, die Nassluft der Trocknung und überschüssige Ofenluft, die abgeblasen wird. Diese Energieströme können direkt in der Rohrleitung oder bei baulich schwierigen Anordnungen über Differenzmessungen vor und nach der Abblasstelle ermittelt werden. Die Messwerte können im KELLER K-Matic-System aufgezeichnet und ausgewertet werden bzw. mit anderen Datenloggern und Prozessleitsystemen verarbeitet werden.
Es handelt sich um erprobte und solide Industriemesstechnik, welche neben der Mengenermittlung auch für die Prozessoptimierung genutzt werden kann.
Gerne führen wir ein Audit in Ihrer Anlage durch, sprechen Empfehlungen für die richtige Auswahl und Positionierung der Messgeräte aus und unterbreiten Ihnen ein Angebot.
Außerdem bieten wir Ihnen unter anderem Sauerstoffmessungen in Rohrleitungen oder im Ofen, zusätzliche Temperaturfühler oder Feuchtemessgeräte an.

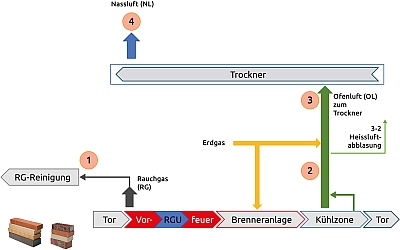

Schema: Messung der Abwärmeströme
| Messstelle | Messsystem Pitot | Messsystem Anemometer |
|---|---|---|
| 1 - Rauchgas | A/B | |
| 2 - Ofenluft | A | B |
| 3 - Heissluft Trockner, Heissluftabblasung | A | B |
| 4 - Nassluft < 95 % rF | A | B |
Messtechnik für Abwärmemessungen - Unser Angebot umfasst
Paket A: Messungen über Pitot-Sonden - Anschluss 1 1/4" mit Temperaturmessung
Klassische Luftmengenmessung mit Pitotrohr als "Punktmessung" mit zugeordneter Temperaturmessstelle. Im Rauchgas mit einer verbesserten Pitot-Sonde gemessen, die über den gesamten Querschnitt misst. Diese Sonde wird mit Druckluft rückgespült.
Paket B: Messungen über Hochtemperatur-Anemometer - Anschluss 1/2"
Die Luftmengenmessung mit Anemometer als "Punktmessung" liefert direkte Signale mit Strömungsgeschwindigkeit in m/s und Temperatur in °C. Im Rauchgas wird mit einer verbesserten Pitot-Sonde gemessen, die über den gesamten Querschnitt misst und mit Druckluft rückgespült wird. Die Lösung zeichnet sich durch einen geringen Installationsaufwand aus.
Klassische Luftmengenmessung mit Pitotrohr als "Punktmessung" mit zugeordneter Temperaturmessstelle. Im Rauchgas mit einer verbesserten Pitot-Sonde gemessen, die über den gesamten Querschnitt misst. Diese Sonde wird mit Druckluft rückgespült.
Paket B: Messungen über Hochtemperatur-Anemometer - Anschluss 1/2"
Die Luftmengenmessung mit Anemometer als "Punktmessung" liefert direkte Signale mit Strömungsgeschwindigkeit in m/s und Temperatur in °C. Im Rauchgas wird mit einer verbesserten Pitot-Sonde gemessen, die über den gesamten Querschnitt misst und mit Druckluft rückgespült wird. Die Lösung zeichnet sich durch einen geringen Installationsaufwand aus.
Um optimale Messpunkte in Ihrer Anlage zu ermitteln, ist der Aufbau der Anlage im Vorfeld zu überprüfen
- sind bereits vorhandene Messstellen nutzbar und können in die Abwärmeerfassung integriert werden
- sind für Strömungsmessgeräte hinreichende Ein- und Auslauflängen in den Rohrleitungen gegeben
- wie kann die Erfassung und Visualisierung der gewonnenen Messdaten in die bestehende Steuerung und Prozessleittechnik integriert werden
Prospekt Flyer Abwärmemessung nach EnEFG
