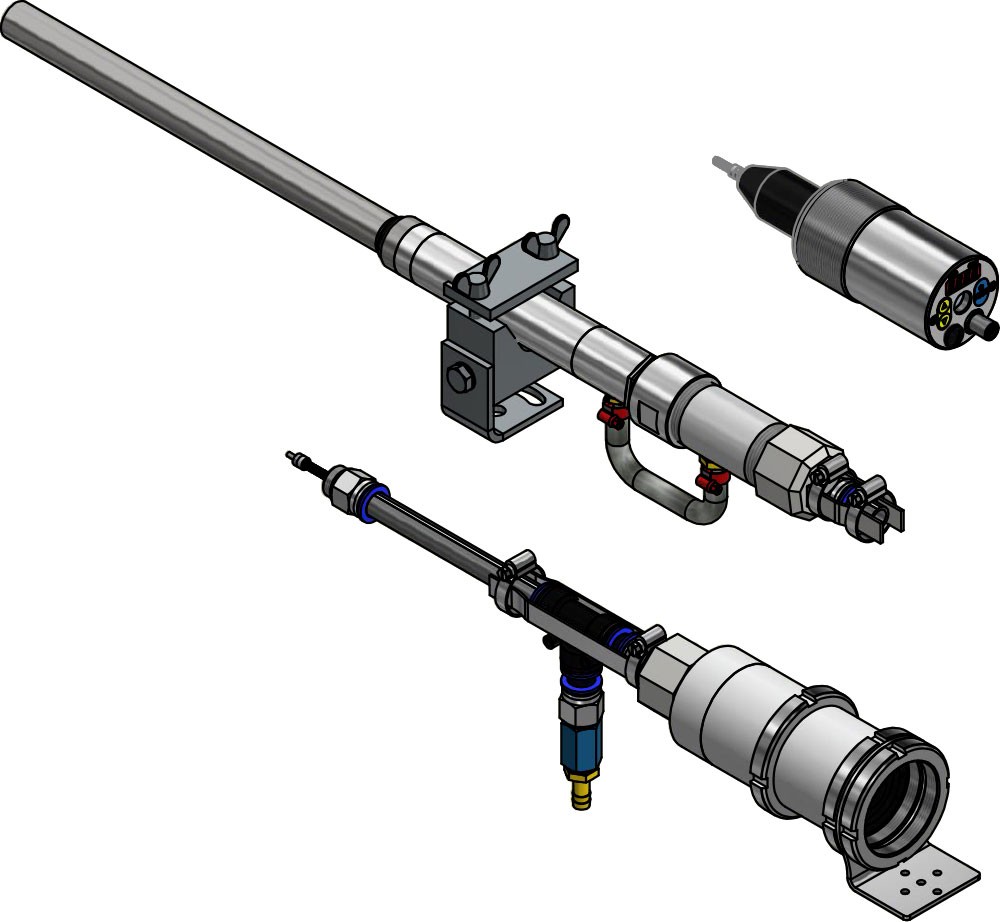

Hệ thống đo lường PA 41-K001

Dải đo	700 - 3000 ° C ở một số khu vực
Cảm biến	Hai diode quang
Dải quang phổ	0,95 / 1,05
Thời gian đáp ứng t98	Dải đo 800 - 2400 ° C: ≤ 20 ms (T> 950 ° C) Dải đo 900 - 3000 ° C: ≤ 20 ms (T> 1050 ° C) Dải đo 700 - 1800 ° C: ≤ 20 ms (T> 850 ° C) Dải đo 1100 - 3000 ° C: ≤ 20 ms (T> 1350 ° C)
Độ không đảm bảo đo lường	1,5% giá trị đo [° C]
Khả năng lặp lại	3 K
Hệ số nhiệt độ	0,05% / K
Độ phân giải ngõ ra dòng điện	0,2 K + 0,03% của dải đo đã chọn
Giao diện độ phân giải	0,1 K
Hiển thị độ phân giải	1K

Đầu đo

Dải đo 800 - 2400 ° C, 900 - 3000 ° C và 700 - 1800 ° C: PA 41,01 (M30): tiêu cự có thể điều chỉnh trong khoảng 0,2 m -∞ PA 41,05 (M16): tiêu cự có thể điều chỉnh trong khoảng 0,12 m -∞ PZ 41,18 (M16): tiêu cự có thể điều chỉnh trong khoảng 0,033 - 0,045 m Thêm cho dải đo 800 - 2400 ° C: PZ 41.05 (M30): Fokussierung 0,3 m - ∞ Dải đo 1100 - 1300 ° C: PA 41.02 (M16): tiêu cự có thể điều chỉnh trong khoảng 0,5 m -∞

Ngõ ra Analog	0 (4) - 20 mA tuyến tính, có thể chuyển đổi giữa 0-20mA và 4-20mA,có thể hiệu chỉnh
Điện trở	≤ 500
Ngõ vào Analog	0-10 V
Ngõ ra chuyển mạch Switching	2 x ngõ ra 24 V DC, ≤ 30 mA
Ngõ vào chuyển mạch Switching	2 x 24 V.
Giao diện	USB
Giao diện	RS485
Nguồn cấp điện	24 V DC + 10% / -20%
Công suất tiêu thụ điện năng	≤ 175 mA tại 24 V DC

Tùy chọn thiết bị ngắm	Tia Laser dẫn hướng
Hiển thị	hiển thị LED màu đỏ 4 số, chiều cao 8 mm
Hiển thị trạng thái	2 x LED
Các yếu tố điều khiển	3 nút bấm

Kết nối	Chân kết nối M12,8 chân
Nhiệt độ môi trường	Điện tử: 0 - 65 ° C Đầu đo: 250 ° C
Nhiệt độ lưu trữ	-20 - +80 °C
Độ ẩm cho phép	95% r.H. tối đa (không ngưng tụ)
Kích thước	Điện tử: Ø 65 mm x 187 mm Đầu đo: tùy loại
Vỏ thiết bị	Thép không gỉ V2A (1.4305)
Mức độ bảo vệ	IP 65 theo DIN 40050
Khối lượng	xấp xỉ 0,9 kg

Thông số

Dải đo Giá trị đo và tỷ lệ của đầu vào và đầu ra tương tự Bộ lọc mịn Chế độ lưu trữ Thời gian giữ của bộ nhớ Phát xạ Bộ chuyển đổi Bù năng lượng bức xạ phản xạ của môi trường xung quanh Giới hạn giá trị và chế độ hoạt động của các tiếp điểm báo động Thông số của chức năng ATD (tùy chọn) Hàm tuyến tính Hiển thị trạng thái của đèn LED Mô phỏng dòng điện và nhiệt độ Đơn vị nhiệt độ ° C / ° F Đo hai màu, đo tia 1, đo tia 2 Giá trị ngưỡng của giám sát nhiễu

Tín hiệu quá nhiệt	Nếu nhiệt độ bên trong> 80 ° C, ngõ ra analog chuyển sang> 20,5 mA
Chức năng dịch vụ	Mô phỏng giá trị đo hoặc tín hiệu dòng điện

Phạm vi giao hàng

Nhiệt kế hồng ngoại CellaTemp PA Cáp kết nối VK 02 / A (5 m) Đầu đo Cáp USB VK 11 / D (1,8 m) Phần mềm CellaView Hướng dẫn sử dụng (Tóm tắt) * Cáp quang phải đặt hàng riêng.
