셀라뷰 소프트웨어
측정 데이터 기록 및 고온계 원격 제어용.
특별한 기능:
- Windows 기반 다중 문서 인터페이스(MDI) 사용자 인터페이스
- Microsoft SQL Server Compact 기반 데이터베이스
- 측정 데이터의 그래픽 표시, 기록 및 로깅
- 하나 이상의 다이어그램에서 최대 31개 장치에서 기록할 측정값과 상태 정보를 자유롭게 선택 및 조합 가능
- 측정 시리즈의 병렬 기록을 위해 원하는 수의 다이어그램을 동시에 시작할 수 있습니다.
- 측정값 기록 및 서로 독립적으로 보관할 수 있는 기간 설정
- 고온계의 파라미터화, 캘리브레이션 및 원격 제어
- 생산 파라미터 또는 측정 대상의 방사선 특성이 변경되는 경우 빠른 전환을 위한 정의된 파라미터 세트 저장
- 데이터 감소를 위한 필터 기능
- 자동 장치 검색
- 결과 프로토콜을 포함하여 사전 정의된 파라미터 세트를 사용하여 주기적인 생산 프로세스를 기록하고 직접 분석할 수 있는 CellaCast 기능
- 장치의 구성 프로파일 저장, 로드 및 전송
- 영구 연결 모니터링
- 측정 시리즈 자동 보관
- 측정 시리즈의 변조 방지 저장
- Excel에서 추가 처리를 위한 CSV 형식의 데이터 저장
- 줌, 스크롤 및 분석 기능
- 측정 곡선에 온도와 시간을 표시하기 위한 커서
- 밀리초 단위의 매우 빠른 데이터 기록
- 설정 변경 사항을 추적하기 위해 로그 파일에 작업자 입력 로깅
- 인터넷을 통한 다운로드 및 소프트웨어 업데이트
- 라이선스 제한 없음
- Windows 7 / 8 / 10에서 실행 가능
- 언어 전환 가능(DE, GB, FR, IT, ES, PL, RU, JP, CN, KR)
셀라뷰 소프트웨어
CellaView는 Windows에서 실행되는 데이터베이스 소프트웨어로, 측정값의 그래픽 실시간 표시, 분석 및 보관을 위해 Microsoft SQL Server를 기반으로 합니다. 또한 고온계의 모니터링, 원격 제어 및 구성에도 사용됩니다.

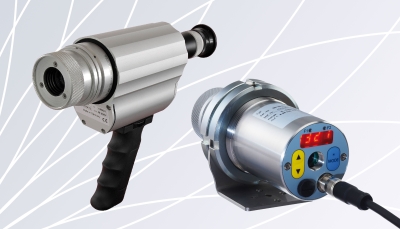

CellaView 소프트웨어는 CellaTemp PA 및 CellaPort PT 고온계 시리즈 제공 범위의 일부입니다. 인터넷에서 다운로드할 수 있습니다.
구성 매개변수를 저장하고 다른 기기로 쉽게 전송할 수 있습니다. 이는 서비스 시 서비스 기술자가 점검 목적으로 파일을 사용할 수 있도록 하기 위해 매우 유용합니다.
이 소프트웨어는 모든 관련 워크스테이션에서 데이터에 액세스하기 위해 여러 대의 컴퓨터에 설치할 수 있습니다.
사용자는 차트에 표시할 측정값, 상태 파라미터 및 구성 파라미터를 직접 정의할 수 있습니다. 또한 원시 데이터와 기록된 데이터를 결합하여 평활화 기능 또는 극값 메모리와 같은 구성 기능의 효과를 분석할 수 있습니다.
연결된 고온계의 측정값은 공통 측정 시리즈 또는 별도의 측정 시리즈로 모니터에 그래프로 표시하고 온라인으로 저장할 수 있습니다.
CellaView 소프트웨어는 CellaTemp PA 및 CellaPort PT 고온계 시리즈 제공 범위의 일부입니다. 인터넷에서 다운로드할 수 있습니다.
구성 매개변수를 저장하고 다른 기기로 쉽게 전송할 수 있습니다. 이는 서비스 시 서비스 기술자가 점검 목적으로 파일을 사용할 수 있도록 하기 위해 매우 유용합니다.
이 소프트웨어는 모든 관련 워크스테이션에서 데이터에 액세스하기 위해 여러 대의 컴퓨터에 설치할 수 있습니다.
사용자는 차트에 표시할 측정값, 상태 파라미터 및 구성 파라미터를 직접 정의할 수 있습니다. 또한 원시 데이터와 기록된 데이터를 결합하여 평활화 기능 또는 극값 메모리와 같은 구성 기능의 효과를 분석할 수 있습니다.
연결된 고온계의 측정값은 공통 측정 시리즈 또는 별도의 측정 시리즈로 모니터에 그래프로 표시하고 온라인으로 저장할 수 있습니다.

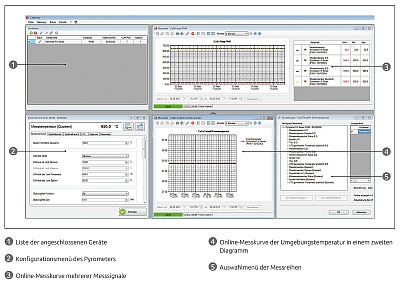

최신 MDI 기반 사용자 인터페이스
최신 MDI(다중 문서 인터페이스) 기반 그래픽 사용자 인터페이스는 하나의 프로그램 창에서 여러 문서를 동시에 열 수 있다는 점이 특징입니다. 이러한 문서는 별도의 하위 창에 표시됩니다.
하위 창은 자유롭게 배치하고 크기를 조정할 수 있습니다. 따라서 프로그램을 여러 번 시작할 필요 없이 여러 문서에서 동시에 작업할 수 있습니다.
최대 31개 단위의 측정 시리즈를 병렬로 기록할 수 있습니다.
하위 창은 자유롭게 배치하고 크기를 조정할 수 있습니다. 따라서 프로그램을 여러 번 시작할 필요 없이 여러 문서에서 동시에 작업할 수 있습니다.
최대 31개 단위의 측정 시리즈를 병렬로 기록할 수 있습니다.
셀라캐스트 기능
셀라캐스트 기능은 고온계의 ATD(자동 온도 감지) 기능과 함께 측정 시리즈를 기록 및 평가할 수 있는 또 다른 독립적인 옵션을 제공합니다. 고온계의 ATD 기능은 불연속 공정의 온도를 자동으로 결정하고 측정 시간이 끝나면 인터페이스를 통해 온도 값을 소프트웨어로 전송합니다.
파운드리 제품 생산과 같은 생산 공정의 경우, 셀라캐스트 기능을 사용하면 이전에 정의된 파라미터 세트를 선택하여 고온계의 구성을 다른 재료, 허용 온도 범위 또는 측정 조건으로 쉽고 빠르게 변경할 수 있습니다.
측정 보고서에는 불합격률을 포함하여 정의된 온도 범위 안팎의 측정 횟수가 나열됩니다.
사전 선택에 따라 각 주문, 고객 또는 생산 배치에 대해 측정 시리즈와 측정 보고서가 생성됩니다. 아카이브 기능을 통해 주문 번호, 고객 번호, 배치 번호 및 지정 매개변수를 사용하여 데이터를 매우 쉽게 필터링하고 불러올 수 있습니다.
파운드리 제품 생산과 같은 생산 공정의 경우, 셀라캐스트 기능을 사용하면 이전에 정의된 파라미터 세트를 선택하여 고온계의 구성을 다른 재료, 허용 온도 범위 또는 측정 조건으로 쉽고 빠르게 변경할 수 있습니다.
측정 보고서에는 불합격률을 포함하여 정의된 온도 범위 안팎의 측정 횟수가 나열됩니다.
사전 선택에 따라 각 주문, 고객 또는 생산 배치에 대해 측정 시리즈와 측정 보고서가 생성됩니다. 아카이브 기능을 통해 주문 번호, 고객 번호, 배치 번호 및 지정 매개변수를 사용하여 데이터를 매우 쉽게 필터링하고 불러올 수 있습니다.
아카이브 기능
측정 시리즈는 아카이브 데이터베이스에 저장됩니다. 따라서 구조화된 데이터 저장이 가능하며 저장된 데이터 시리즈를 쉽게 정렬하고 선택할 수 있습니다.

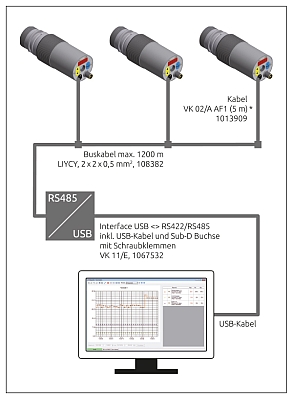

RS 485 인터페이스를 통한 고온계 네트워크 연결
버스 배선의 경우 최대 31개의 장치를 RS485 인터페이스를 통해 PC에 함께 연결할 수 있습니다.
연결된 장치의 측정값은 다이어그램 또는 각 경우에 개별 다이어그램으로 함께 기록 및 저장할 수 있습니다.
버스 배선의 경우 최대 31개의 장치를 RS485 인터페이스를 통해 PC에 함께 연결할 수 있습니다.
연결된 장치의 측정값은 다이어그램 또는 각 경우에 개별 다이어그램으로 함께 기록 및 저장할 수 있습니다.

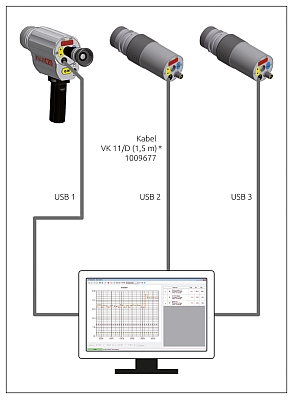

USB 인터페이스를 통한 고온계 연결
여러 대의 고온계를 USB 인터페이스를 통해 매우 쉽고 빠르게 PC에 직접 연결할 수 있습니다.
따라서 고정식 및 휴대용 장치의 측정 시리즈를 병렬로 기록하여 원하는 대로 서로 결합할 수 있습니다.
여러 대의 고온계를 USB 인터페이스를 통해 매우 쉽고 빠르게 PC에 직접 연결할 수 있습니다.
따라서 고정식 및 휴대용 장치의 측정 시리즈를 병렬로 기록하여 원하는 대로 서로 결합할 수 있습니다.
