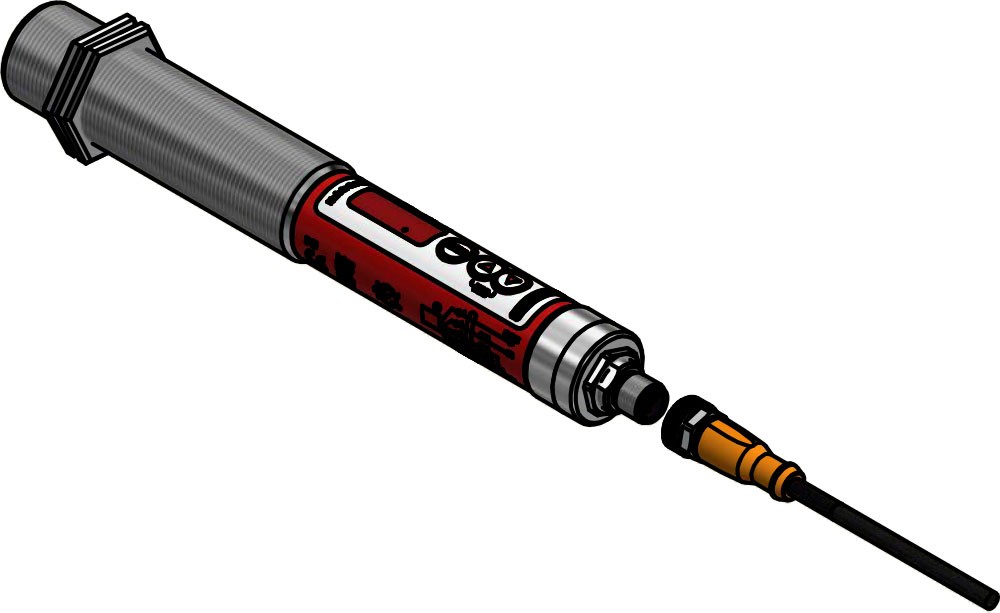

mätsystem PKL 63-K001

Mätområde	650 - 1600 °C
Sensor	Dubbel fotodiod
Spektralt intervall	0,95 / 1,05 um
Svarstid t90	≤ 10 ms (T> 750 ° C)
Mätosäkerhet	1,5% av mätvärdet [° C]
repeterbarhet	3 K
Temperaturkoefficient	0,05% / K
Upplösning för strömutgång	0,1 K + 0,005% av det valda området
Upplösning för gränssnitt	0,1 K
Upplösning för display	1 K

Analog utgång	0 (4) - 20 mA linjär, valbar, skalbar
Motstånd	≤ 500 Ω
utgångskoppling	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testingång	10 - 34 V DC (enligt IEC 61131-2)
Gränssnitt	IO-Link V1.1.3
Strömförsörjning	18 - 32 V DC
Strömförbrukning	≤ 75 mA vid 24 V DC

Display	4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning	3 x LED
Kontrollelement	3 knappar

Anslutning	M12 skruvanslutning 5-polig (A-kodning)
Omgivningstemperatur	0 - 65 °C
Förvaringstemperatur	-20 - +80 °C
Tillåten luftfuktighet	95% r.H. max. (Icke-kondenserande)
Dimensioner	Ø 30 x 210 mm (utan kontakt)
Kapslingsmaterial	Rostfritt stål V2A (1.4305)
skyddsklass	IP 65 enligt till DIN 40050
Vikt	ungefär. 0,4 kg

parametrar

Analog utgång 0/4 - 20 mA Skalning av den analoga utgången Emissivitetsförhållande via snabb justering Skyddsskivans transmissionsnivå Dämpningstidskonstant Lagringstid för maximala värden minne Driftläge, källa och kopplingspunkt, till- och frånkopplingsfördröjning för kopplingskontakterna Temperaturkorrigering för processpecifik påverkan med hjälp av interpolationspunkter (X/Y-par) Indikator för vitalitet Parameter för service Återställ till fabriksinställning Tangentbordslåsning Visning av temperatur eller ”run” i displayen Temperaturenhet ° C / ° F Simulering av temperatur

Övertemperatur signal	Signalvisning vid en innertemperatur > 75 ° C
Servicefunktion	Simulering av ett uppmätt värde
DTD- (avbruten temperaturdetektion) -funktion	Automatisk temperaturdetektering vid diskontinuerliga processer
Diagnostisk funktion	Indikerar vid omvänd polaritet, överbelastning och fel matningsspänning
Skydd för omvänd polaritet	för strömförsörjning, analog utgång och kopplingsutgång

Leveransomfattning

Infraröd termometer CellaTemp PK Manual (kort) 2 fästmuttrar
