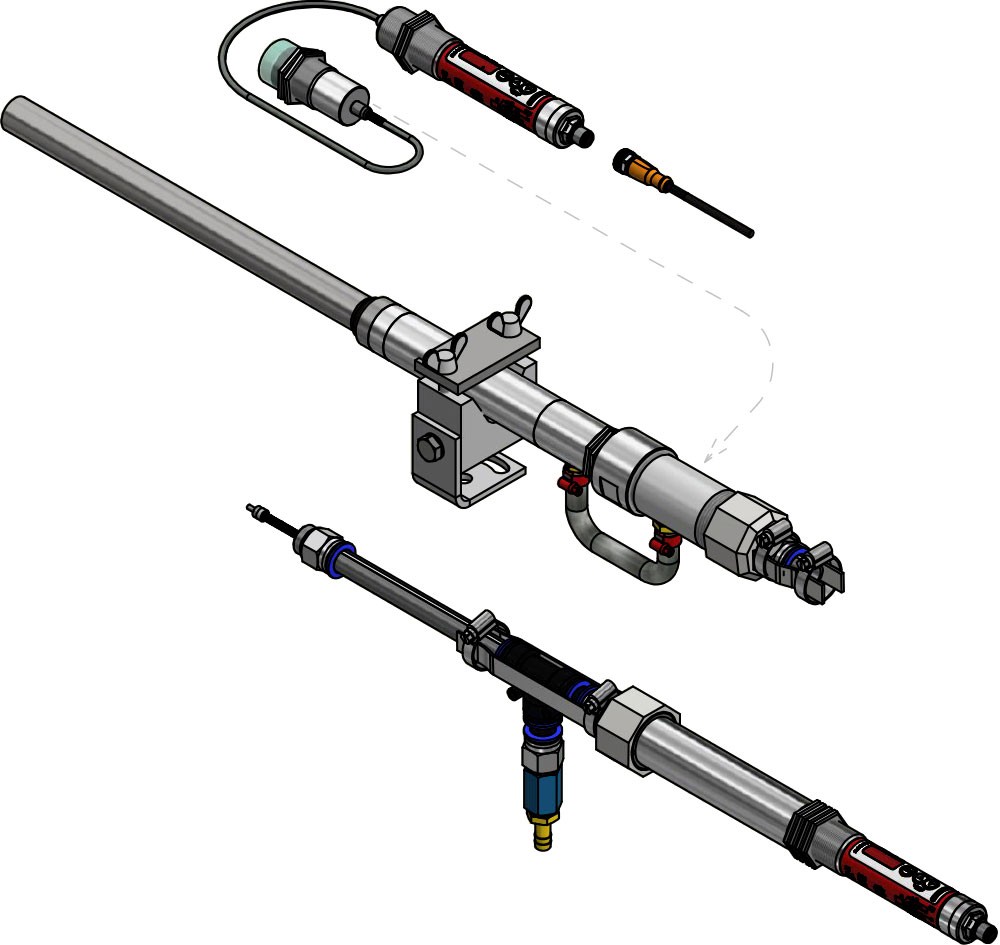

mätsystem PKF 66-K002

Mätområde	700 - 1800 °C
Sensor	Dubbel fotodiod
Spektralt intervall	0,95 / 1,05 um
Svarstid t90	≤ 10 ms (T> 800 ° C)
Mätosäkerhet	1 % vom Messwert [°C] zzgl. 3,0 K
repeterbarhet	2 K
Temperaturkoefficient	0,05% / K
Upplösning för strömutgång	0,1 K + 0,005% av det valda området
Upplösning för gränssnitt	0,1 K
Upplösning för display	1 K

Mäthuvud

AF 1: PA 41.01 (M30): Fokusering 0,2 m - ∞ AF 2: PKS 21.01 (M30): Fokusering 1,08 m AF 3: PA 41,05 (M16): Fokusering 0,12 m - ∞ AF 4: PZ 41,18 (M16): Fokusering 0,033 - 0,045 m AF 5: PA 41,03 (M30): Fokusering 1,8 m (tätad)

Analog utgång	0 (4) - 20 mA linjär, valbar, skalbar
Motstånd	≤ 500 Ω
utgångskoppling	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testingång	10 - 34 V DC (enligt IEC 61131-2)
Gränssnitt	IO-Link V1.1.3
Strömförsörjning	18 - 32 V DC
Strömförbrukning	≤ 50 mA vid 24 V DC

Display	4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning	3 x LED
Kontrollelement	3 knappar

Anslutning	M12 skruvanslutning 5-polig (A-kodning)
Omgivningstemperatur	0 - 65 °C
Förvaringstemperatur	-20 - +80 °C
Tillåten luftfuktighet	95% r.H. max. (Icke-kondenserande)
Dimensioner	Ø 30 x 210 mm (utan kontakt)
Kapslingsmaterial	Rostfritt stål V2A (1.4305)
skyddsklass	IP 65 enligt till DIN 40050
Vikt	ungefär. 0,4 kg

parametrar

Analog utgång 0/4 - 20 mA Skalning av den analoga utgången Emissivitetsförhållande via snabb justering Skyddsskivans transmissionsnivå Dämpningstidskonstant Lagringstid för maximala värden minne Driftläge, källa och kopplingspunkt, till- och frånkopplingsfördröjning för kopplingskontakterna Temperaturkorrigering för processpecifik påverkan med hjälp av interpolationspunkter (X/Y-par) Indikator för vitalitet Parameter för service Återställ till fabriksinställning Tangentbordslåsning Visning av temperatur eller ”run” i displayen Temperaturenhet ° C / ° F Simulering av temperatur

Övertemperatur signal	Signalvisning vid en innertemperatur > 75 ° C
Servicefunktion	Simulering av ett uppmätt värde
DTD- (avbruten temperaturdetektion) -funktion	Automatisk temperaturdetektering vid diskontinuerliga processer
Diagnostisk funktion	Indikerar vid omvänd polaritet, överbelastning och fel matningsspänning
Skydd för omvänd polaritet	M12 skruvanslutning 5-polig (A-kodning)

Leveransomfattning

Infraröd termometer CellaTemp PKF Mäthuvud Manual (kort) 2 fästmuttrar * Den fiberoptiska kabeln måste beställas separat.
