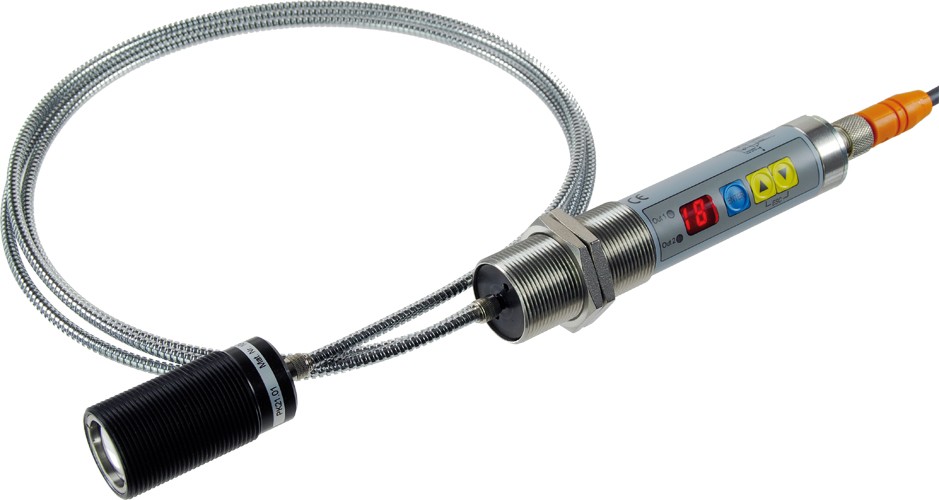

Pyrometr CellaSwitch PKS 21

Popis článku

Speciální funkce:

Pyrometr CellaSwitch PKS 21

Rozsah měření		350 - 1350 °C 350 - 1350 °C
Zaostřovací vzdálenost		1,5 m 1,5 m

Vaše volba ovlivní další nastavení

Verze

AF 1

Tento článek si od nás můžete vyžádat
Množství:

Verze	CellaSwitch PKS 21 AF 1
Rozsah měření	350 - 1350 °C
Měřicí pole	12,5 mm
Zaostřovací vzdálenost	1,5 m
Tvar měřicího pole	kulatý
Princip měření	spektrální

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci IO-Link IODD IO-Link Prohlášení výrobce

Pyrometr CellaSwitch PKS 21

Technické údaje

Metrologické parametry

Rozsah měření	350 - 1350 °C
Senzor	fotodioda
Spektrální rozsah	1,0 - 1,7 µm
Doba nastavení t90	≤ 2 ms (T ≥ 620 °C)
Nejistota měření	1 % plné hodnoty stupnice
Rozlišení rozhraní	10 K (1 %)
Rozlišení displeje	10 K (1 %)

Elektrické parametry

Spínací výstup	2 x rozpínací kontakt PNP ≤ 150 mA
Testovací vstup	10 - 34 V DC (podle IEC 61131-2)
Napájení	10 - 34 V DC Zvlnění ≤ 200 mV
Spotřeba energie	≤ 30 mA při 24 V DC bez zatěžovacího proudu

Funkce

Displej	2 x 7 segmentů LED červené barvy, výška číslic 8 mm
Zobrazení stavu	2 x LED
Provozní prvky	3 tlačítka

Obecné parametry

Připojovací kabel	Konektor M12 5-pinový
Okolní teplota	Messkopf: -20 - 250 °C Elektronika: 0 - 65 °C
Skladovací teplota	-20 - +80 °C
Přípustná vlhkost	max. 95 % r.h. (bez kondenzace)
Rozměr	Ø 30 x 163 mm (bez zástrčky)
Materiál pouzdra	Nerezová ocel
Třída ochrany	IP 65 podle DIN 40050
Hmotnost zařízení	Elektronika: 0,235 kg Měřicí hlava: 0,230 kg

Nastavitelné parametry

Parametry

Bod zapnutí a vypnutí v krocích po 1 % teplotního rozsahu
Spínací funkce: normálně otevřeno / normálně zavřeno
Zpoždění zapnutí a vypnutí 0 - 9,9 s, v krocích po 0,1 s

Funkce

Testovací funkce

prostřednictvím ovládacího menu nebo externího řídicího signálu

Rozsah dodávky

Infračervené čidlo PKS 21 s měřicí hlavicí PA 21.01
Návod k obsluze
2 upevňovací matice
* Optický kabel je třeba objednat zvlášť.

Pyrometr CellaSwitch PKS 21

Ke stažení

Brožura CellaSwitch PKS

Pokyny CellaSwitch PKS

Prohlášení o shodě Declaration z Conformity PKSxx

UKCA Declaration z Conformity PKSxx

Pyrometr CellaSwitch PKS 21

Kalkulátor měřicího pole

Vzdálenost měření	Průměr měřicího pole
0.00 mm	21.00 mm
60.00 mm	20.66 mm
120.00 mm	20.32 mm
180.00 mm	19.98 mm
240.00 mm	19.64 mm
300.00 mm	19.30 mm
360.00 mm	18.96 mm
420.00 mm	18.62 mm
480.00 mm	18.28 mm
540.00 mm	17.94 mm
600.00 mm	17.60 mm
660.00 mm	17.26 mm
720.00 mm	16.92 mm
780.00 mm	16.58 mm
840.00 mm	16.24 mm
900.00 mm	15.90 mm
960.00 mm	15.56 mm
1,020.00 mm	15.22 mm
1,080.00 mm	14.88 mm
1,140.00 mm	14.54 mm
1,200.00 mm	14.20 mm
1,260.00 mm	13.86 mm
1,320.00 mm	13.52 mm
1,380.00 mm	13.18 mm
1,440.00 mm	12.84 mm
1,500.00 mm	12.50 mm
