Pyrometer CellaCombustion PA 47

Artikelbeschreibung

Das CellaCombustion PA 47 ist ein spezielles Pyrometer zur berührungslosen Temperaturmessung von rußenden Flammen in Kohlekraftwerken oder Müllverbrennungsanlagen. Die auf dem Quotientenverfahren beruhende Messung und Signalverarbeitung erfasst die Wärmestrahlung der rußenden Partikel der Flamme im nahen Infrarotbereich an zwei Wellenlängen. Durch einen speziellen Algorithmus werden die Einflüsse der wellenlängenabhängigen Strahlungseigenschaften der Rußpartikel und der optischen Flammendichte bei der Temperaturbestimmung korrigiert. Über die Flammentemperatur lässt sich der Ausbrand im Feuerungsbetrieb optimieren, die Schadstoffemission reduzieren und eine Verschlackung der Wände der Brennkammer minimieren.

Besondere Merkmale:
  • Messbereich 700 bis 1700 °C
  • Fokussierbare Optiken zur exakten Einstellung der Messentfernung
  • Breitbandentspiegelte Präzisionsoptik
  • LED-Anzeige aus großer Entfernung ablesbar
  • Teststromausgang für die Diagnosefunktion
  • Serienmäßig: digital Input/Output sowie zwei Analogausgänge und USB/RS485-Schnittstelle
Dieses Video wird erst von YouTube geladen, wenn Sie auf den Play-Button klicken. Beim Laden werden Daten an YouTube übermittelt, die außerhalb unseres Einflussbereichs verarbeitet werden. Mehr dazu in unserer Datenschutzerklärung.
Applikationslösung Feuerungsanlagen

Pyrometer CellaCombustion PA 47
Eigenschaften
Ausführung
Messbereich
700 - 1700 °C
Fokusabstand
0,4 m - ∞
Durchblick-Visier
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen

Ausführung CellaCombustion PA 47 AF 1
Messbereich 700 - 1700 °C
Fokusabstand 0,4 m - ∞
Form des Messfeldes rund
Distanzverhältnis 80 : 1
Objektiv PZ 20.01
Messprinzip quotient
Visiereinrichtung Durchblick-Visier
Visiereinrichtung Video-Kamera

Technische Daten Downloads Messfeld-Kalkulator Zubehör Emissionsgrad-Kalkulator Applikationsanfrage

Pyrometer CellaCombustion PA 47

Technische Daten

Messtechnische Parameter

Messbereich 700 - 1700 °C
Sensor Doppel-Fotodiode
Spektralbereich 0,8 / 1,05 µm
Einstellzeit t98 ≤ 20 ms (T>650 °C)
≤ 10 ms (T>750 °C)
Messunsicherheit 1 % vom Messwert [°C]
Reproduzierbarkeit 2 K
Temperaturkoeffizient 0,05 %/K
Auflösung Stromausgang 0,2 K + 0,03 % der eingestellten Messspanne
Auflösung Schnittstelle 0,1 K
Auflösung Anzeige 1 K

Optische Varianten

Objektive Standard-Objektiv PZ 20.01: Fokussierung 0,4 m - ∞

Elektrische Parameter

Analogausgang 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde ≤ 500 Ω
Analogeingang 0 - 10 V
Schaltausgang 2 x Open Collector 24 V DC, ≤ 30 mA
Schalteingang 2 x nach 24 V
Schnittstelle USB
Schnittstelle RS 485
Spannungsversorgung 24 V DC +10 % / -20 %
Stromaufnahme ≤ 175 mA bei 24 V DC

Videokamera

Videoausgang Composite PAL, 1 Vpp, 75 Ω

Ausstattung

Visiereinrichtung Durchblickvisier
Visiereinrichtung Laserpilotlicht
Visiereinrichtung Videokamera
Display 4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige 2 x LED
Bedienelemente 3 Taster

Allgemeine Parameter

Anschluss M12 Schraubverbindung 8-polig
Umgebungstemperatur 0 - 65 °C
Lagertemperatur -20 - +80 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)
Abmessung Ø 65 mm x 220 mm (max. 277 mm)
Gehäusematerial Edelstahl V2A (1.4305)
Schutzart IP 65 nach DIN 40050
Gewicht ca. 0,9 kg

Einstellbare Parameter

Parameter Messbereich
Messgröße und Skalierung der analogen Ein- und Ausgänge
Glättungsfilter
Speicherbetriebsart
Haltezeit des Speichers
Emissionsgrad
Transmissionsgrad
Kompensation der Hintergrundstrahlung
Grenzwerte und Betriebsart der Alarmkontakte
Parameter der ATD-Funktion (optional)
Linearisierungsfunktion
Statusanzeige der LEDs
Simulation von Strom und Temperatur
Temperatureinheit °C/°F
Messkanal Quotient, Spektral 1 und Spektral 2
Schwellwert der Verschmutzungsüberwachung
Rußfaktor

zusätzlich beim Pyrometer mit Kamera:
TBC Funktion
Weißabgleich

Funktionen

Übertemperatur Signal ab einer Innentemperatur > 80 °C schaltet der Analogausgang auf > 20,5 mA
Servicefunktion Simulation eines Messwertes oder eines Stromsignals
ATD-(Automatic Temperature Detection) Funktion automatische Temperaturerfassung bei diskontinuierlichen Prozessen

Lieferumfang

Lieferumfang Pyrometer CellaCombustion PA
Anschlusskabel VK 02/A (5 m)
Videokabel VK 02/F (5 m) bei der Ausführung mit Kamera
USB-Kabel VK 11/D (1,8 m)
Software CellaView
Bedienungsanleitung (kurz)

Software

Software CellaView

Pyrometer CellaCombustion PA 47

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer CellaCombustion PA 47

Downloads

Prospekt CellaTemp PA
de
Prospekt Vorsatzlinsen
de
Prospekt CellaView
de
Applikationsbericht CellaCombustion
de
Anleitung CellaTemp PA 4x5x6x
de
Kurzanleitung CellaTemp PA4x 5x 6x
de
Konformitätserklärung Konformitätserklärung PAxx
de
UKCA Declaration of Conformity PAxx
de
EAC Deklaration PK-PA-PT
de

Pyrometer CellaCombustion PA 47

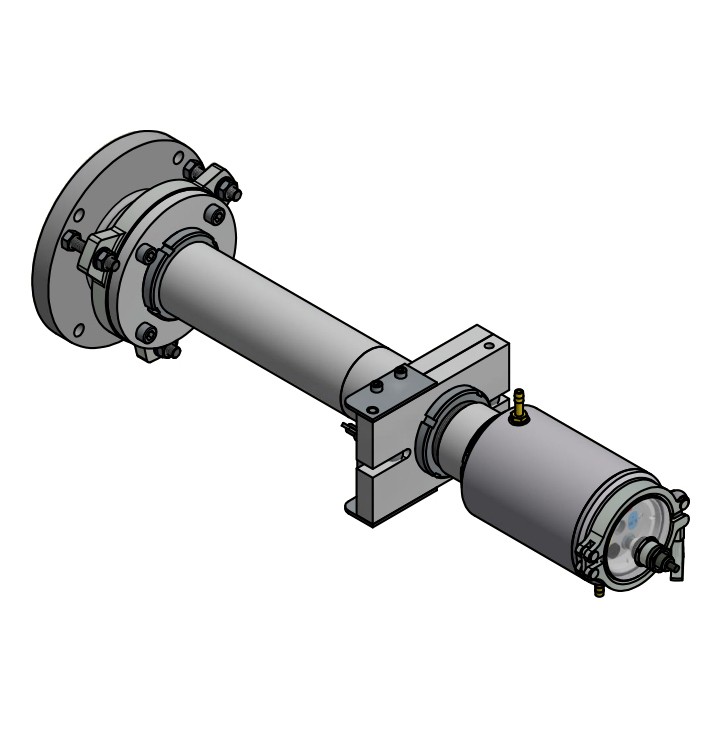

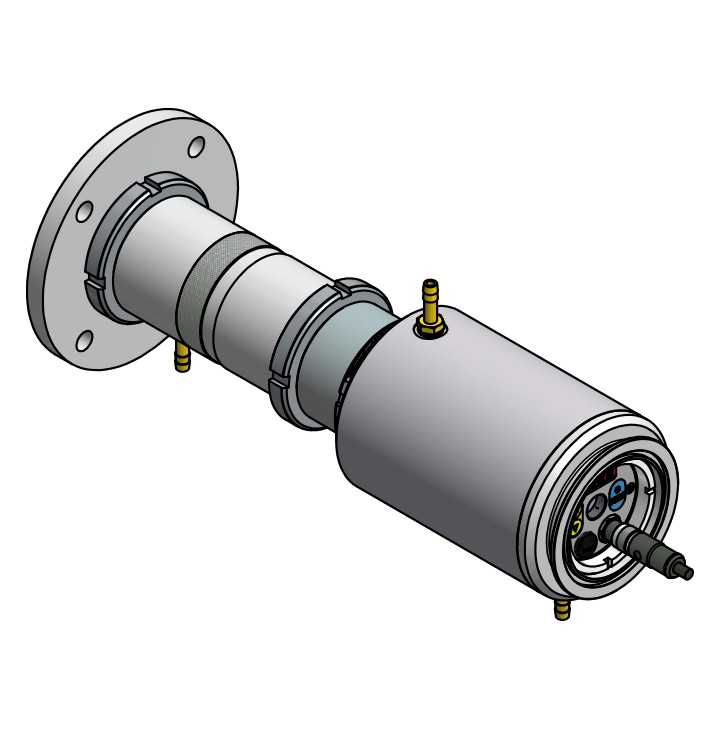

Zubehör

Pyrometer CellaCombustion PA 47

IO-Link IODD

Pyrometer CellaCombustion PA 47

IO-Link Herstellererklärung

Pyrometer CellaCombustion PA 47

Messfeld-Kalkulator

Pyrometer
  • PA 47 AF 1 (0,4 m - ∞)
PA 47 AF 1 (0,4 m - ∞)
Fokusabstand
mm
Länge der Grafik
mm
Messabstand (mm)03264961281601922242562883203523845,00 mm
MessabstandMessfelddurchmesser
0,00 mm18,50 mm
16,00 mm17,96 mm
32,00 mm17,42 mm
48,00 mm16,88 mm
64,00 mm16,34 mm
80,00 mm15,80 mm
96,00 mm15,26 mm
112,00 mm14,72 mm
128,00 mm14,18 mm
144,00 mm13,64 mm
160,00 mm13,10 mm
176,00 mm12,56 mm
192,00 mm12,02 mm
208,00 mm11,48 mm
224,00 mm10,94 mm
240,00 mm10,40 mm
256,00 mm9,86 mm
272,00 mm9,32 mm
288,00 mm8,78 mm
304,00 mm8,24 mm
320,00 mm7,70 mm
336,00 mm7,16 mm
352,00 mm6,62 mm
368,00 mm6,08 mm
384,00 mm5,54 mm
400,00 mm5,00 mm
