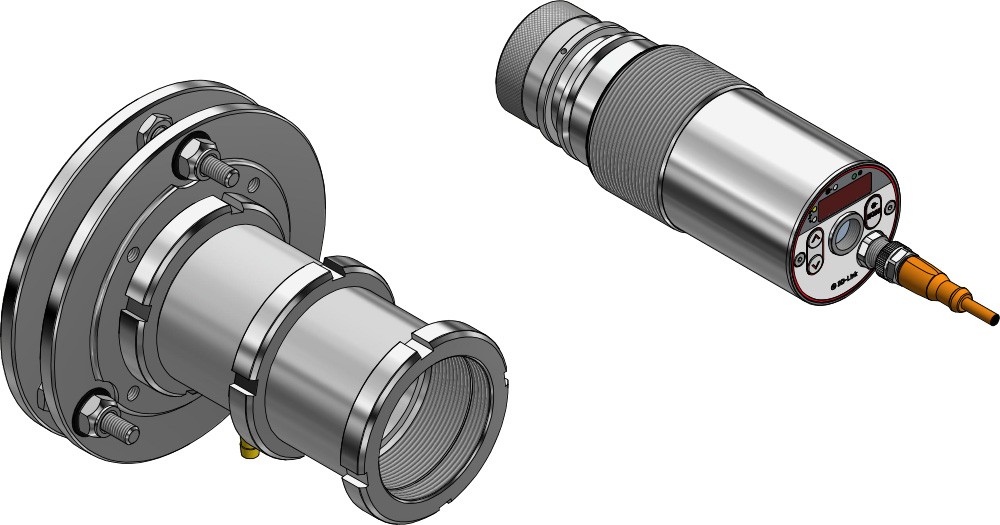

测量系统 PX 20-K002

测温范围	210 - 2500 °C in Teilbereichen
传感器	光电二极管
光谱范围	1.1 - 1.7 µm
响应时间 t98	≤ 50 ms (T > 210 °C) ≤ 2 ms (T > 750 °C)
测量误差	0.3 % 的测量值 [°C], 至少 4 K
重复性	1 K
温度系数	0.25 K/K (T < 500 °C) 0.05 %/K (T > 500 °C)
分辨率电流输出	0.2 K + 设置测量区间的0.03 %
分辨率界面	0.1 K
分辨率显示	1 K

镜头	标准镜头 PZ 20.01: 可调焦 0.4 m - ∞ 近焦镜头 PZ 20.03: 可调焦 0.2 m - 0.4 m 广角镜头 PZ 20.05: 可调焦 0.2 m - ∞ 长焦镜头 I PZ 20.06: 可调焦 1.2 m - ∞ 长焦镜头 II PA 20.06:可调焦 0.6 m - ∞

模拟输出	0(4) - 20 mA 线性, 可转换, 可扩展
负载	≤ 500 Ω
开关量输出	2 x Open Collector 24 V DC, ≤ 150 mA
接口	IO-Link
电源	24 V DC +10 % / -20 %
电流消耗	≤ 175 mA 在 24 V DC 时

视频输出	综合 PAL, 1 Vpp, 75 Ω

瞄准方式	目镜瞄准
瞄准方式	激光引导光
瞄准方式	视频摄像头
显示	4 x 7 段 LED 红色, 数字高度 8 mm
状态显示	4 x LED
控制参数	3 个按键

连接	M14螺钉 5针连接
环境温度	0 - 65 °C
储存温度	-20 - +80 °C
允许的空气湿度	最大湿度 95 % (无冷凝)
尺寸	Ø 65 mm x 220 mm (最大277 mm)
外壳材料	不锈钢V2A (1.4305)
防护等级	IP 65 根据 DIN 40050
重量	大约 0.9 kg

参数	模拟输出 0/4 - 20 mA 模拟输出的缩放 平滑滤波器 存储模式 记录保持时间 发射率 透射率 报警触点的范围和操作模式 ATD功能参数 模拟电流和温度 温度单位 °C/°F 另外在带摄像头的高温计: TBC功能 白平衡 测量点的编号

超温信号	内部温度>75 °C时信号灯报警
服务功能	模拟测量值或电流信号
ATD-自动检测功能	在不连续过程中的自动温度检测

供货范围	高温计 CellaTemp PX 连接导线 VK 02/L AF 1 (5 m) 视频线 VK 02/F (5 m)在有摄像头的型号 操作说明书（简洁版）
