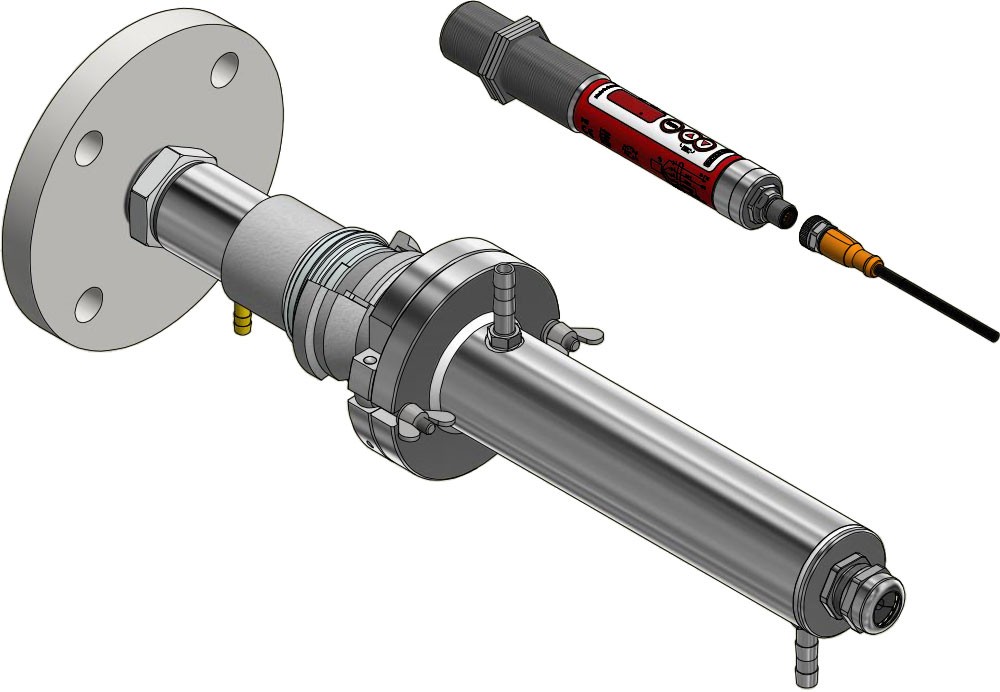

System pomiarowy PK 68-K001

Zakres pomiarowy	550 - 1400 °C
Czujnik	Podwójna dioda fotograficzna
Zakres widmowy	0,95 / 1,05 µm
Czas reakcji t90	≤ 10 ms (T> 650 ° C)
Niepewność pomiaru	1% odczytu [° C]
Odtwarzalność	2 K
Współczynnik temperaturowy	0,05% / K
Aktualna rozdzielczość wyjściowa	0,1 K + 0,005% ustawionego zakresu
Rozdzielczość interfejsu	0,1 K.
Wyświetlanie rozdzielczości	1 tys

Wyjście analogowe	0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie	≤ 500 Ω
Przełączanie wyjścia	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Wejście testowe	10 - 34 V DC (zgodnie z IEC 61131-2)
Interfejs	IO-Link V1.1.3
Zasilacz	18 - 32 V DC
Pobór mocy	≤ 50 mA przy 24 V DC

Wyświetl	Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu	3 x LED
Sterowanie	3 przyciski

Połączenie	Złącze śrubowe M12 5 pinów (kodowanie A)
Temperatura otoczenia	0 - 65 °C
Temperatura przechowywania	-20 - +80 °C
Dopuszczalna wilgotność	95% r.H. max. (bez kondensacji)
Wymiar	Ø 30 x 210 mm (bez wtyczki)
Materiał obudowy	Stal nierdzewna V2A (1.4305)
Stopień ochrony	IP 65 zgodnie z DIN 40050
Waga	około 0,4 kg

Parametry

Wyjście analogowe 0/4 - 20 mA Skalowanie wyjścia analogowego Współczynnik emisyjności poprzez szybką regulację Poziom transmisji tarczy ochronnej Stała czasowa tłumienia Czas podtrzymania pamięci wartości maksymalnej Tryb pracy, źródło i punkt przełączania, opóźnienie włączenia i wyłączenia styków przełączających Korekta temperatury dla wpływów specyficznych dla procesu za pomocą punktów interpolacji (pary X/Y) Wskaźnik żywotności Parametr serwisowy Zresetuj do ustawień fabrycznych Zamek na klucz Wyświetlanie temperatury lub „run” na wyświetlaczu Jednostka temperatury ° C / ° F Symulacja temperatury

Sygnał nadmiernej temperatury	Wyświetlanie sygnału przy temperaturze wewnętrznej > 75 °C
Funkcja serwisowa	Symulacja wartości mierzonej
Funkcja DTD (Discontinous Temperature Detection)	automatyczne wykrywanie temperatury dla nieciągłych procesów
Funkcja diagnostyczna	Wskazanie odwrotnej polaryzacji, przeciążenia i nieprawidłowego napięcia zasilania
Zabezpieczenie przed odwrotną polaryzacją	do zasilania, wyjścia analogowego i wyjścia przełączającego

Zakres dostawy

Termometr na podczerwień CellaTemp PK Instrukcja obsługi (krótka) 2 nakrętki mocujące
